比例變量柱塞泵A系列04E型
產品型號：A16-FR04E16M-06-42,A22-FR04E16M-11-42,A37-FR04E16M-60-42,A45-FR04E16M-60-42,A56-FR04E16M-60-42
比例變量柱塞泵A系列04E型，柱塞斜盤設計變量泵，柱塞與缸桶間隙小。是變量柱塞泵與比例閥構成一體的負載明感控制液壓泵，用于開式液壓回路，變量泵通過比例閥對壓力及流量，因此功率消耗小。
- 產品介紹
- 規格參數
比例變量柱塞泵A系列04E型型號說明
A70 -F R 04E 16 M A -60 -60 系列號 安裝型式 旋轉方向 控制型式 輸入信號為5V
的控制壓力控制壓
力單位泵另一端★3
連接方式放大器
補償常數設計號 A16
(15.8cm3/rev)F:法蘭安裝
L底座安裝(從軸伸端看)
R:順時針方向★104E：
電液比例壓力和流
量閉環控制型規定在★2
6.9Mpa
到最高工作
壓力之間
例如：
160:15.7Mpa無:kgf/cm2
M:MPa
P:PSI- 06 42 A22
(22.2cm3/rev)11 42 A37
(36.9cm3/rev)無標記 60 42 A45
(45.0cm3/rev)60 42 A56
(56.2cm3/rev)60 42 A70
(70.0cm3/rev)外接泵形式
A:A16,A22
PV2R1
B:A37,PV2R260 60 A90
(91.0cm3/rev)60 60 A100
(100.0cm3/rev)60 60 A145
(145cm3/rev)60 60 備注：★1.可提供逆時針旋轉比例變量柱塞泵?！?.控制壓力請與控制壓力單位相符。★3.可選用于接雙泵的型號，有A，B兩種接口型式，提供這樣可接雙泵的接口是為客戶特別需要時用。如只用單比例變量柱塞泵型式請選A型。除A16、A22泵以外，可安裝以下第2泵：a.A37/A45/A56型(無標記)：安裝部內徑82.55mm(A16、A22、PV1R1)。b.A70/A90/A100/A145型(標記A)：安裝部內徑82.55mm(A16、A22、PV1R1)。c.A70/A90/A100/A145型(標記B)：安裝內部內徑101.6mm(A37、PV1R2)。
比例變量柱塞泵A系列04E型規格表
型號 幾何排量
cm3/rev工作壓力 Mpa 轉速范圍
r/min(rpm)流量控制 壓力控制 重量 Kg 額定
★2最高
★1最大流量★3
l/min流量可調最
低壓力Mpa最低調節
壓力Mpa輸入信號電壓 法蘭安裝 底座安裝 A16 15.8 16 21 600～1800
r/min(rpm)28.4 2.0 0.7 規定的控制
壓力/DC5V20.5 22.7 A22 22.2 16 16 40.0 20.5 22.7 A37 36.9 16 21 66.4 32.0 36.3 A45 45.0 16 17.2 81.0 32.0 36.3 A56 56.2 16 21 101.2 39.0 43.3 A70 70.0 25 28 126.0 64.0 76.0 A90 91.0 25 28 163.0 76.5 97.0 A100 100.0 21 21 180.0 76.5 97.0 A145 145.0 25 28 261.0 96.4 121.4 備注★1.調節壓力時，必須確保全截流壓力永不超過允許的大壓力?！?.泵在壓力高于額定值情況下使用時，泵工作條件應受限制。★3.最流量因軸轉速而異，上表所列數值是軸轉速為1800r/min{rpm}時，對于其他轉速，可依軸速的比例進行計算。

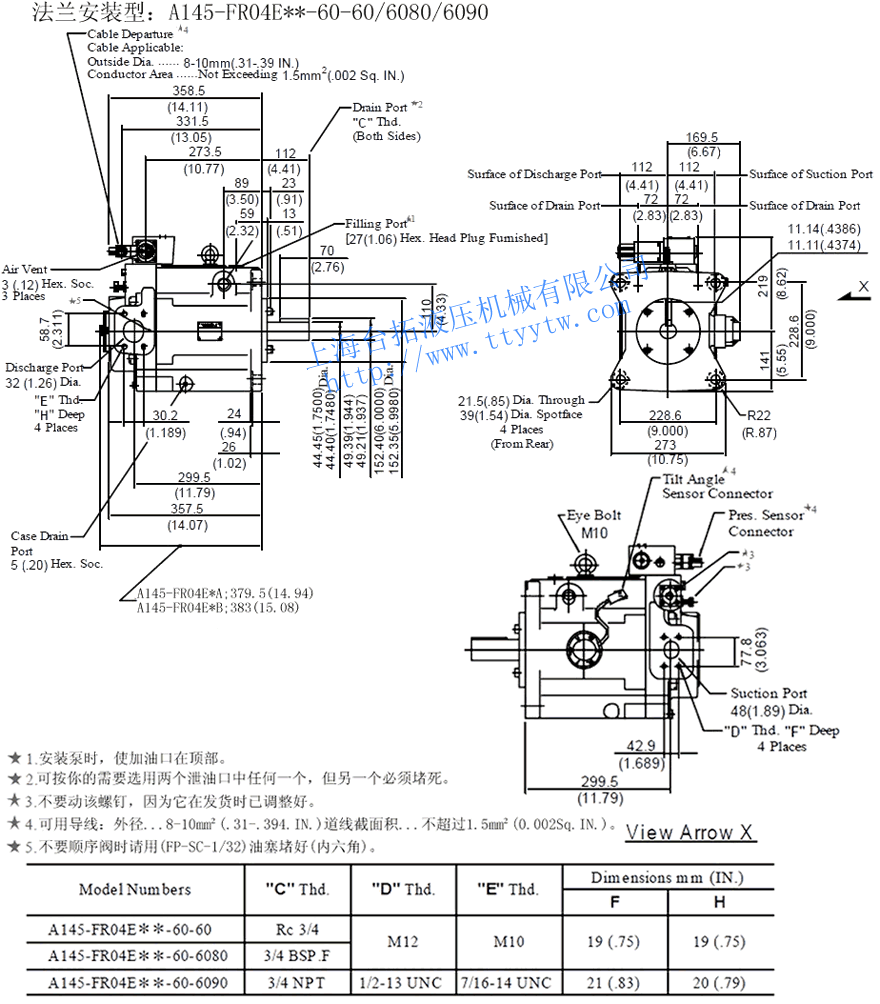

比例變量泵A系列04E型管道法蘭組件
泵型號 接口名稱 管道法蘭組件號 RC螺紋型 焊接型 A16-*R04 吸入口 F5-06-A-10 F5-06-B-10 A22-*R04 輸出口 F5-06-A10 F5-06-B-10 A37-*R04 吸入口 F5-10-A-10 F5-10-B-10 A45-*R04 輸出口 F5-10-A-10 F5-10-B-10 A56-*R04 吸入口 F5-12-A-10 F5-12-B-1080 A70-*R04 輸出口 F5-08-A-10 F5-08-B-10 A90-*R04 吸入口 F5-16-A-10 F5-16-B-10 A145-*R04 輸出口 F5-10-A-10 F5-10-B-10 比例變量柱塞泵A系列04E型尺寸圖

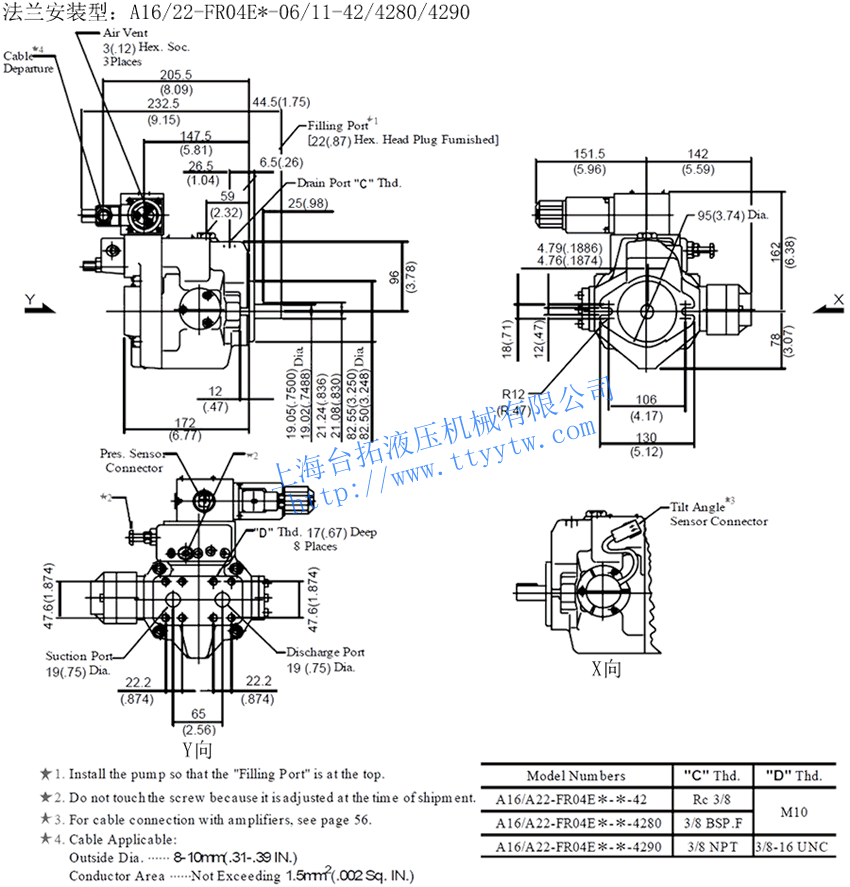

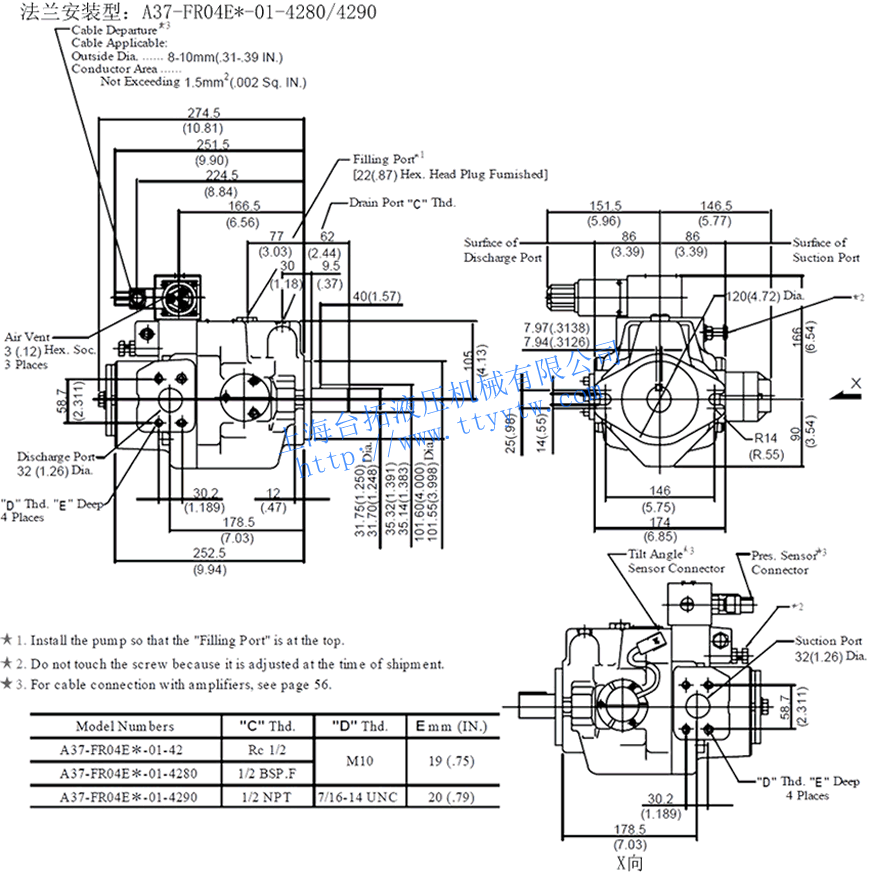

比例變量柱塞泵A16/A22-FR04E*-06/11-42/4280/4290尺寸圖下載 比例變量柱塞泵A37/45-FR04E*-60-42/4280/4290尺寸圖下載

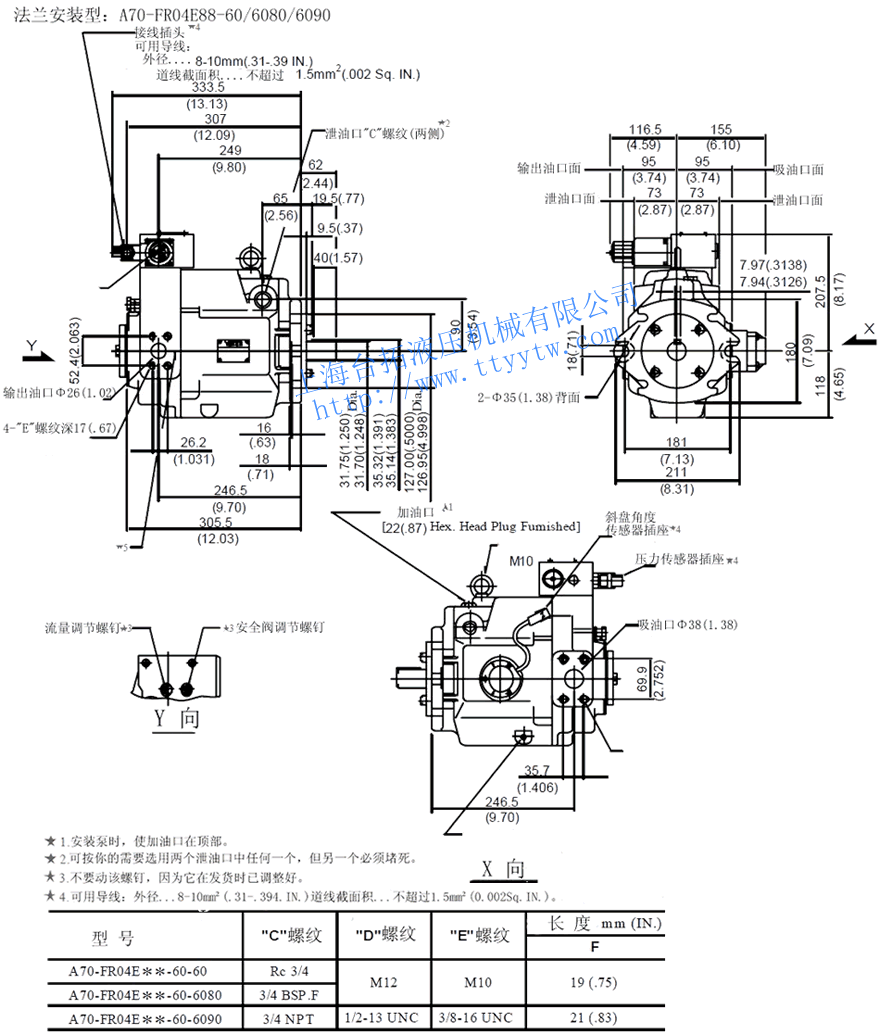

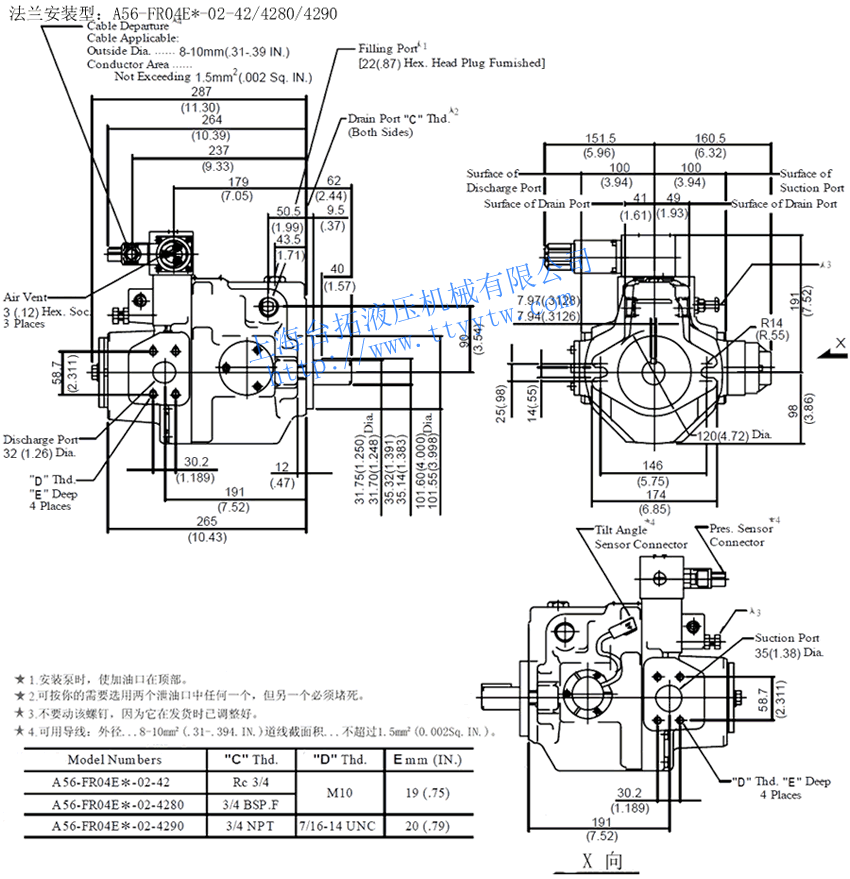

比例變量柱塞泵A56-FR04E*-02-42/4280/4290尺寸圖下載 比例變量柱塞泵A70-FR04E88-60/6080/6090尺寸圖下載

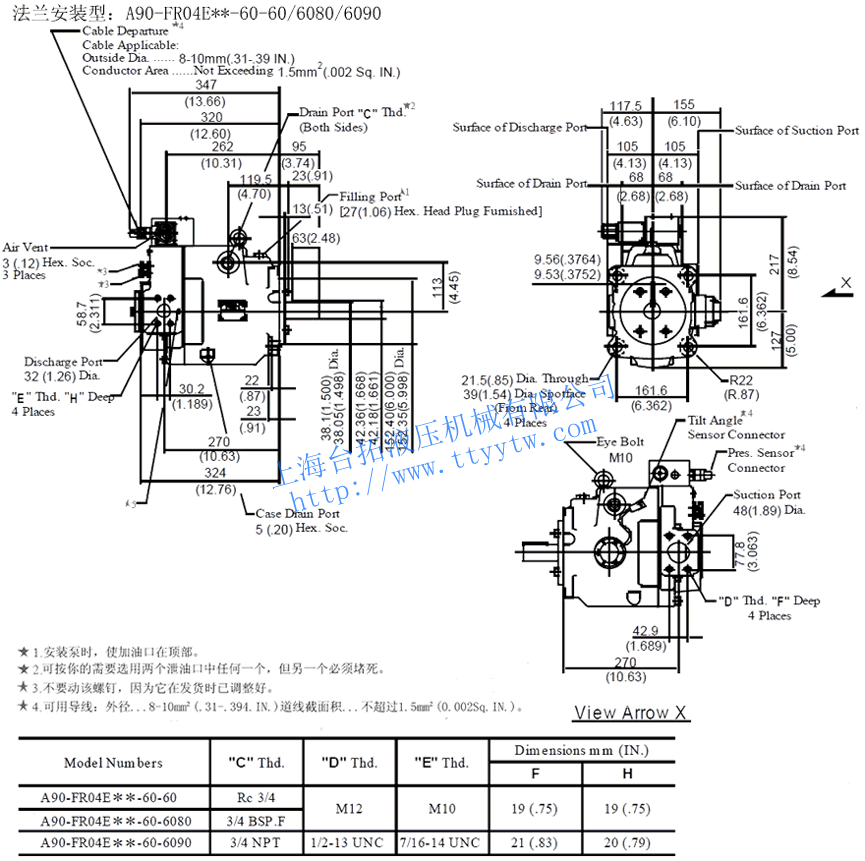

比例變量柱塞泵A90-FR04E**-60-60/6080/6090尺寸圖尺寸圖下載 比例變量柱塞泵A145-FR04E**-60-60/6080/6090尺寸圖下載

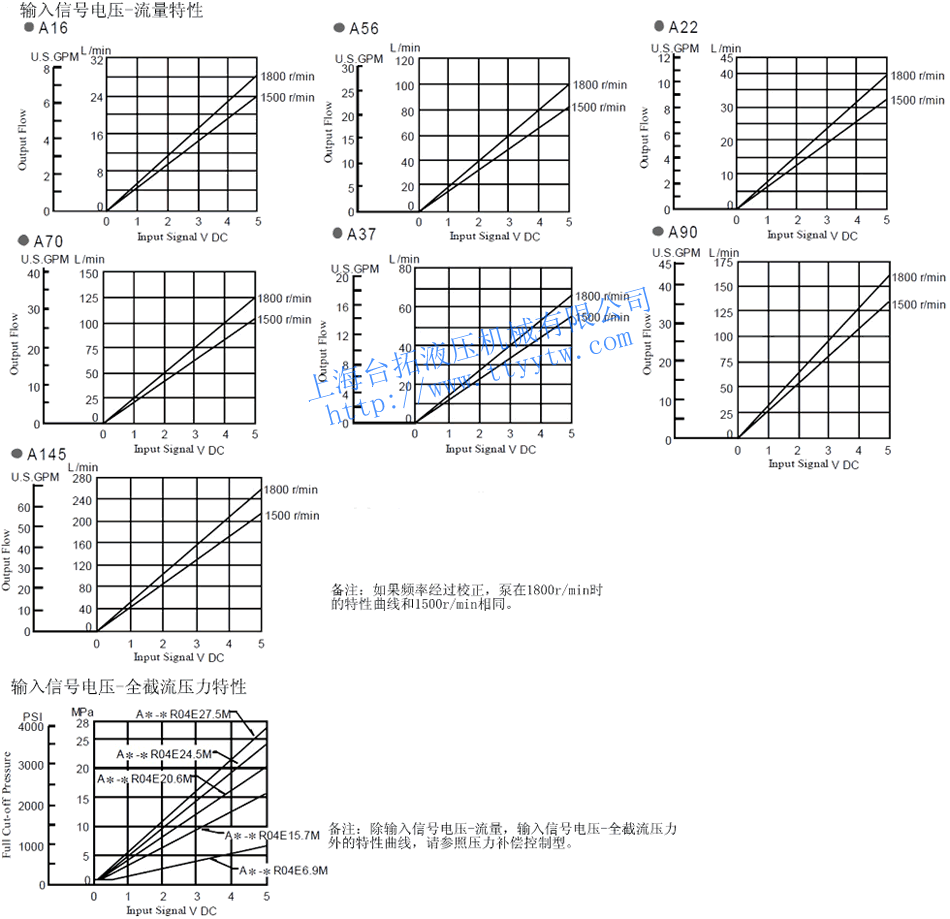

比例變量柱塞泵A系列04E型性能曲線
