- 柱塞泵
-
-
負荷感應變量柱塞泵PZ
產品型號：PZ-2B,PZ-3B,PZ-4B,PZ-5B,PZ-6B
1、負荷感應變量柱塞泵PZ系列以PVS系列變量柱塞的技術為基礎，通過在半圓筒斜盤部采用靜壓軸承結構和配油盤等低噪音結構實現了低噪音。
2、負荷感應變量柱塞泵PZ系列泵本身裝配了電磁比例控制閥、補償器、浪涌壓力切斷閥為一體，從而省去多余的配管。
3、負荷感應變量柱塞泵PZ系列實現了和IP泵的雙聯泵化，所以擴大了使用范圍。
- 產品介紹
- 規格參數
負荷感應變量柱塞泵PZ型號說明
PZ -3 B -10 -70 E 2 A -10 型號說明 泵的尺寸 安裝方式 額定排出量
cm3/rev泵排量
cm3/rev控制方式 壓力調整
范圍Mpa輔助
記號設計號 PZ系列負荷感應
變量柱塞泵2,3,4
5,6B：法蘭式
A：腳座式3.5～64 35,45,70,100
130,180,220EA：
負荷感應控制1：2～7.0
2：2～14
3：2～21A 11：PZ-2B, 2A
10：PZ-3B～5B
20：PZ-6B負荷感應變量柱塞泵PZ規格表
型 號 排量
cm3/rev最高使用
壓力Mpa定量排出泵(注1) 壓力調整
范圍Mpa流量控制范圍
r/min(注3)轉速 min-1 重量
(kg)排量cm3/rev 壓力Mpa 最低 最高 PZ-2B-*-35E1A-11 35 21 3.6～8.18 21 2～7 1～63 600 2000 36 PZ-2B-*-35E2A-11 2～14 PZ-2B-*-35E3A-11 2～21 PZ-2B-*-45E1A-11 45 14 3.6～8.18 21 2～7 1～80 600 2000 36 PZ-2B-*-45E2A-11 2～14 PZ-3B-*-70E1A-10 70 21 3.6～15.8 21 2～7 1～126 600 1800 60 PZ-3B-*-70E2A-10 2～14 PZ-3B-*-70E3A-10 2～21 PZ-4B-*-100E1A-10 100 21 3.6～15.8 21 2～7 1～180 600 1800 76 PZ-4B-*-100E2A-10 2～14 PZ-4B-*-100E3A-10 2～21 PZ-5B-*-130E1A-10 (注2) 130 21 3.6～32.3 21 2～7 3～234 600 1800 100 PZ-5B-*-130E2A-10 2～14 PZ-5B-*-130E3A-10 2～21 PZ-6B-*-180E1A-20 180 21 3.6～63.9 21 2～7 3～234 600 1800 160 PZ-6B-*-180E2A-20 2～14 PZ-6B-*-180E3A-20 2～21 PZ-6B-*-220E1A-20 220 21 3.6～32.3 21 2～7 3～330 600 1500 162 PZ-6B-*-220E2A-20 2～14 PZ-6B-*-220E3A-20 2～21 備注：(注1)1,作為定量排出泵可以組成IP泵。(注2)2,PZ-4B-130形式變更為PZ-5B-130。(注3)3,最大流量根據轉速而有不同。上表的數值中，PZ-2B－PZ-6B-180是1800min-1時的值，PZ-6B-220是1500min-1時的值。

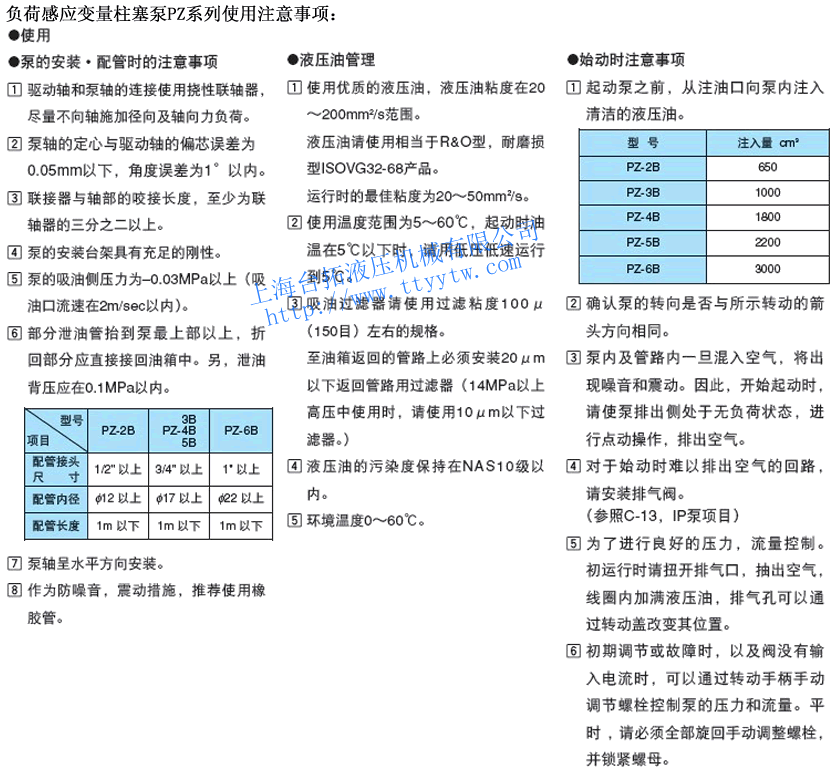

負荷感應變量柱塞泵PZ系列使用注意事項
負荷感應變量柱塞泵PZ系列使用注意事項下載

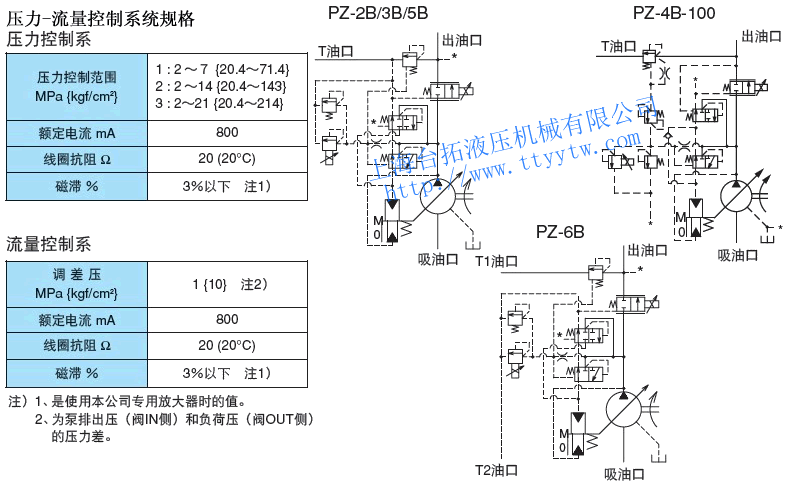

負荷感應變量柱塞泵PZ系列壓力-流量控制系規格
負荷感應變量柱塞泵PZ系列壓力-流量控制系規格下載
負荷感應變量柱塞泵PZ系列尺寸圖

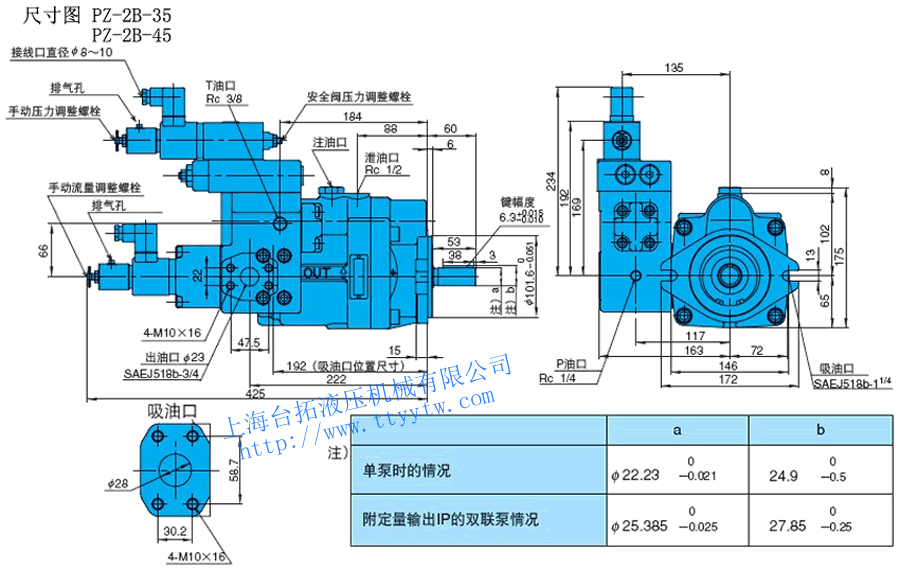

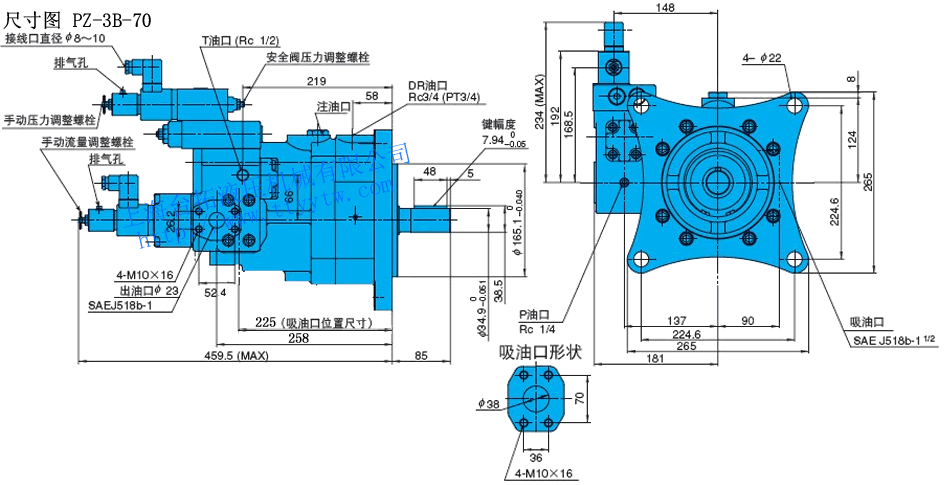

負荷感應變量柱塞泵PZ-2B-35/45尺寸圖下載 負荷感應變量柱塞泵PZ-3B-70尺寸圖下載

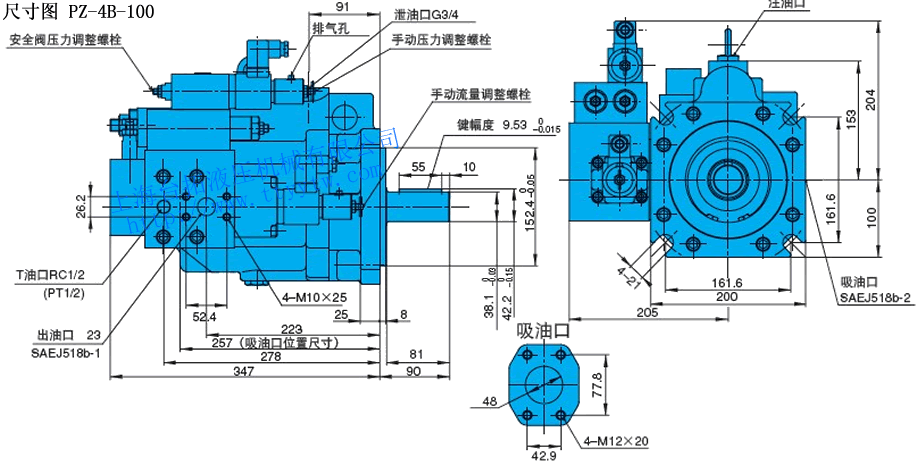

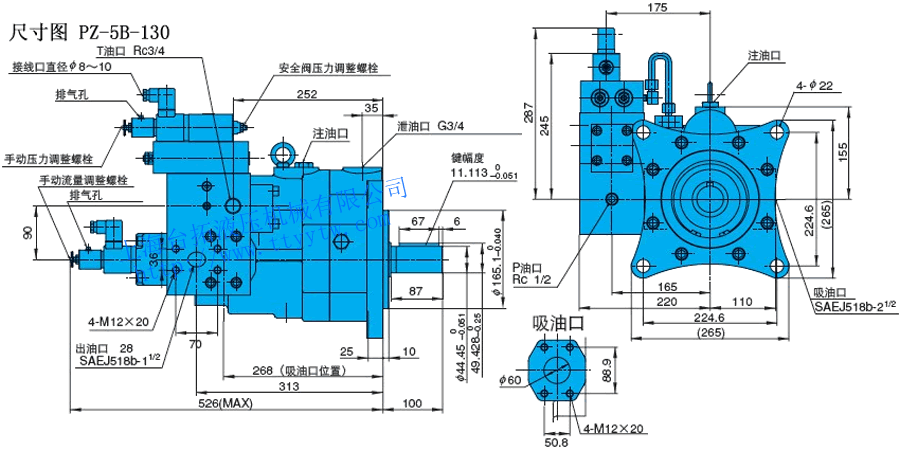

負荷感應變量柱塞泵PZ-4B-100尺寸圖下載 負荷感應變量柱塞泵PZ-5B-130尺寸圖下載

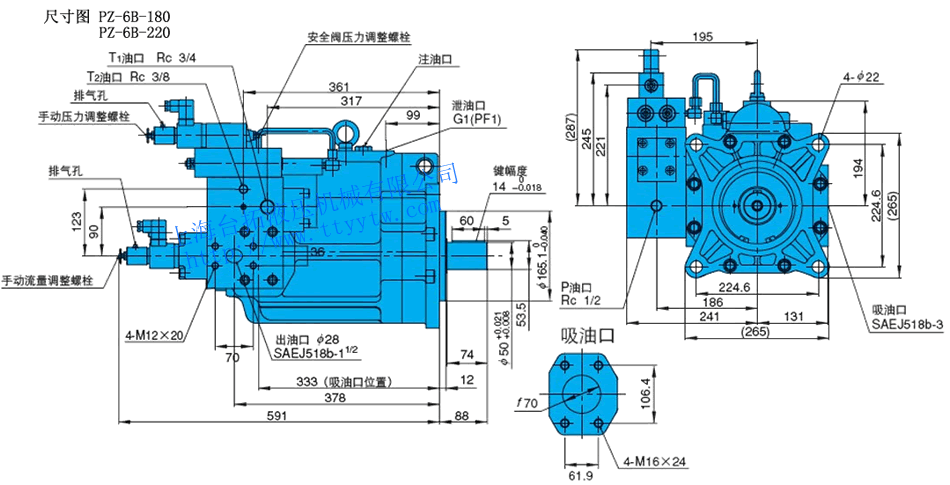

負荷感應變量柱塞泵PZ-6B-180/220尺寸圖下載

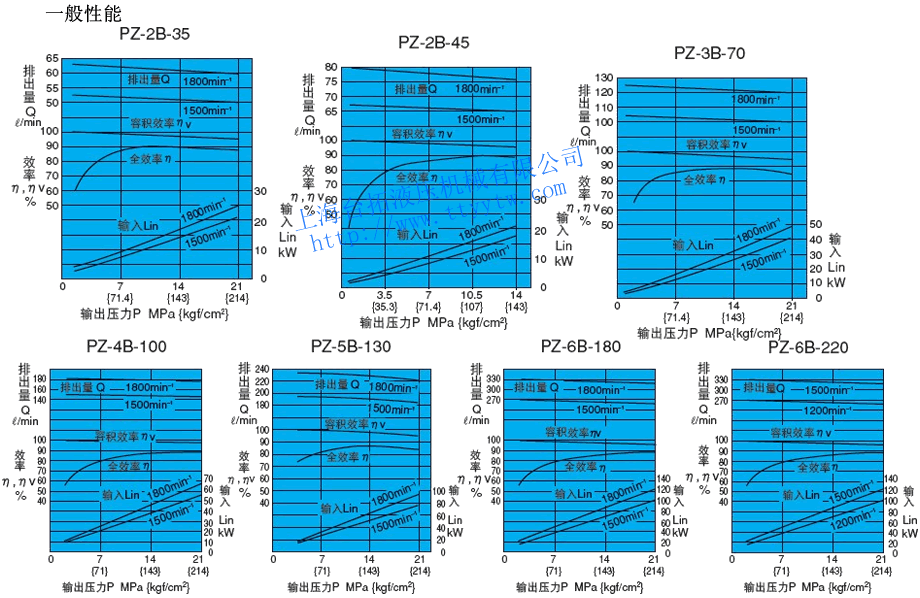

負荷感應變量柱塞泵PZ系列性能曲線

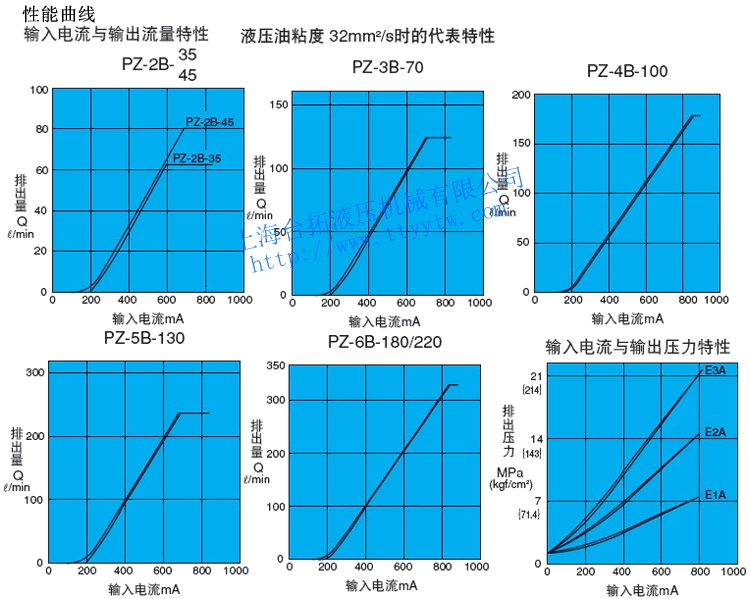

負荷感應變量柱塞泵PZ系列輸入電流與輸出流量特性下載 負荷感應變量柱塞泵PZ系列一般性能下載
