- 柱塞泵
-
-
變量柱塞泵VZ
產品型號：VZ50,VZ63,VZ80,VZ100,VZ130
變量柱塞泵VZ，因采用了支撐斜盤，從而提高了單位重量的輸出功率。低工作噪音。
- 產品介紹
- 規格參數
變量柱塞泵VZ型號說明(壓力補償控制)
VZ *** A * R X -10 ** 系列號 排量cm3/rev 控制方法1 壓力調節范圍Mpa 旋轉方向 油管配管方向 設計號 控制方法111 VZ系列
柱塞泵50:50.2
63:63.0
80:79.6
100:104.6
130:135.9A:壓力補償控制
C:組合控制1:1.5～7
2:1.5～14
3:3.5～21
4:3.5～28★1(從軸端看)
R:順時針?lè)较?br /> (右轉)X:側面口 10 無標記:不帶遠程控制系統
RC:帶遠程控制系統 ★2備注：1.控制方法1僅適用于A時使用。 ★1.壓力調節范圍3.5～28Mpa的第四種樣式只能用于VZ50,63,80,100。★2.帶遠程控制的壓力調節范圍只有第4種樣式(但第3種樣式用于VZ130)。
變量柱塞泵VZ型號說明(組合控制)
VZ *** C * * R * * X -10 系列號 排量cm3/rev 控制方法1 低壓調節
范圍Mpa高壓調節
范圍Mpa旋轉方向 控制方法11 電磁閥的電壓標記 油管配
管方向設計號 VZ系列
柱塞泵50:50.2
63:63.0
80:79.6
100:104.6
130:135.9A:壓力補償控制
C:組合控制1:1.5～7
2:1.5～14
3:3.5～21
4:3.5～28★11:1.5～7
2:1.5～14
3:3.5～21
4:3.5～28★1(從軸端看)
R:順時針?lè)较?br /> (右轉)H:自調壓式
J:電磁閥式A：
AC100V(50/60Hz)
AC110V(60Hz)
B：
AC200V(50/60Hz)
AC220V(60Hz)
P：DC24VX:側面口 10 備注：1.控制方法1僅適用于A時使用。 ★1.壓力調節范圍3.5～28Mpa的第四種樣式只能用于VZ50,63,80,100。★2.帶遠程控制的壓力調節范圍只有第4種樣式(但第3種樣式用于VZ130)。
變量柱塞泵VZ規格表
型號 理論排量
cm3/rev工作壓力Mpa 允許轉速min-1 流量調節范圍
1800min-1?/min重量(控制方法A)

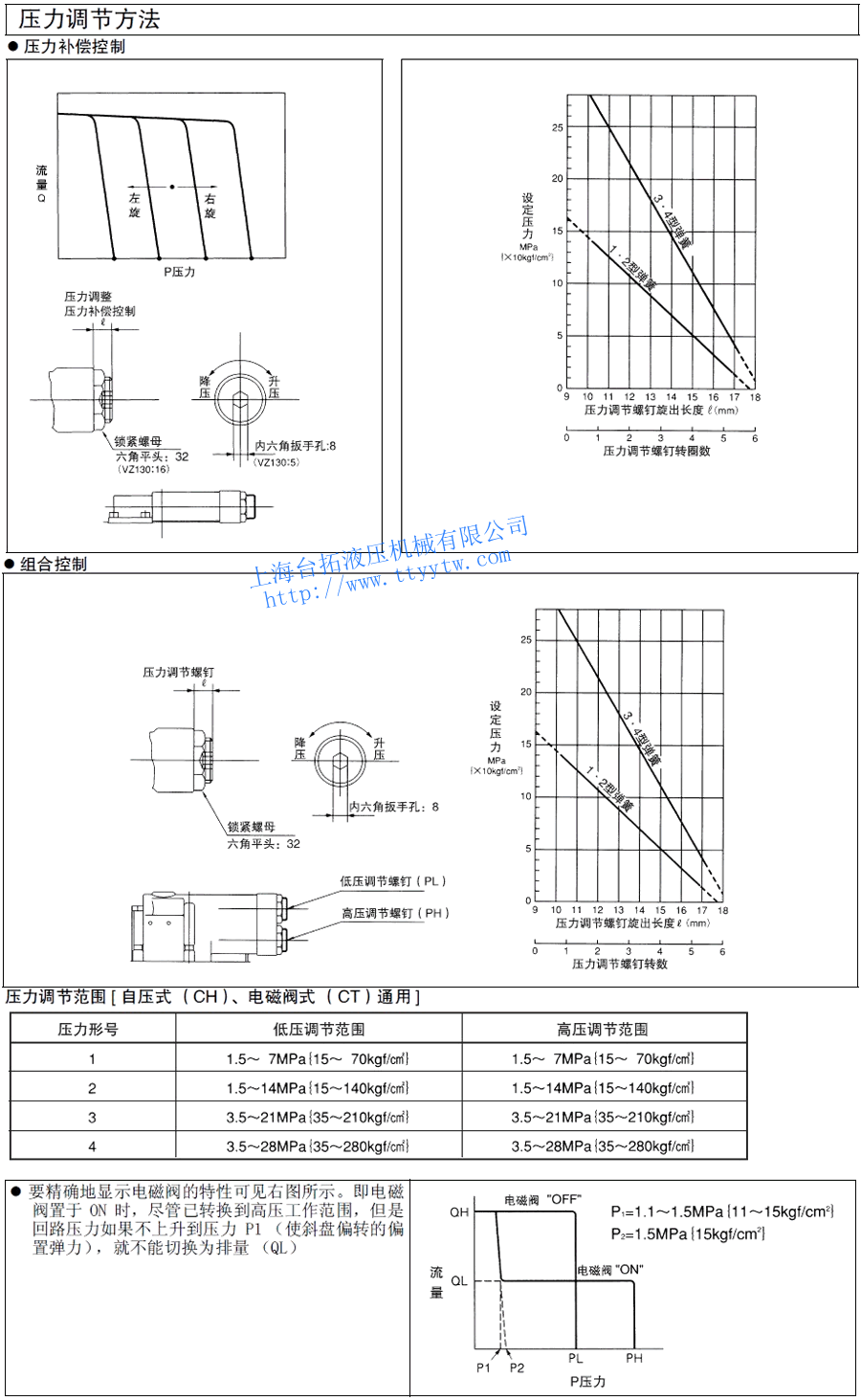

Kg最高 額定 VZ50 50.2 28 25 500～1800 0～90 40 VZ63 63.0 28 25 500～1800 0～113 47 VZ80 79.6 28 25 500～1800 0～143 55 VZ100 104.6 28 25 500～1800 0～188 75 VZ130 135.9 21 17.5 500～1800 0～244 105 變量柱塞泵VZ壓力調節方法
變量柱塞泵VZ系列外形尺寸圖

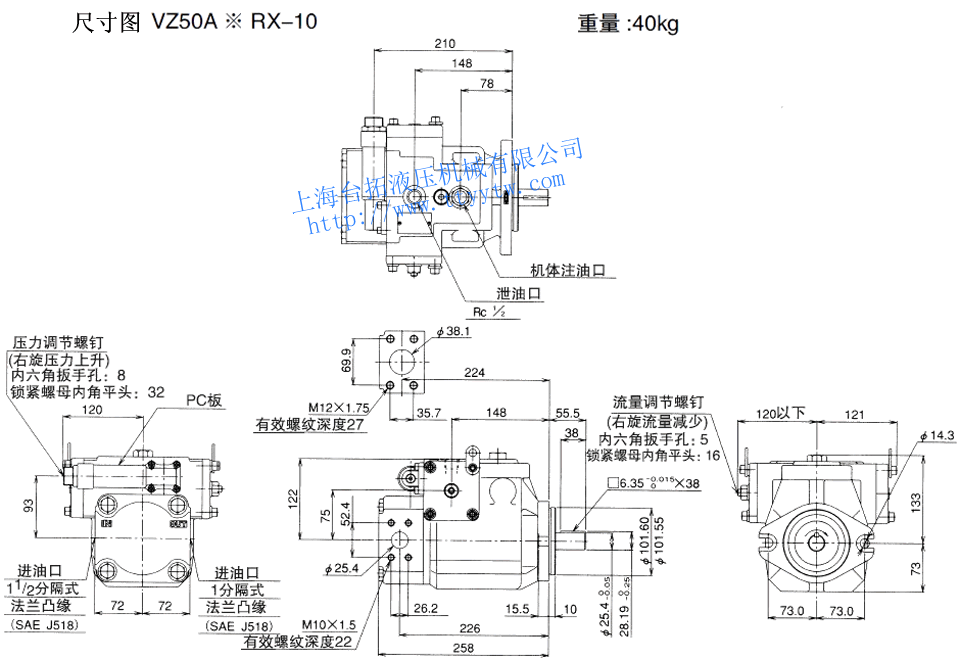

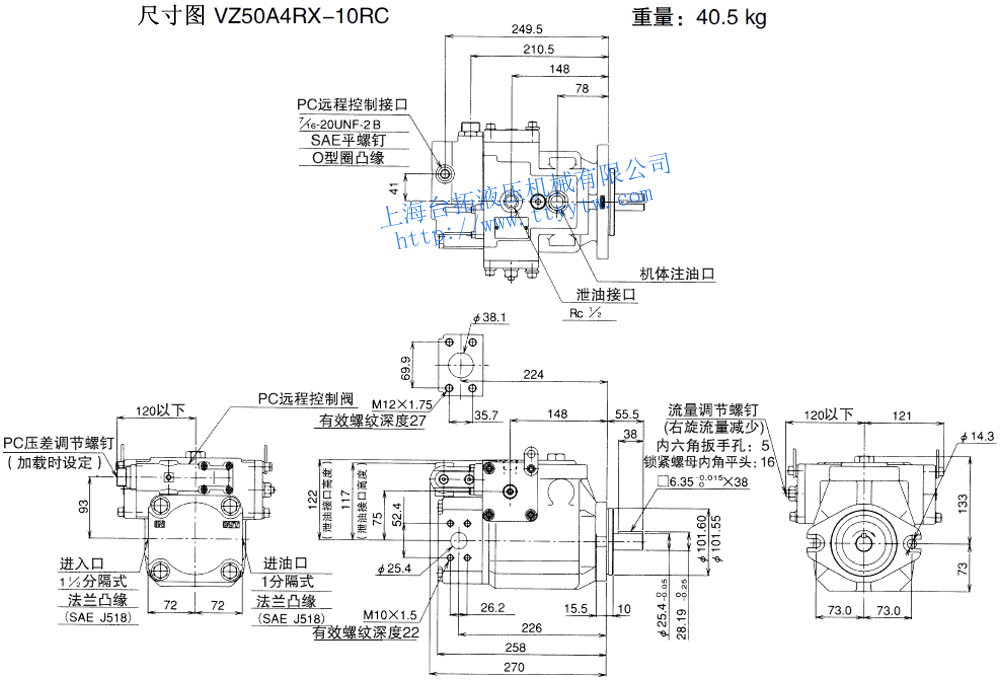

變量柱塞泵VZ50A*RX-10尺寸圖下載 變量柱塞泵VZ50A4RX-10RC尺寸圖下載

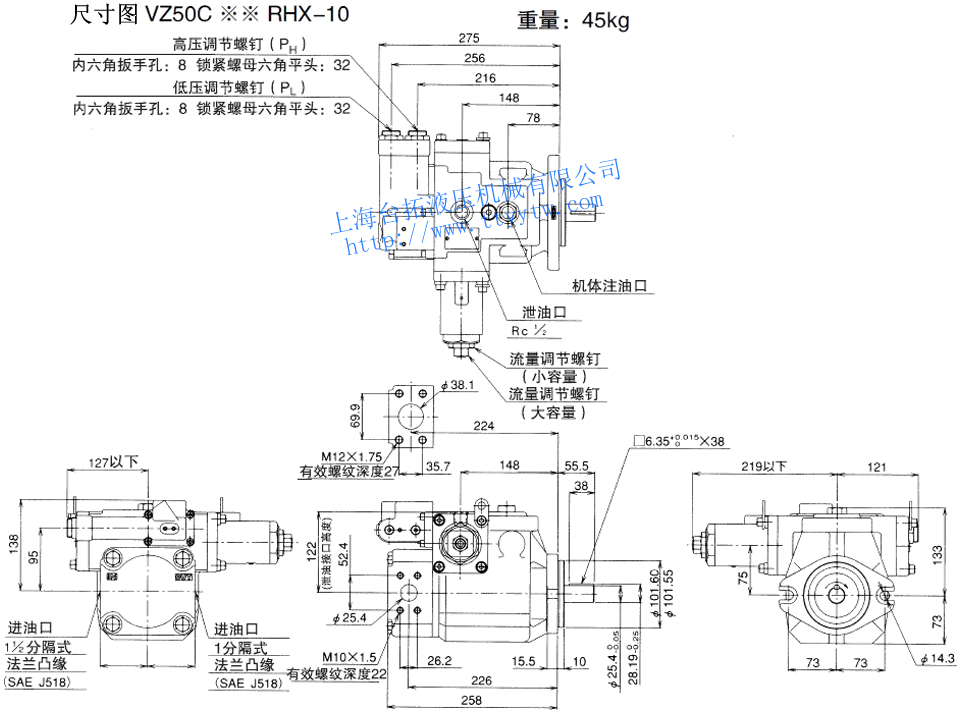

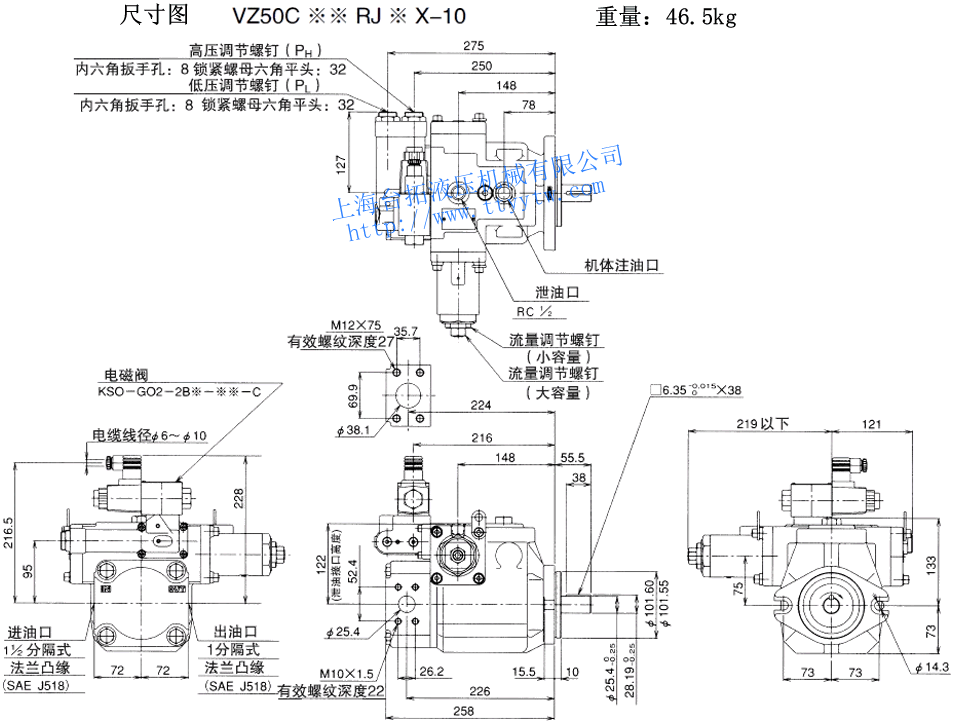

變量柱塞泵VZ50C**RHX-10尺寸圖下載 變量柱塞泵VZ50C**RJ*X-10尺寸圖下載

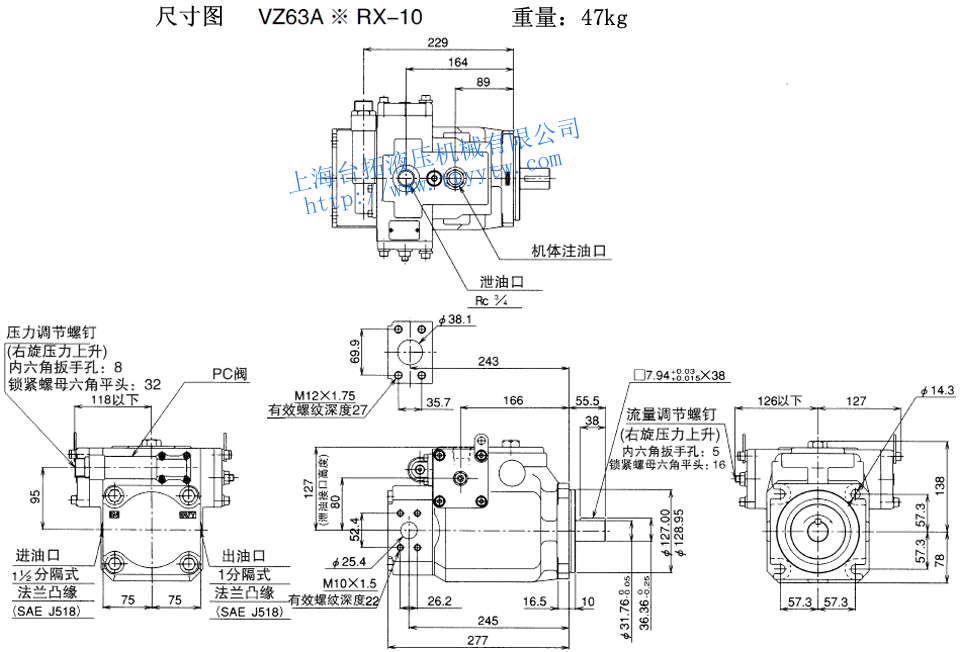

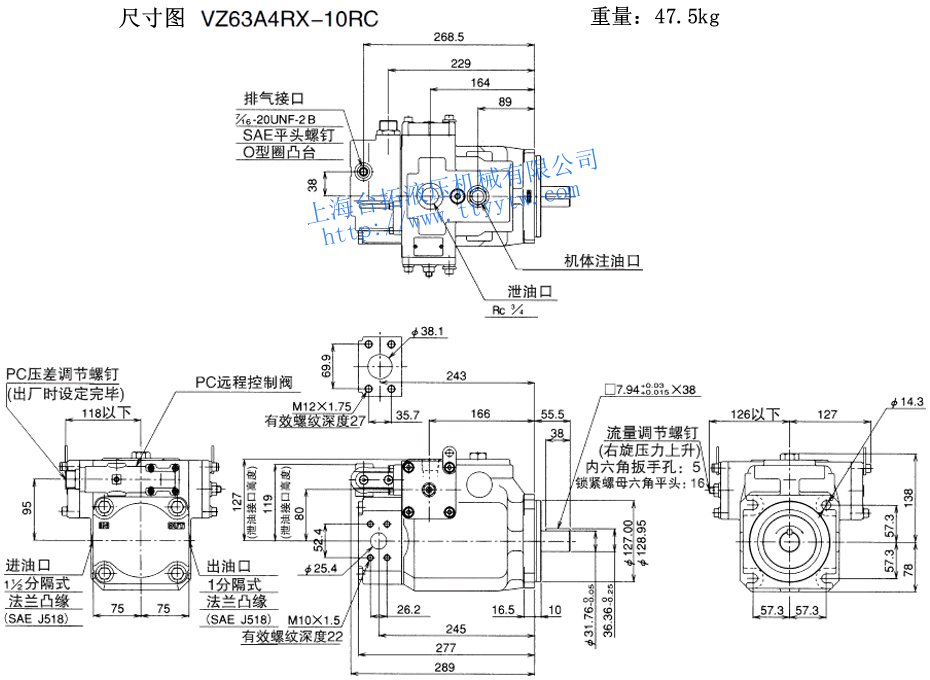

變量柱塞泵VZ63A*RX-10尺寸圖下載 變量柱塞泵VZ63A4RX-10RC尺寸圖下載

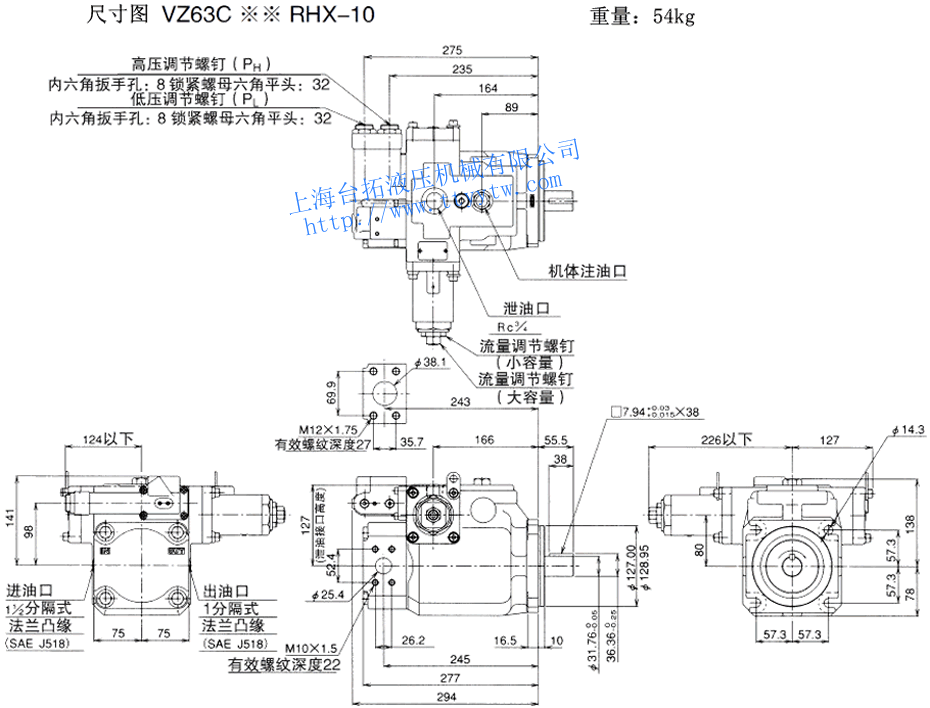

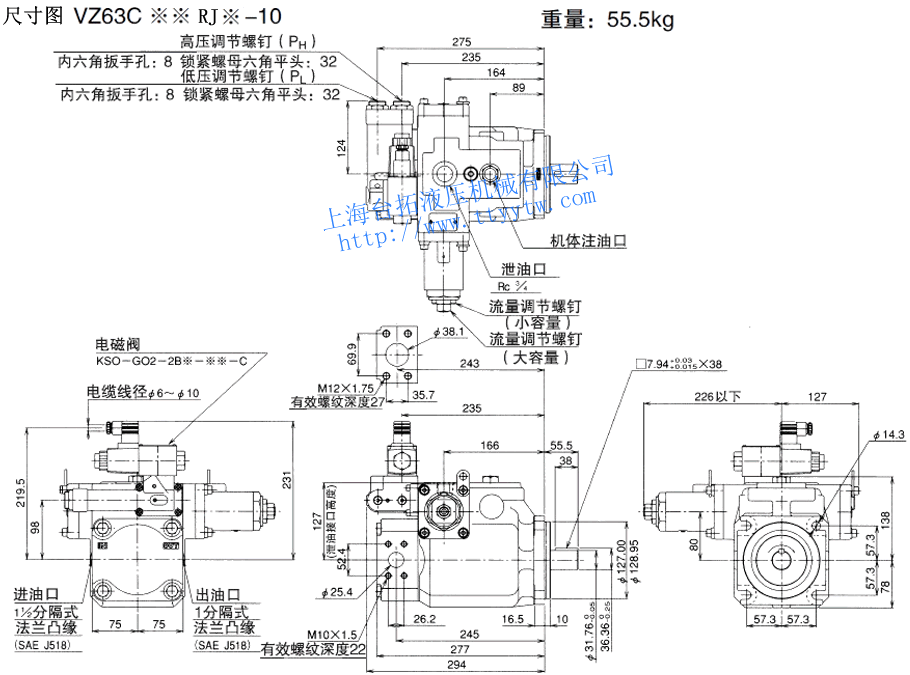

變量柱塞泵VZ63C**RHX-10尺寸圖下載 變量柱塞泵VZ63C**RJ*-10尺寸圖下載

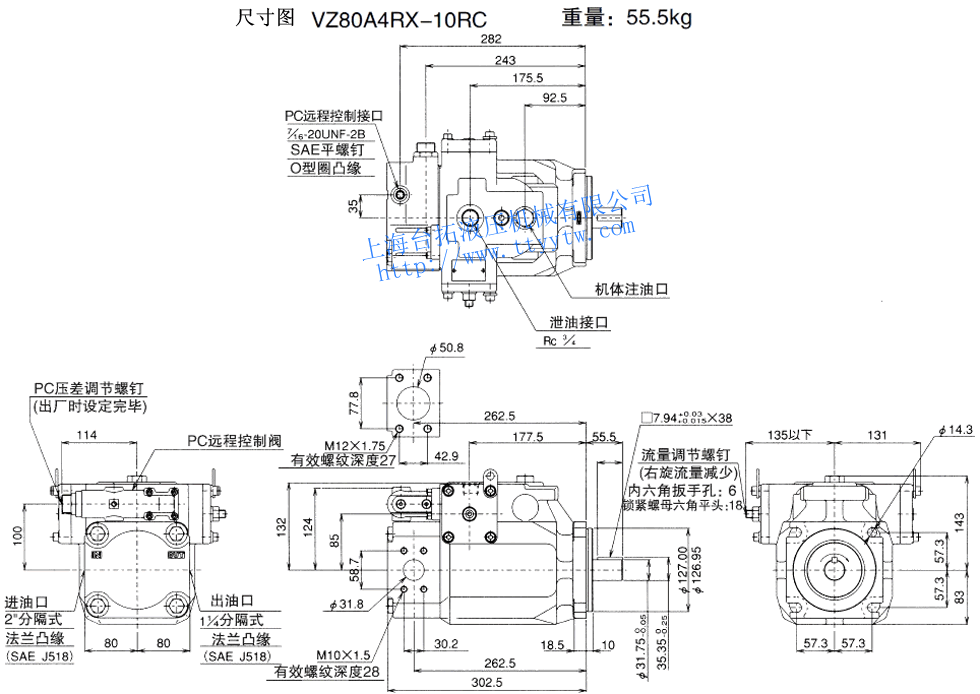

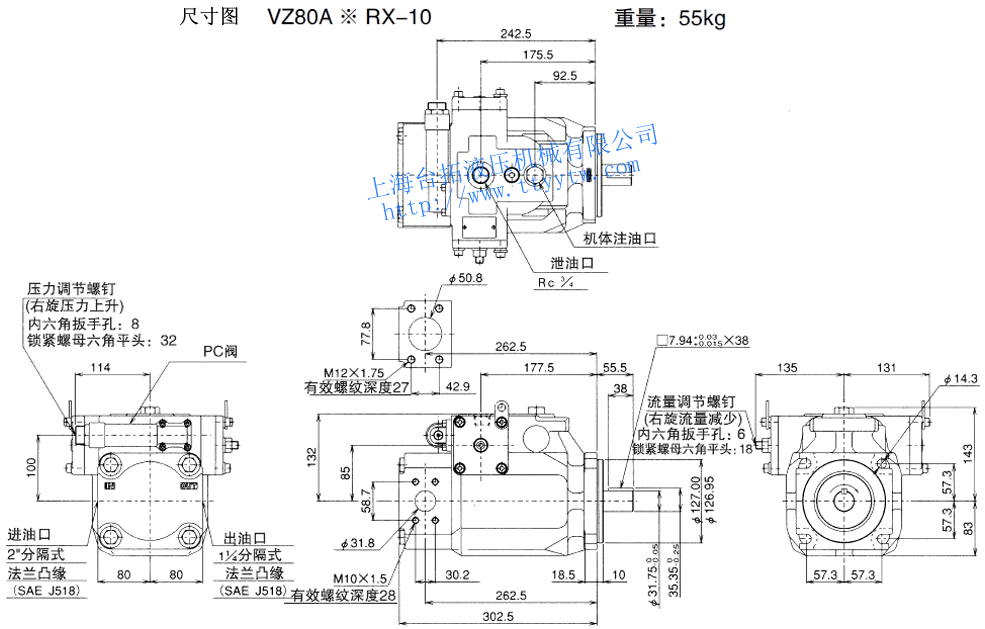

變量柱塞泵VZ80A*RX-10尺寸圖下載 變量柱塞泵VZ80A4RX-10下載

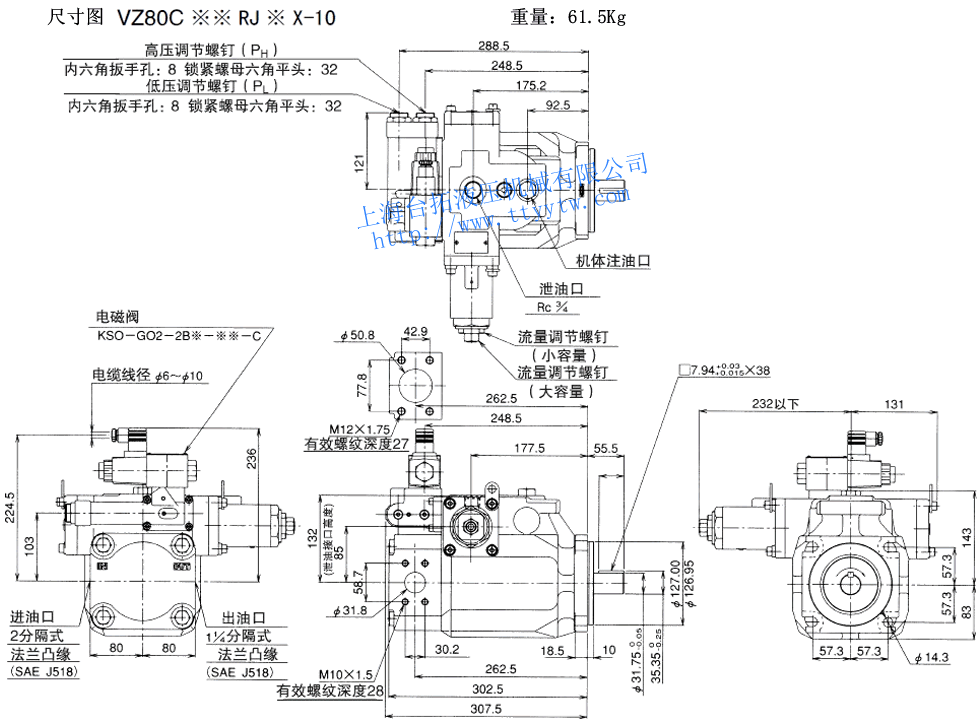

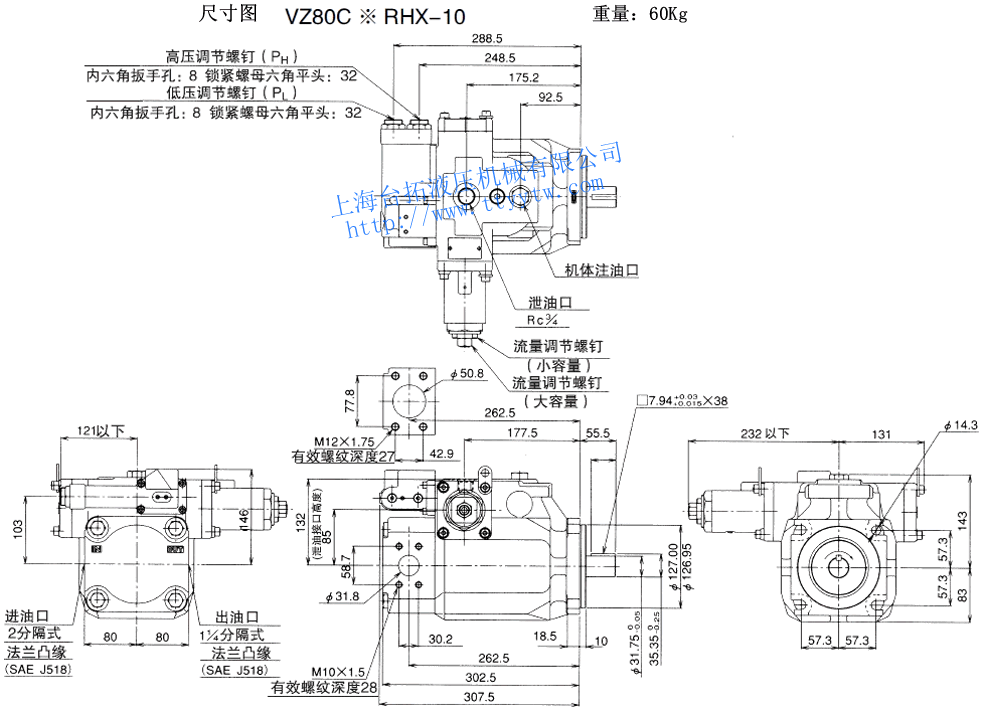

變量柱塞泵VZ80C*RHX-10尺寸圖下載 變量柱塞泵VZ80C**RJ*X-10尺寸圖下載

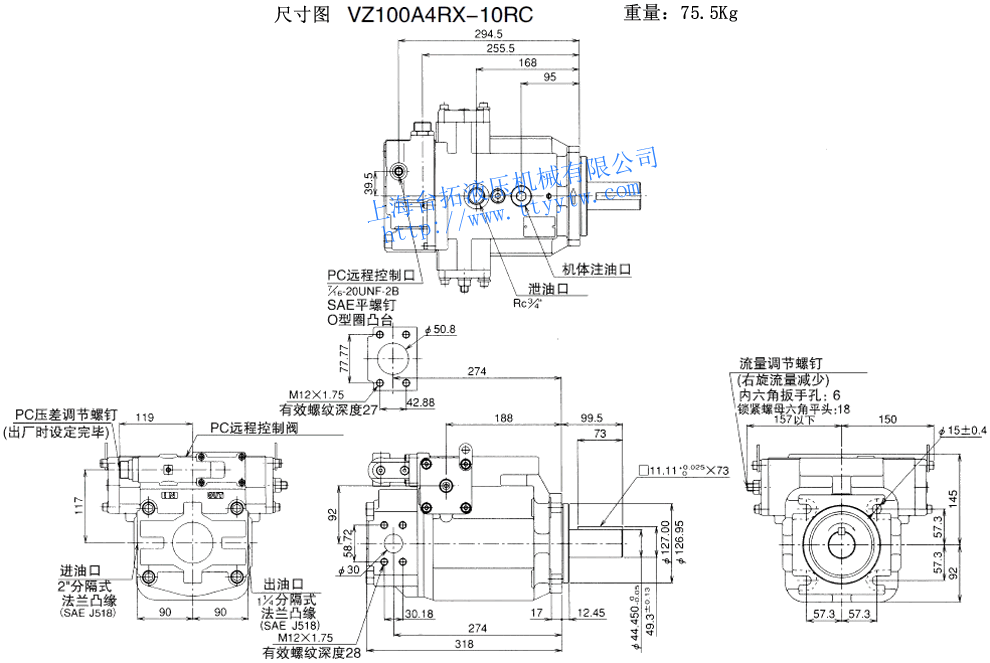

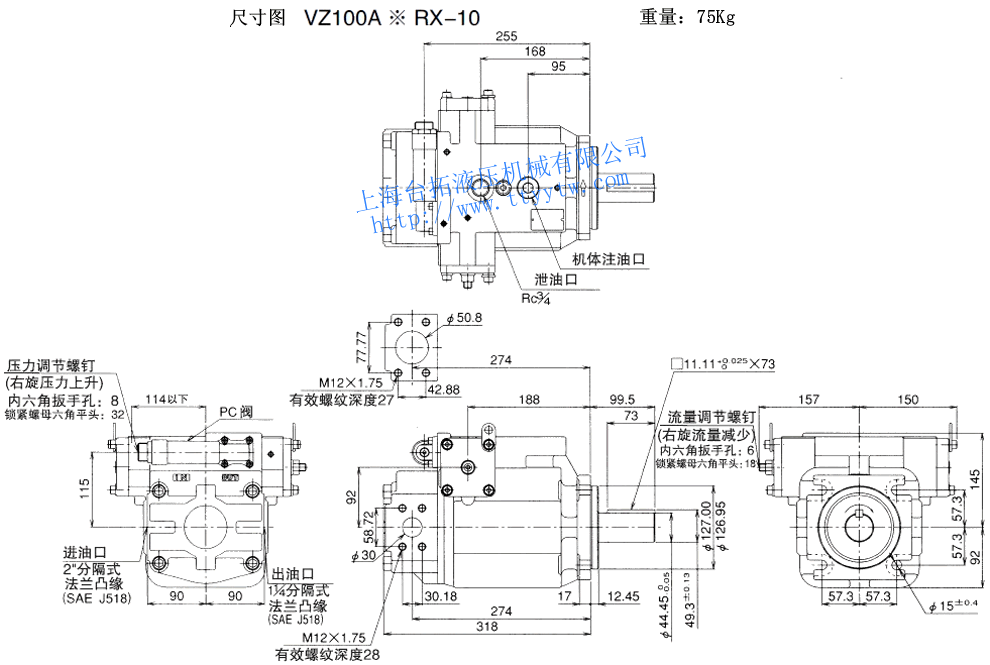

變量柱塞泵VZ100A*RX-10尺寸圖下載 變量柱塞泵VZ100A4RX-10RC下載

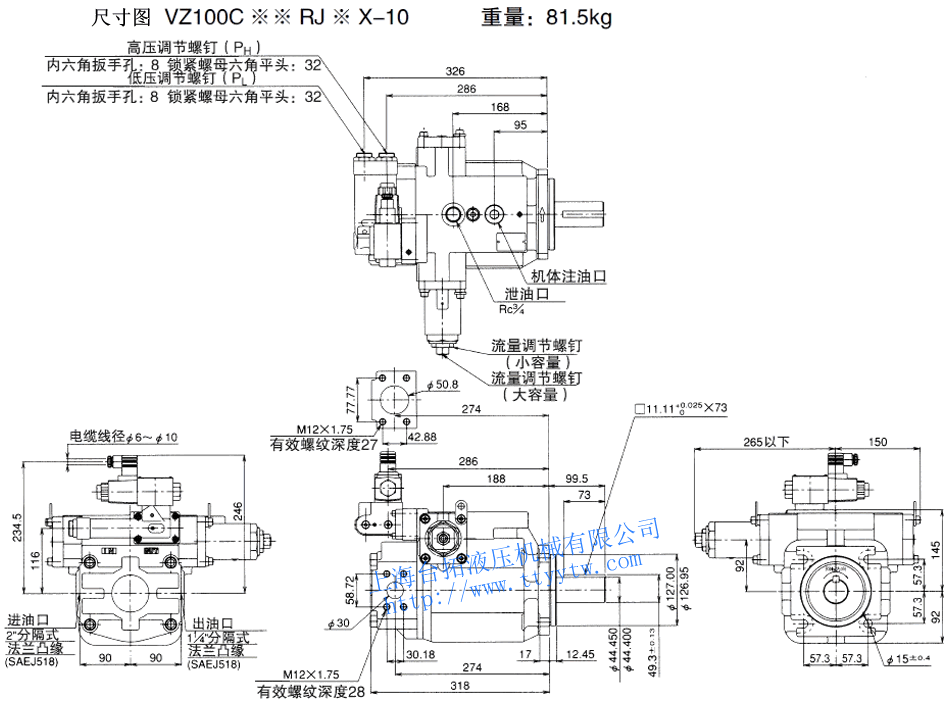

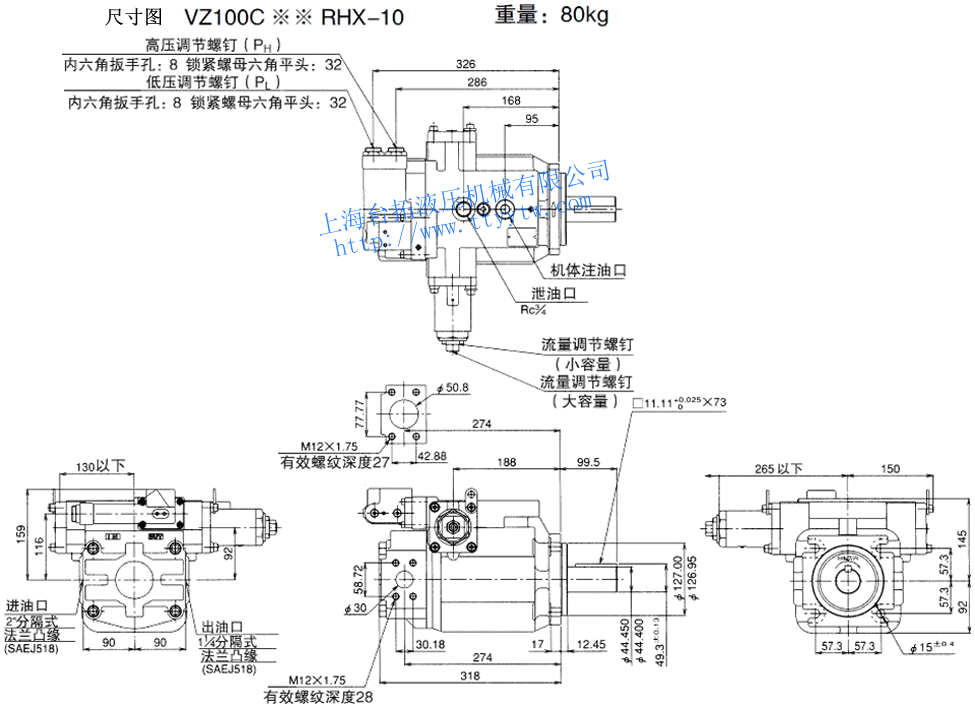

變量柱塞泵VZ100C**RHX-10尺寸圖下載 變量柱塞泵VZ100C**RJ*X-10尺寸圖下載

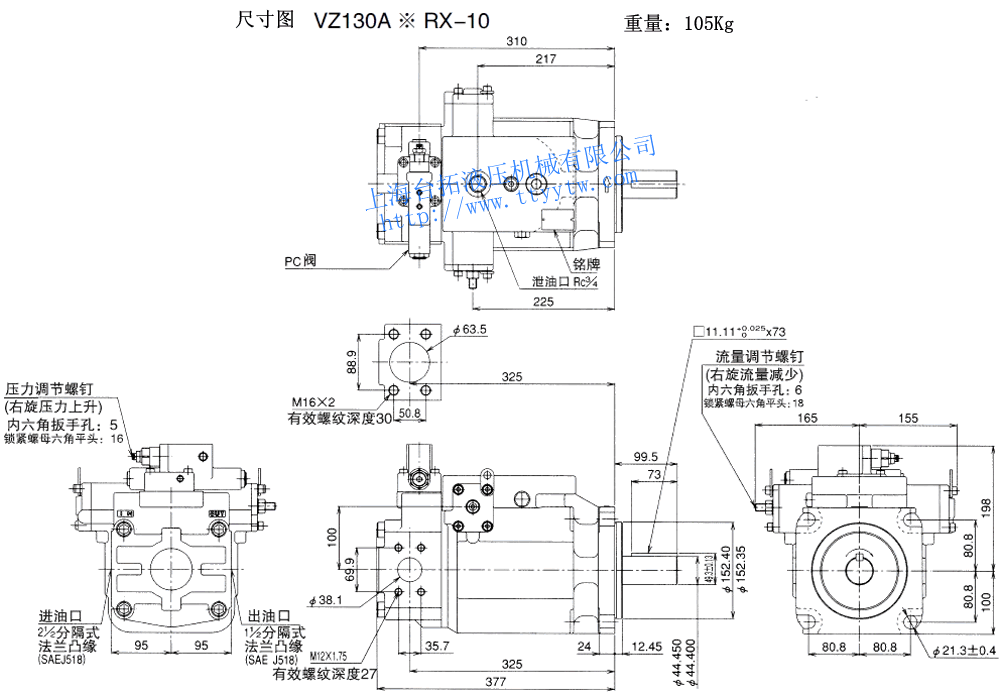

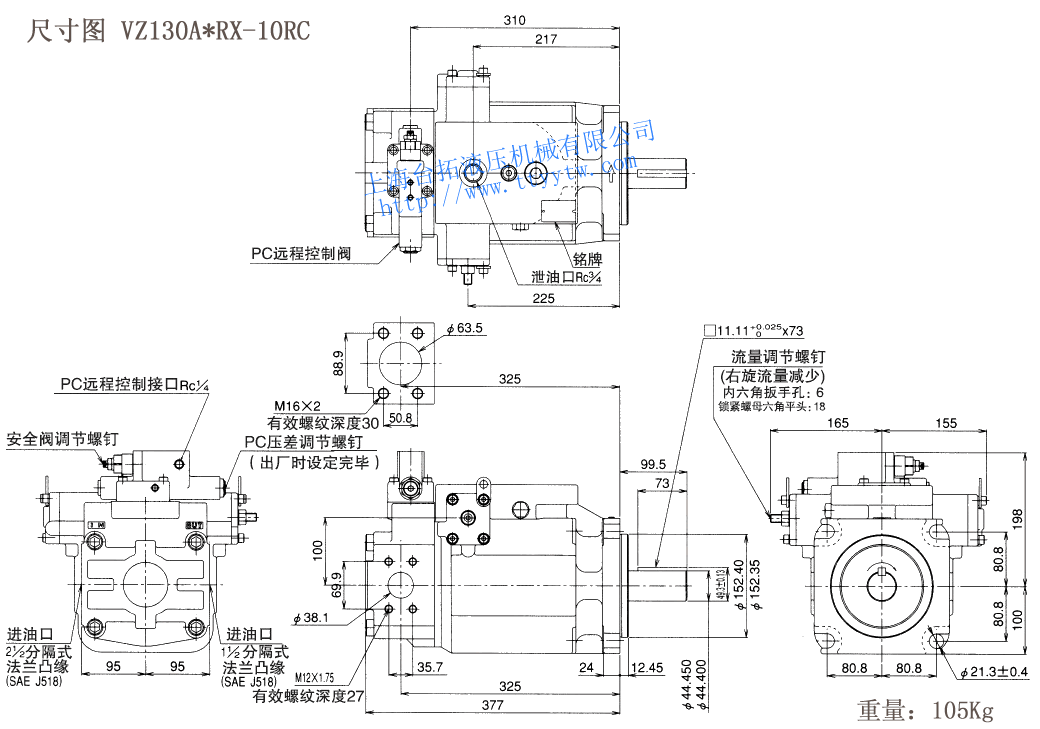

變量柱塞泵VZ130A*RX-10尺寸圖下載 變量柱塞泵VZ130A*RX-10RC尺寸圖下載

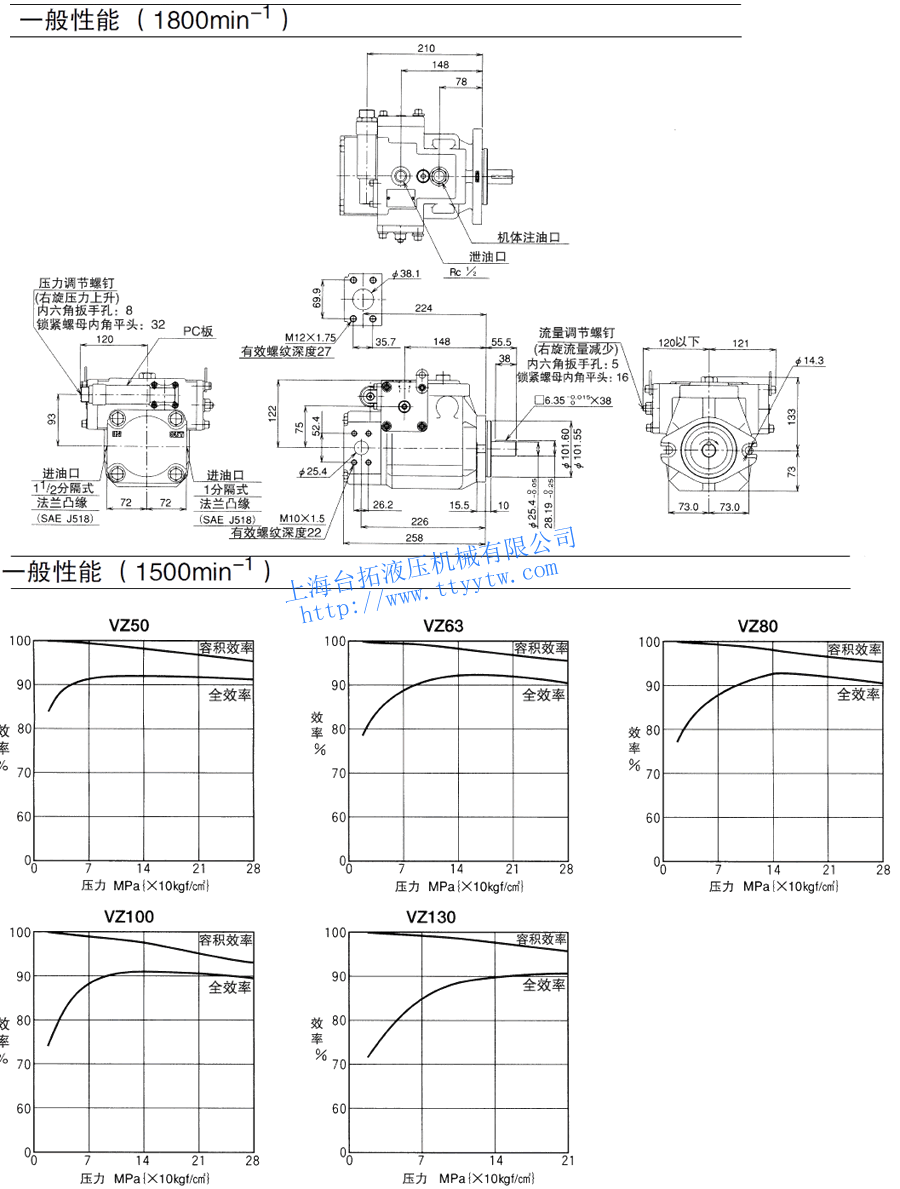

變量柱塞泵VZ性能曲線

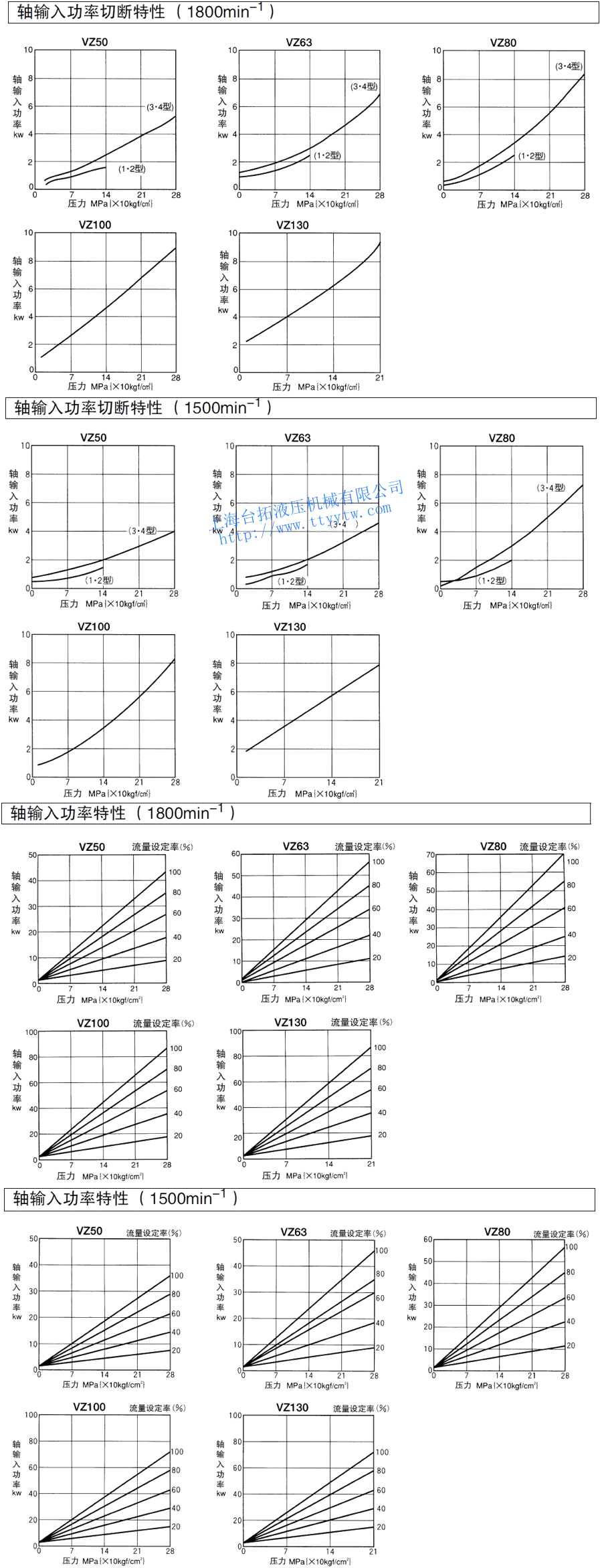

變量柱塞泵VZ一般性能下載 變量柱塞泵VZ軸輸入功率切斷特性下載

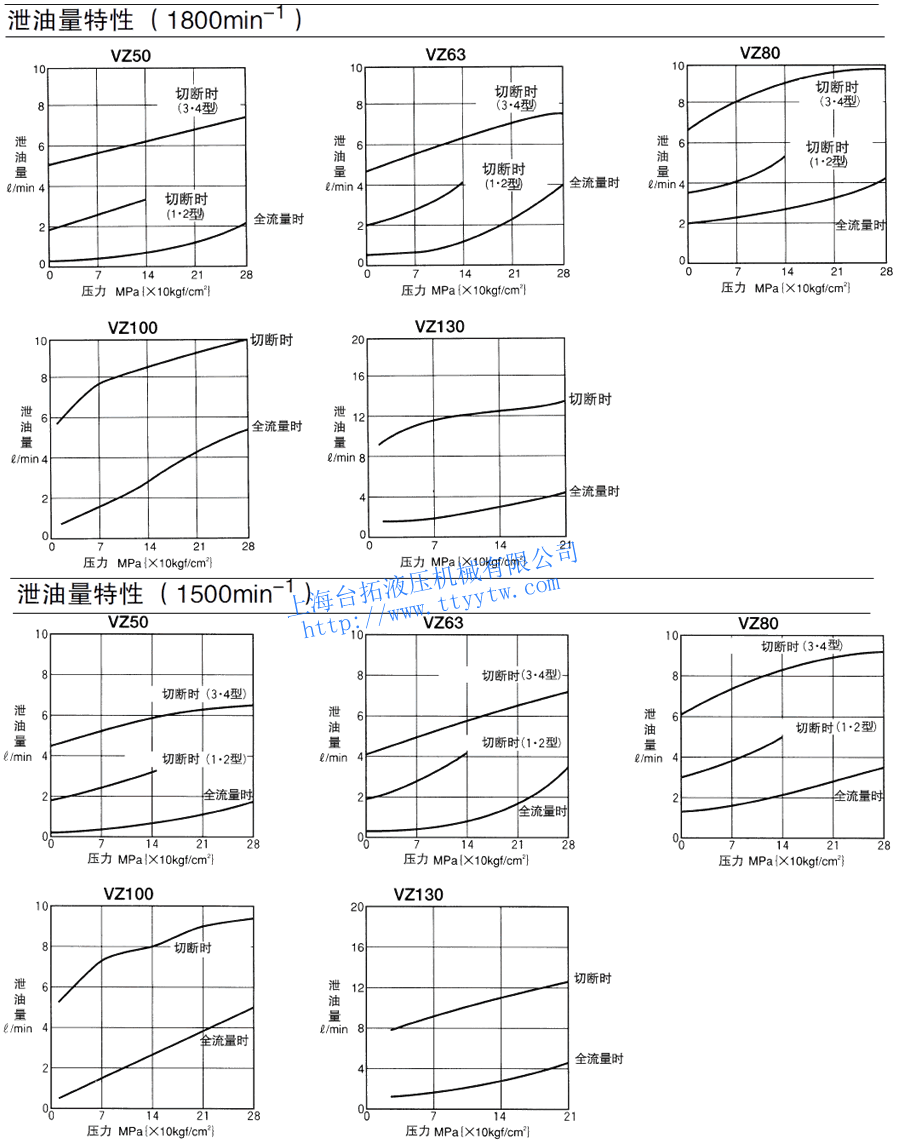

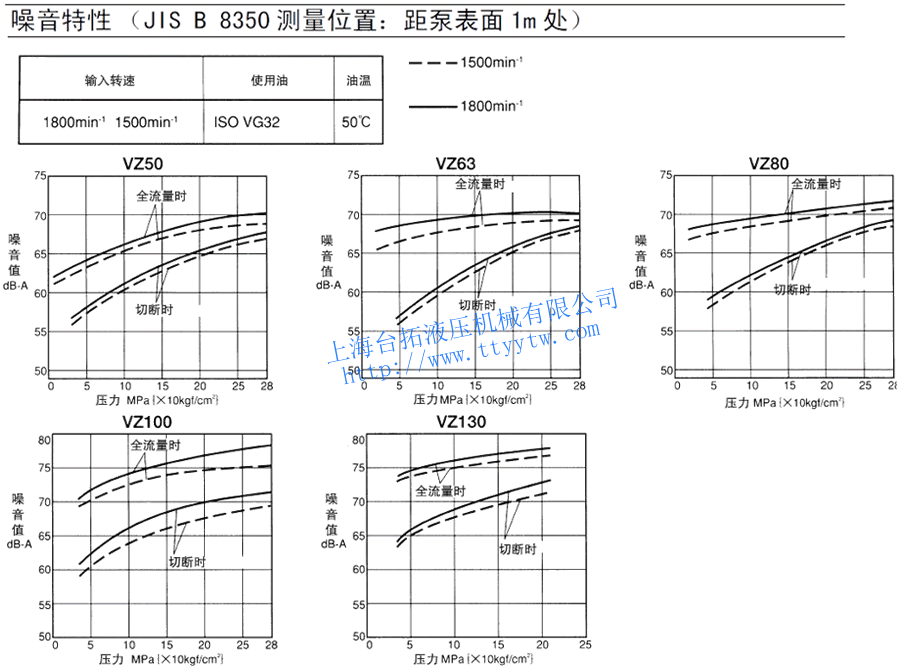

變量柱塞泵VZ泄油量特性下載 變量柱塞泵VZ噪音特性下載使用說明:
