- 柱塞泵
-
-
變量柱塞泵A10~A145
產品型號：A16,A22,A37,A56,A80,A125,A220,A10,A70,A90,A145
變量柱塞泵A系列低噪音，節能，控制簡單。
- 產品介紹
- 規格參數
變量柱塞泵A系列型號說明(A16,A22,A37,A56,A80,A125,A220)
A16 -F -R -01 -B -S -K -32 * 系列號 安裝型式 旋轉方向 控制型式 壓力調整范圍Mpa 出入口位置 軸伸形式 設計號 設計標準 A16
(15.8cm3/rev)F：法蘭安裝
L：腳座安裝(從軸端看)
R：順時針?lè)较?br /> (標準)控制型式 B：1.2～7
C：1.2～16
H：1.2～21無標記：
軸向出入口
S：
側面出入口K：
平鍵型32 無：
日本標準JIS
80：
歐洲設計標準
90：
美國設計標準A22
(22.2cm3/rev)B：1.2～7
C：1.2～16A37
(36.9cm3/rev)B：1.2～7
C：1.2～16
H：1.2～21A56
(56.2cm3/rev)A80
(80cm3/rev)B：1.2～7
C：1.2～16
H：1.2～21S：
側面出入口30 A125
(125cm3/rev)B：1.2～7
C：1.2～16
H：1.2～21A220
(219cm3/rev)B：1.2～7
C：1.2～16無標記：
軸向出入口10 變量柱塞泵A系列型號說明(A10,A70,A90,A145)
A70 -F R 01 B S 60 * 系列號 安裝型式 旋轉方向 控制型式 壓力調整范圍Mpa 接口位置 設計號 設計標準 A10
(10.0cm3/rev)F：法蘭安裝 (從軸端看)
R：順時針?lè)较?br /> (標準)控制型式 B：1.2～7
C：2.0～16
H：2.0～21- 12 無：
日本標準JIS
80：
歐洲設計標準
90：
美國設計標準A70
(70.0cm3/rev)F：法蘭安裝
L：腳座安裝B：1.2～7
C：1.5～16
H：1.8～21
K：2.0～28S：
側面接口60 A90
(91.0cm3/rev)60 A145
(145cm3/rev)60 備注：1、A10型變量柱塞泵使用底座安裝型時，請注明支架組件LP-1A-10-10型號訂購。2、可提供逆時針旋裝變量柱塞泵。
變量柱塞泵A規格表
型號 幾何排量
cm3/rev最小調節流量
cm3/rev工作壓力Mpa 轉速范圍r/min 重量 Kg 額定 最高 ★2 最高 ★1 最低 法蘭安裝 底座安裝 A10-FR01B-12* 10.0 2 16 21 1800 600 5.1 - A10-FR01C/H-12* 8.5 A16-*-R-01-*-*-K-32 15.8 4 16 21 16.5 18.7 A22-*-R-01-*-*-K-32 22.2 6 16 16 16.5 18.7 A37-*-R-01-*-*-K-32 36.9 10 16 21 28.0 32.3 A56-*-R-01-*-*-K-32 56.2 12 16 21 35.0 39.3 A70-*R01*S-60* 70.0 30 25 28 58.5 70.5 A80-*-R-01-*-*-K-32 83.0 26 16 21 62.7 74.5 A90-*R01*S-60* 91.0 56 25 28 72.5 93 A125-*-R-01-*-*-K-32 125.0 60 16 17.5 80.6 97 A145-*R01*S-60* 145.0 83 25 28 92.5 117.5 A220-*-R-01-*-*-K-32 219.0 100 16 16 112 121 備注：(1)★1、設定壓力時，必須確保全截流壓力不超過允許的工作壓力?！?、泵在高于額定值情況下使用時，變量柱塞泵故障條件應受到限制。(2)可提供大排量變量柱塞泵，型號：A220-*-R-01-C-K-10，作壓力16Mpa，幾何排量219cm3/rev，轉速范圍600～1500r/min。
變量柱塞泵A管道法蘭組件
泵型號 接口
名稱管道法蘭組件號 螺紋連接 管道焊接 對接焊接 日本標準 歐洲標準 美國標準 日本標準 美國標準 日本標準 美國標準 A16-*-R-01 吸入口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-B-1090 F5-06-C-10 F5-06-C-1090 A22-*-R-01 出油口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-B-1090 F5-06-C-10 F5-06-C-1090 A37-*-R-01 吸入口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-B-1090 F5-10-C-10 F5-10-C-1090 A45-*-R-01 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-B-1090 F5-10-C-10 F5-10-C-1090 A70-*R01 吸入口 F5-12-A-10 F5-12-A-1080 F5-12-A-1090 F5-12-B-10 F5-12-B-1090 F5-12-C-10 F5-12-C-1090 出油口 F5-08-A-10 F5-08-A-1080 F5-08-A-1090 F5-08-B-10 F5-08-B-1090 F5-08-C-10 F5-08-C-1090 A90-*R01 吸入口 F5-16-A-10 F5-16-A-1080 F5-16-A-1090 F5-16-B-10 F5-16-B-1090 F5-16-C-10 F5-16-C-1090 A145-*R01 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-B-1090 F5-10-C-10 F5-10-C-1090 變量柱塞泵A系列尺寸圖

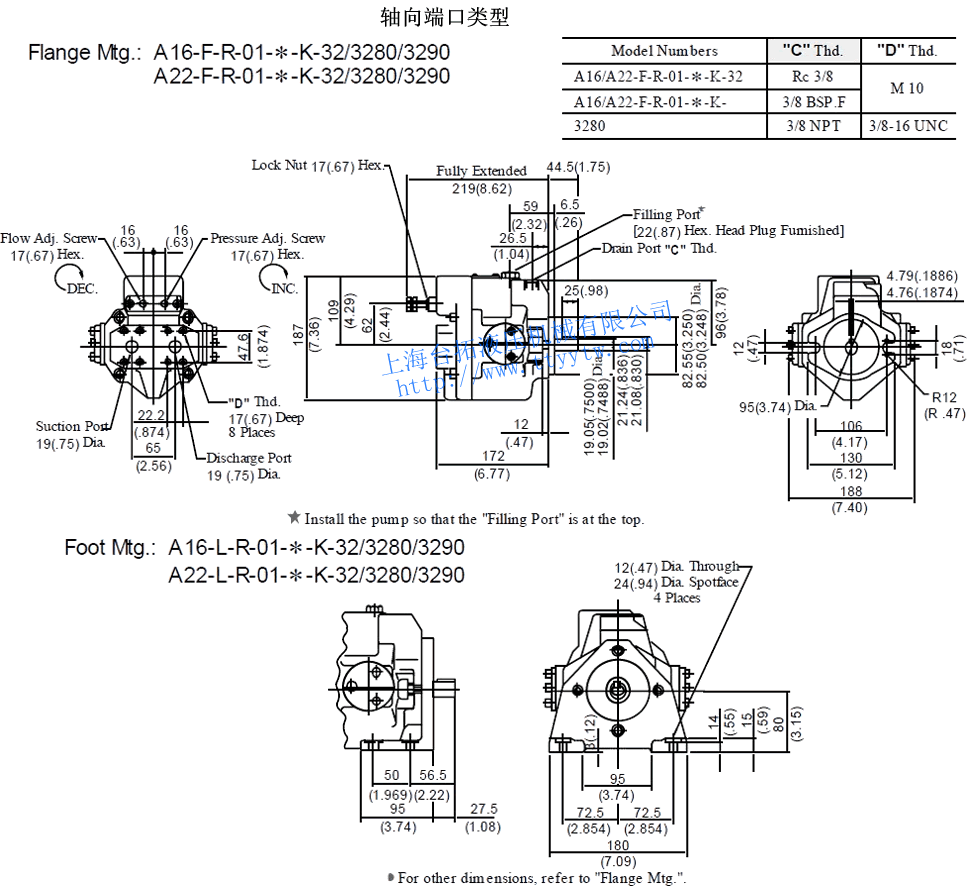

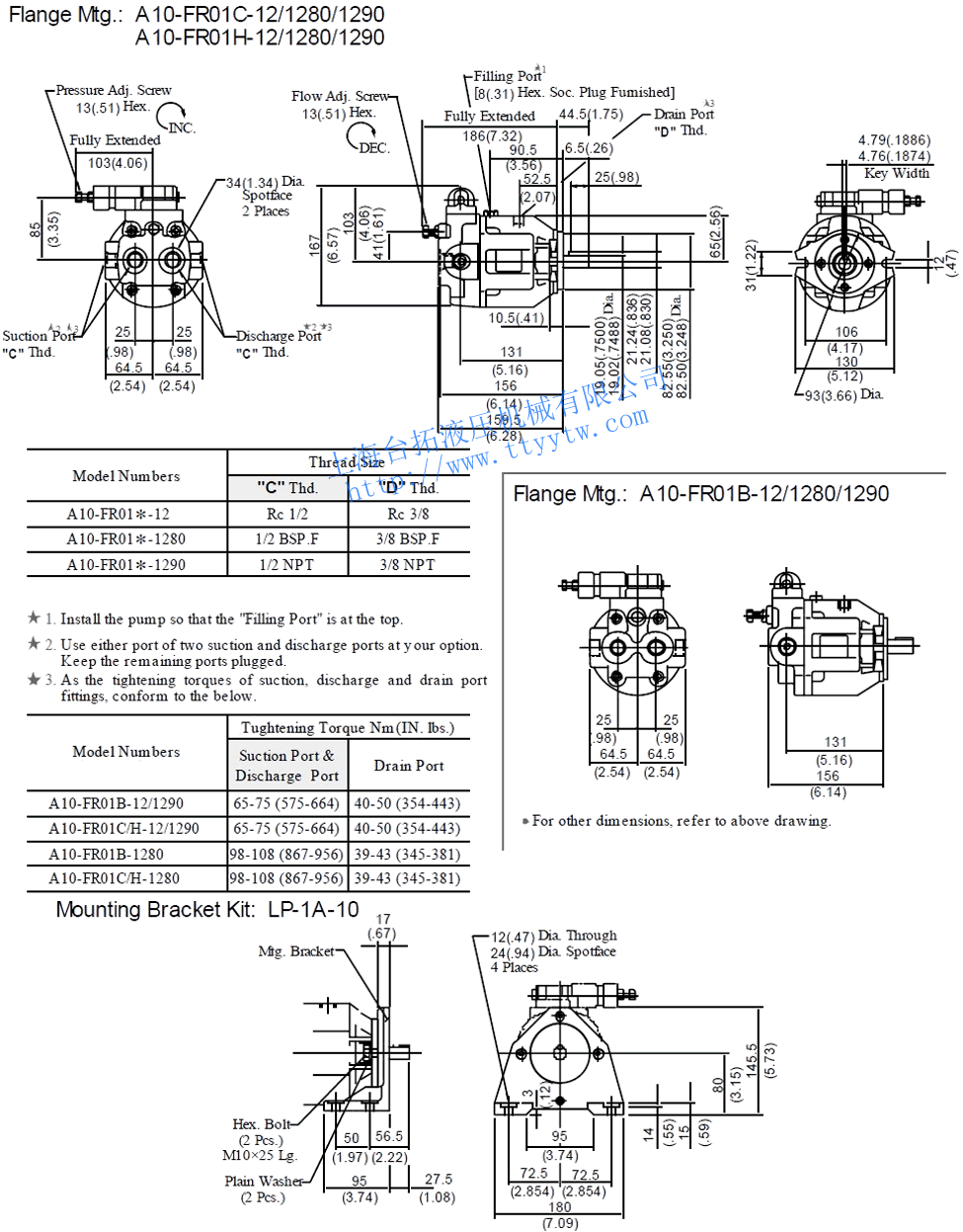

變量柱塞泵A10-FR01C/H/B-12/1280/1290尺寸圖下載 變量柱塞泵A16/22-F-R/L-01*-K-32/3280/3290尺寸圖下載

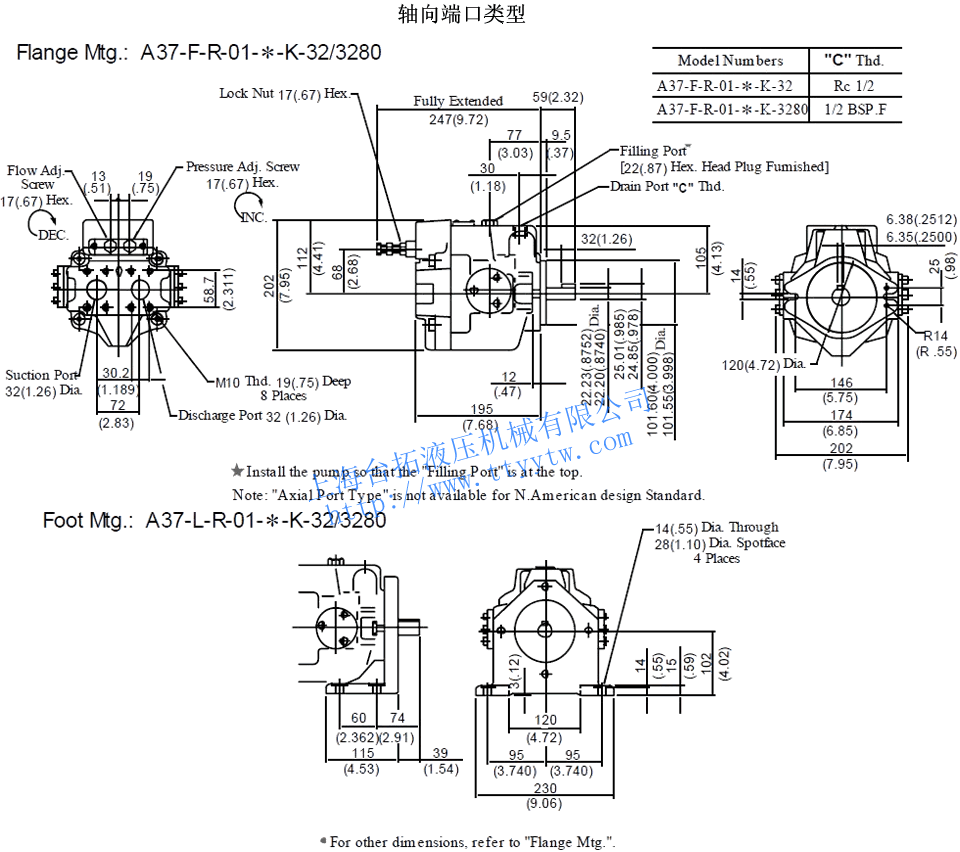

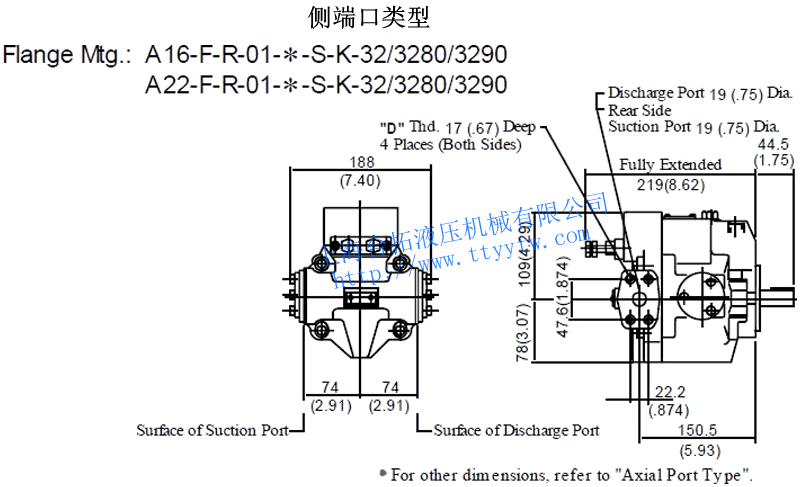

變量柱塞泵A16/22-F-R-01-*-S-K-32/3280/3290尺寸圖下載 變量柱塞泵A37-F/L-R-01-*-K-32/3280/3290尺寸圖下載

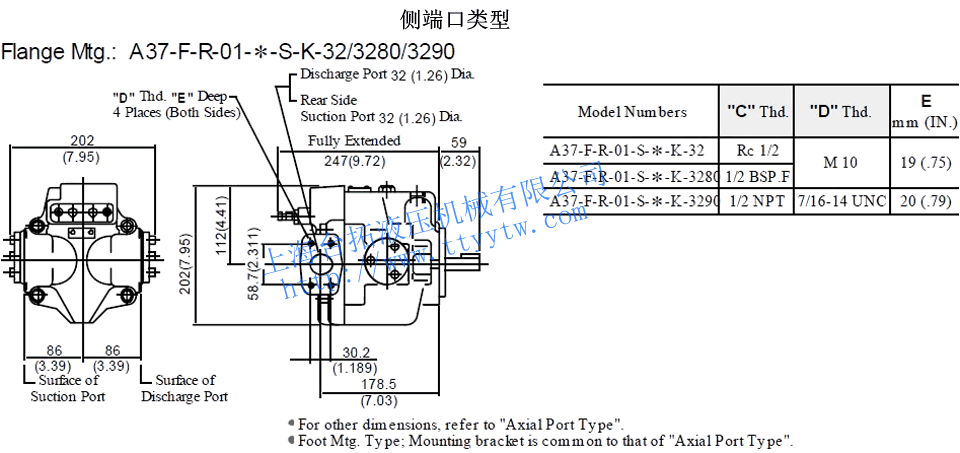

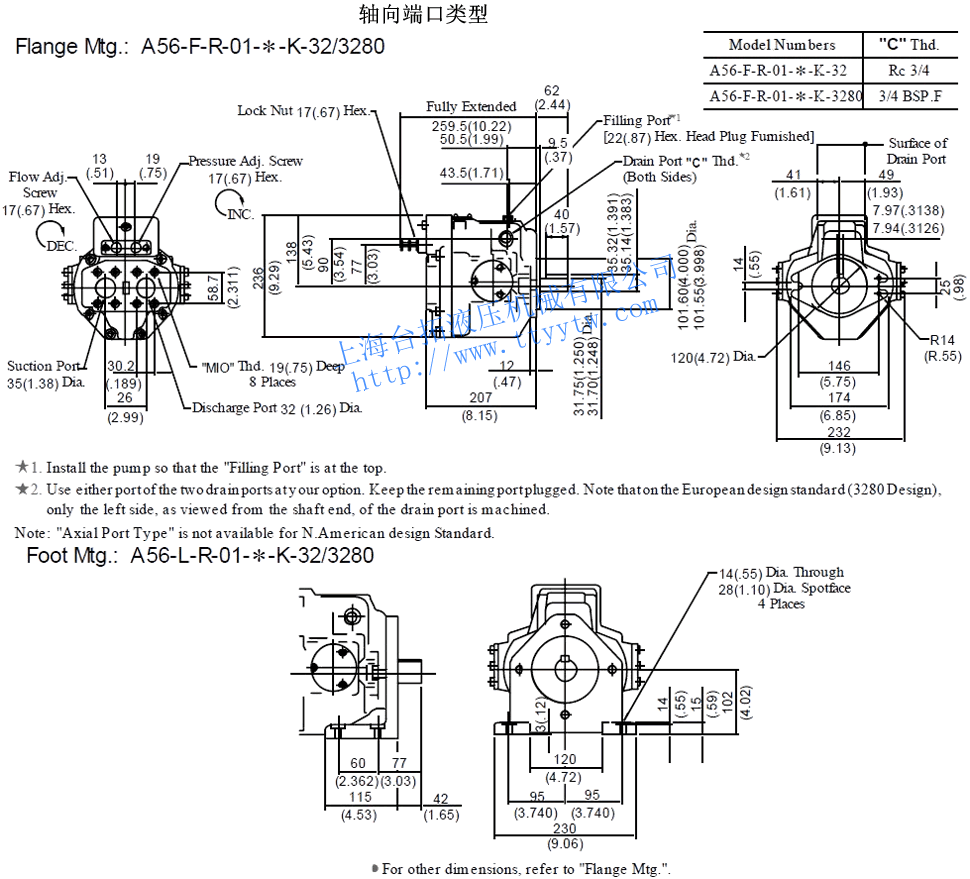

變量柱塞泵A37-F-R-01-*-S-K-32/3280/3290尺寸圖下載 變量柱塞泵A56-F/L-R-01-*-K-32/3280尺寸圖下載

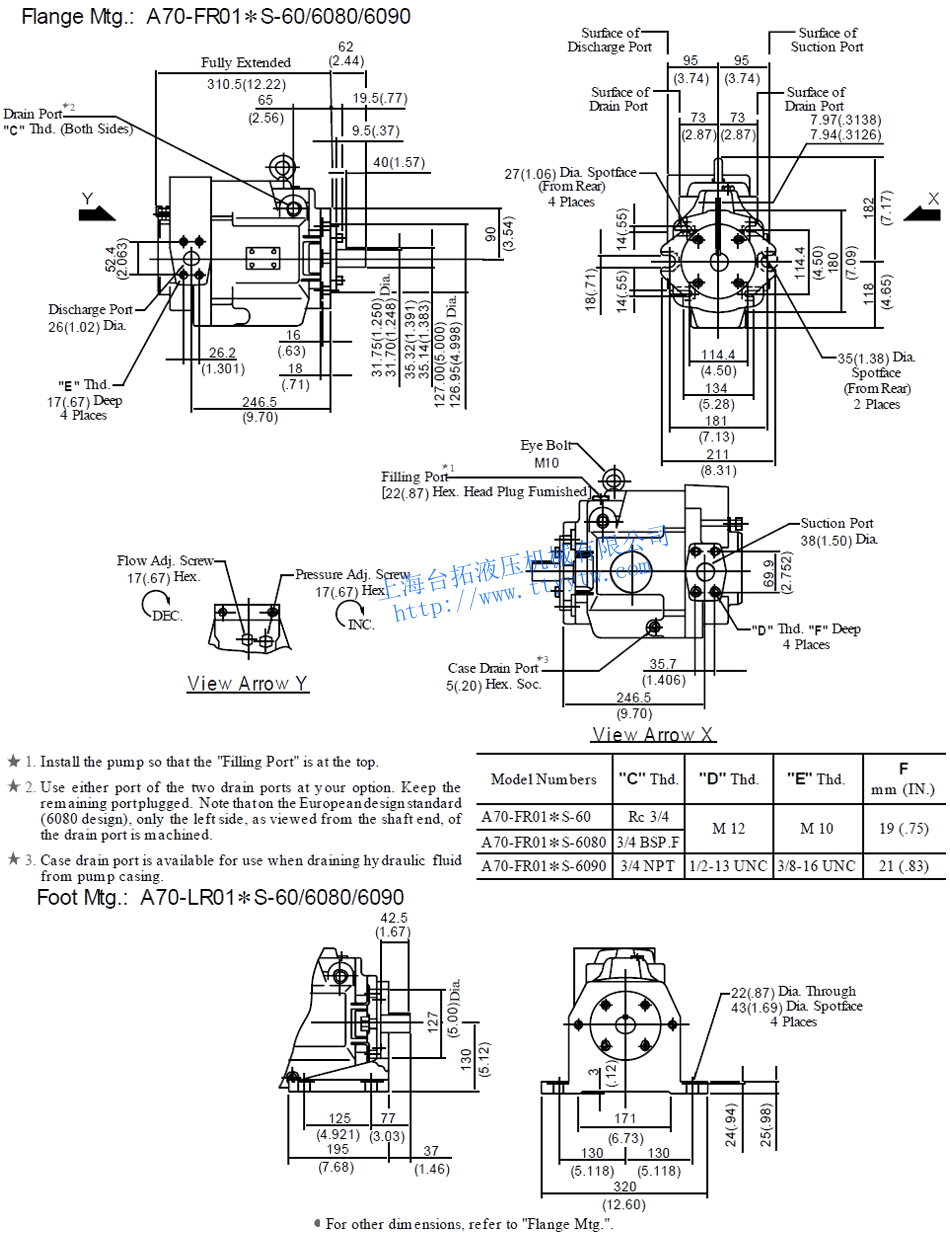

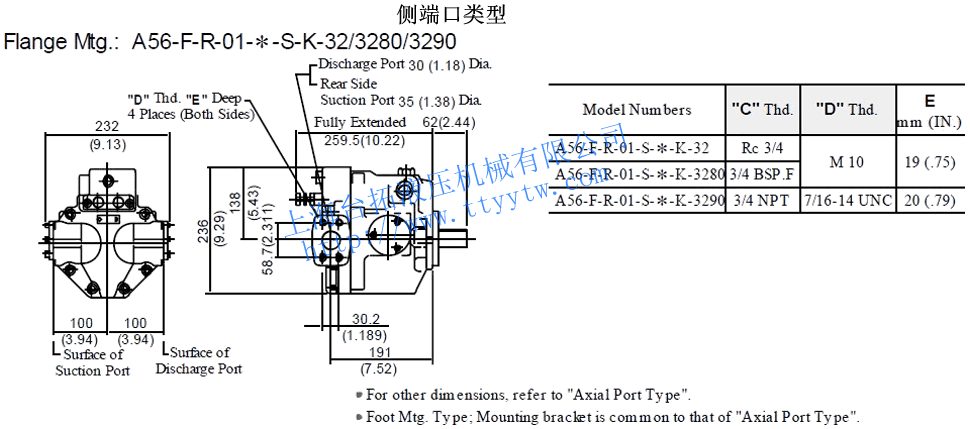

變量柱塞泵A56-F-R-01-*-S-K-32/3280/3290尺寸圖下載 變量柱塞泵A70-F/LR01*S-60/6080/6090尺寸圖下載

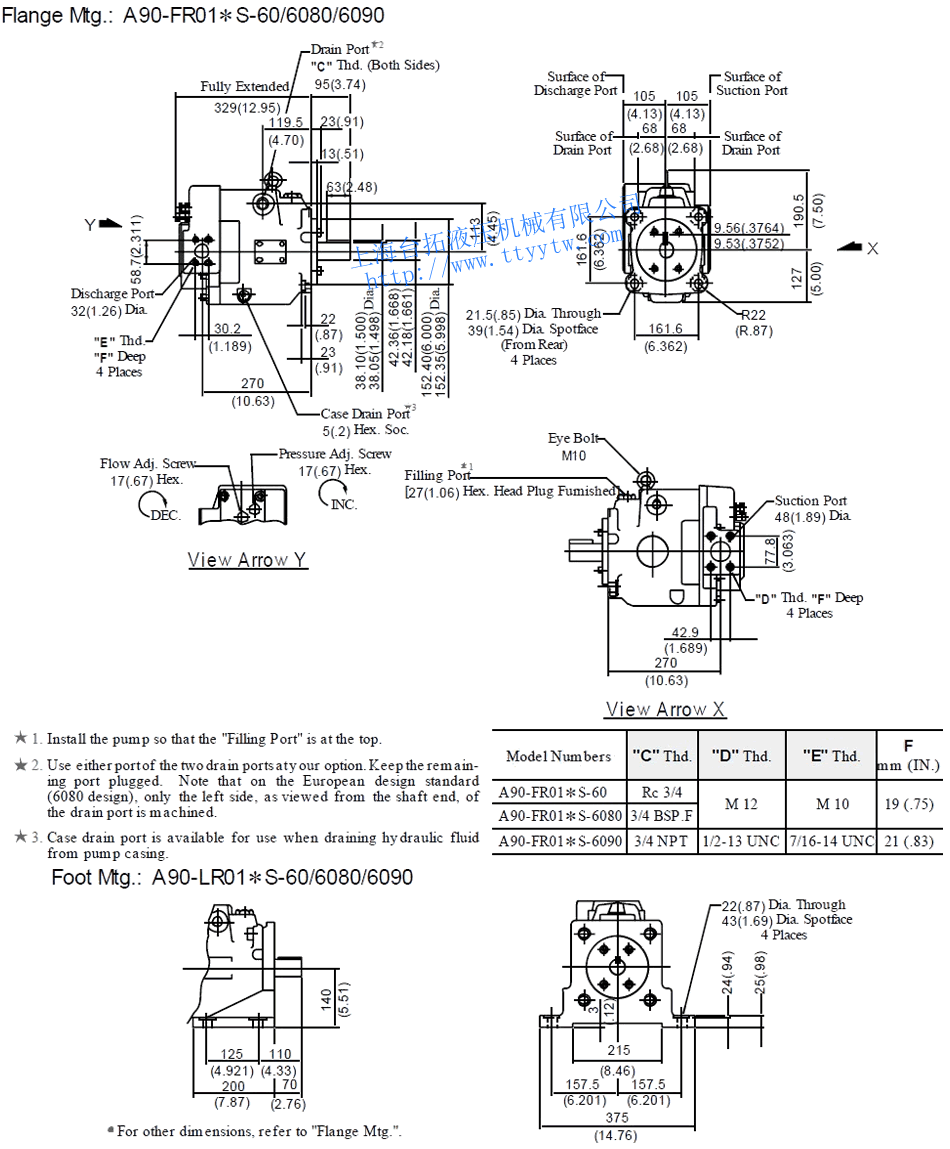

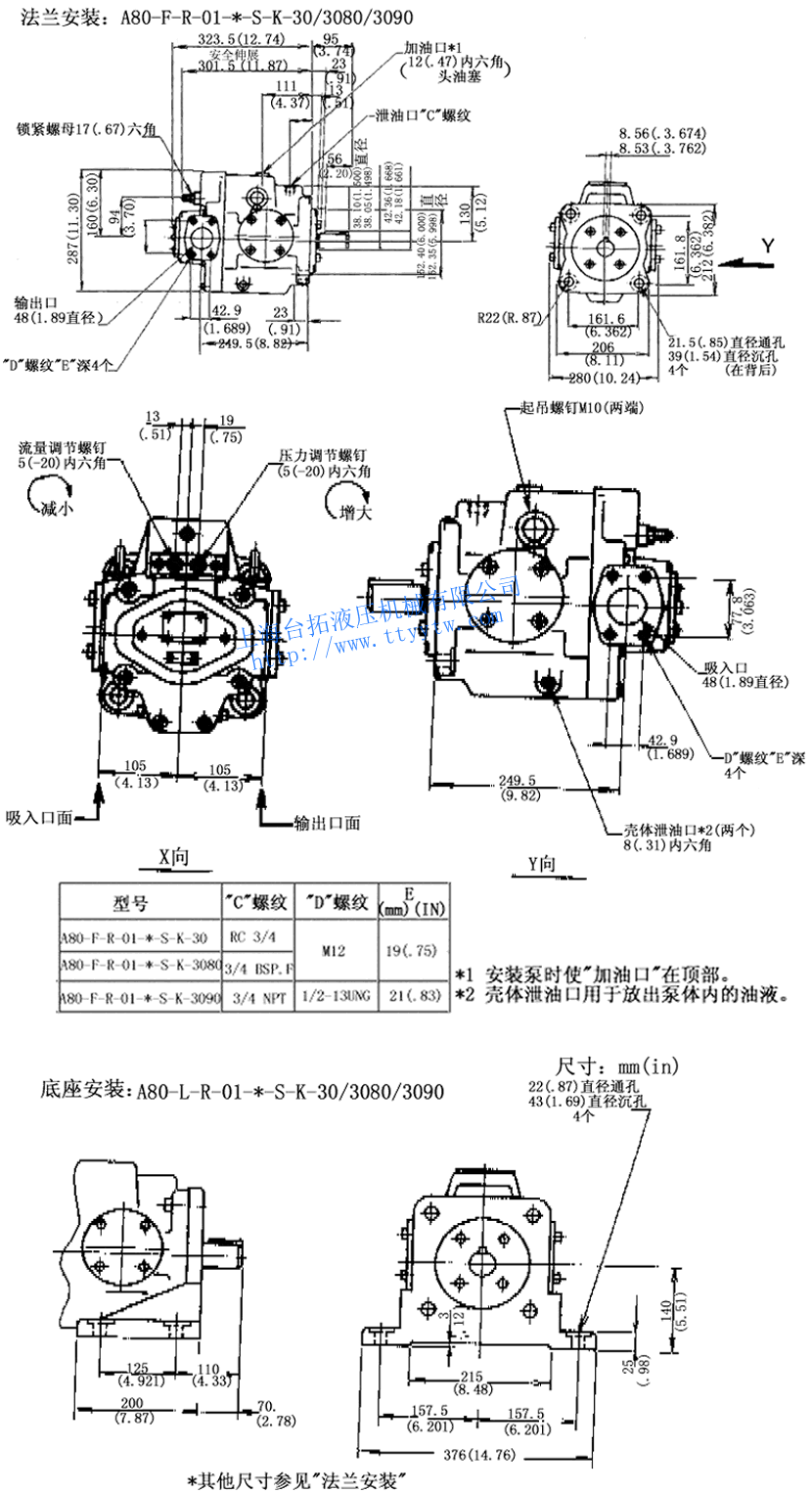

變量柱塞泵A80-F/L-R-01*S-S-K-30/3080/3090尺寸圖下載 變量柱塞泵A90-F/LR01*S-60/6080/6090尺寸圖下載

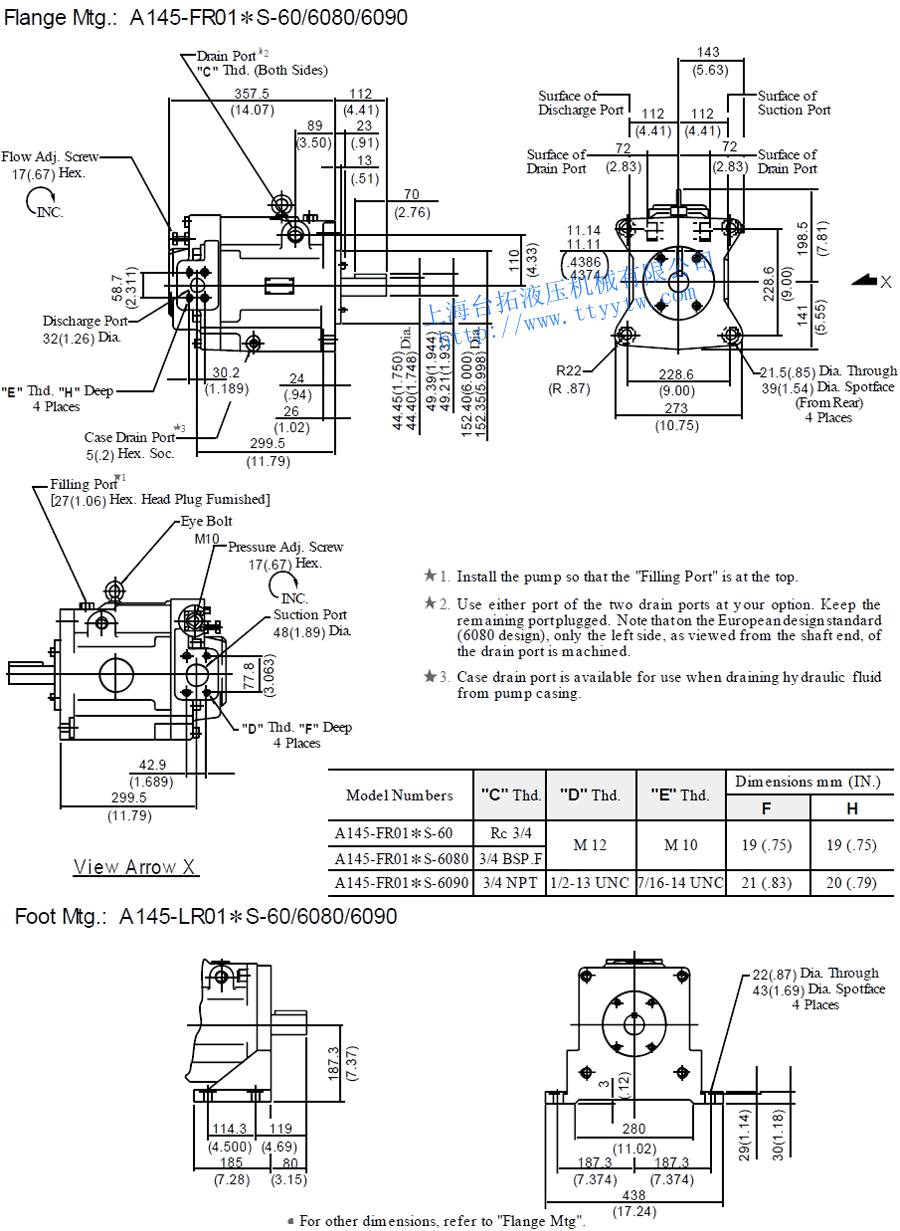

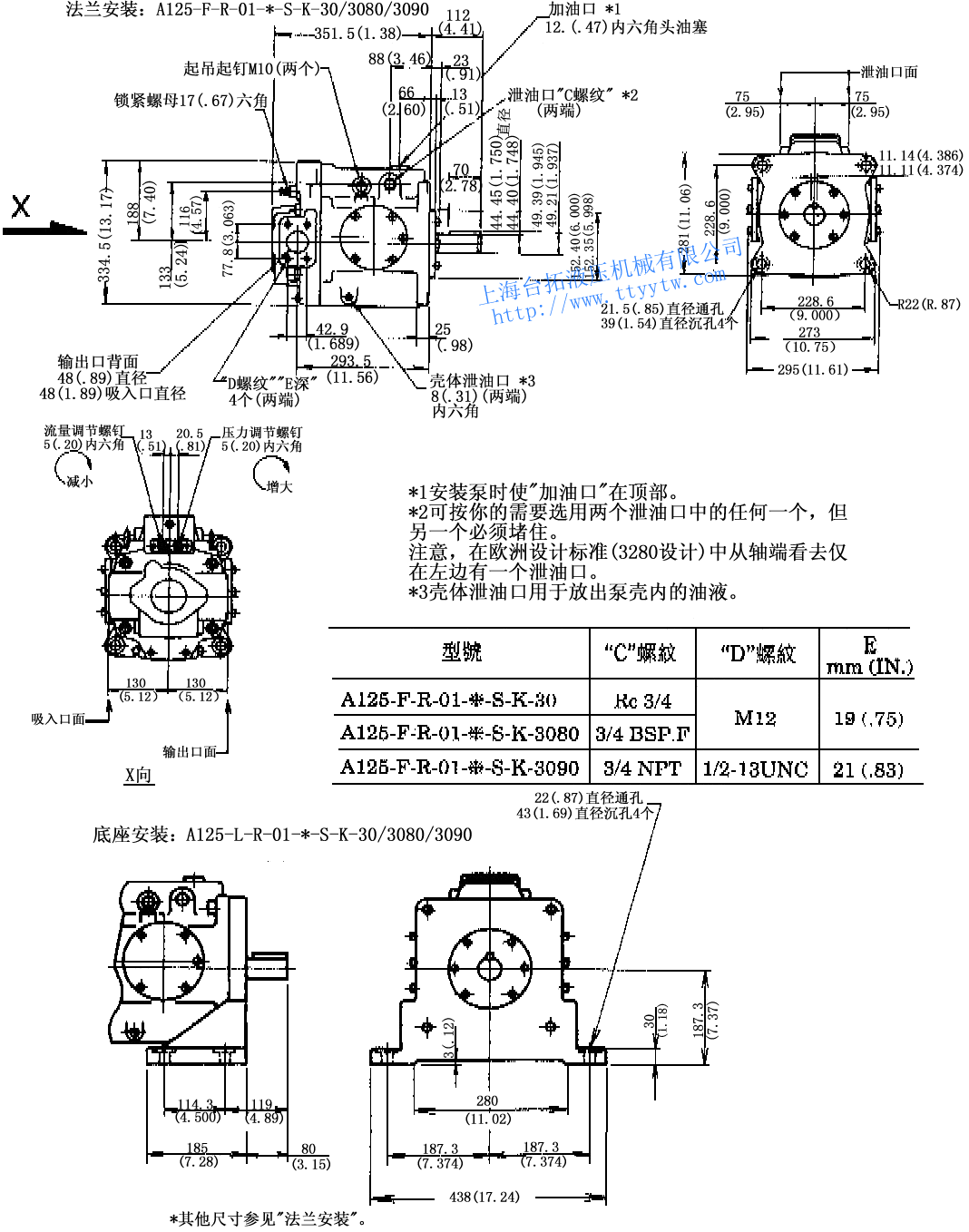

變量柱塞泵A125-F/L-R-01-*-S-K-30/3080/3090尺寸圖下載 變量柱塞泵A145-F/LR01*S-60/6080/6090尺寸圖下載

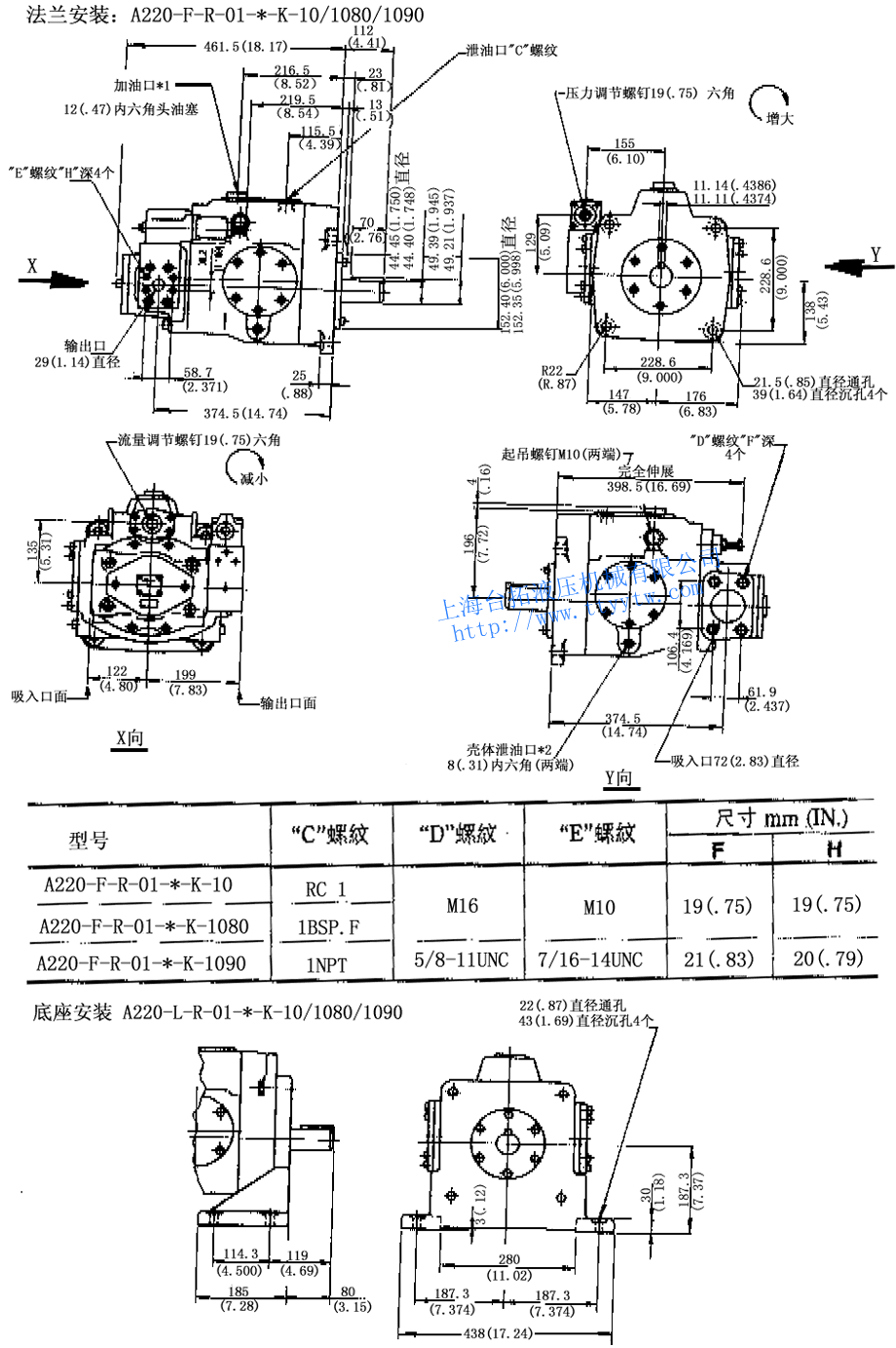

變量柱塞泵A220-F/L-R-01-*-K-10/1080/1090尺寸圖下載
變量柱塞泵A系列性能曲線

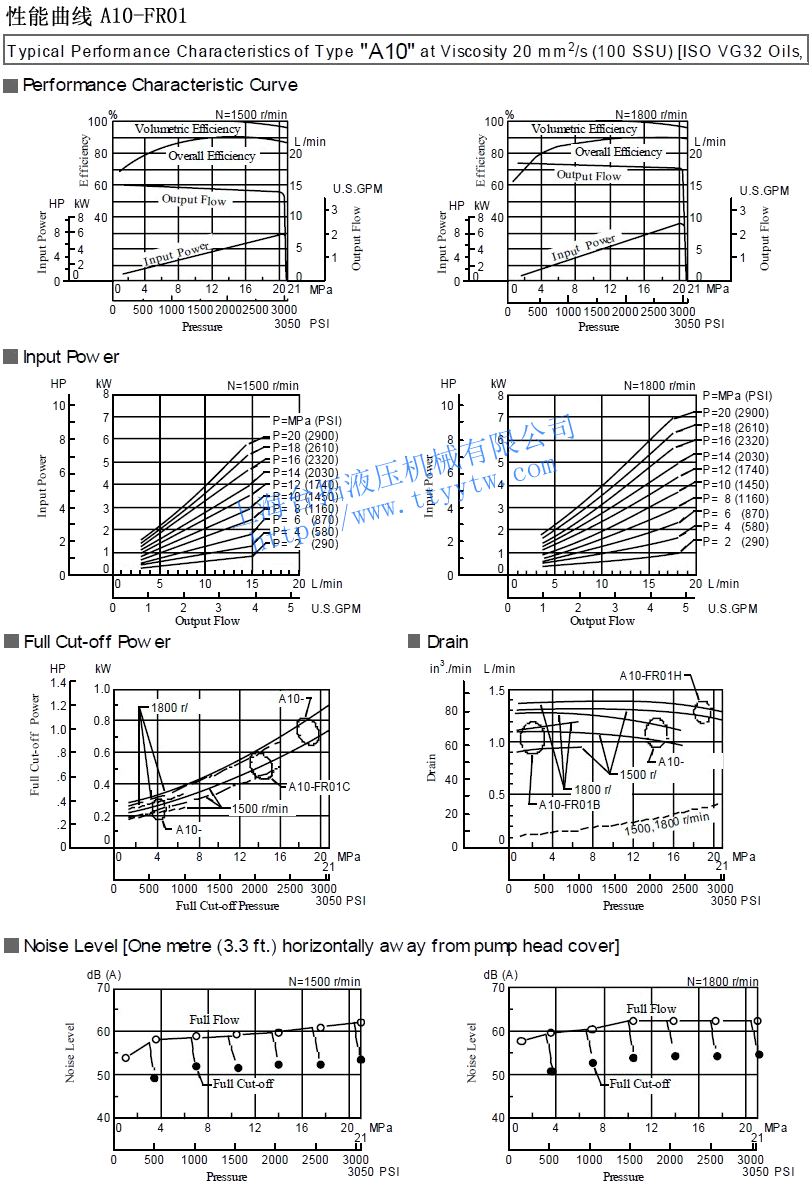

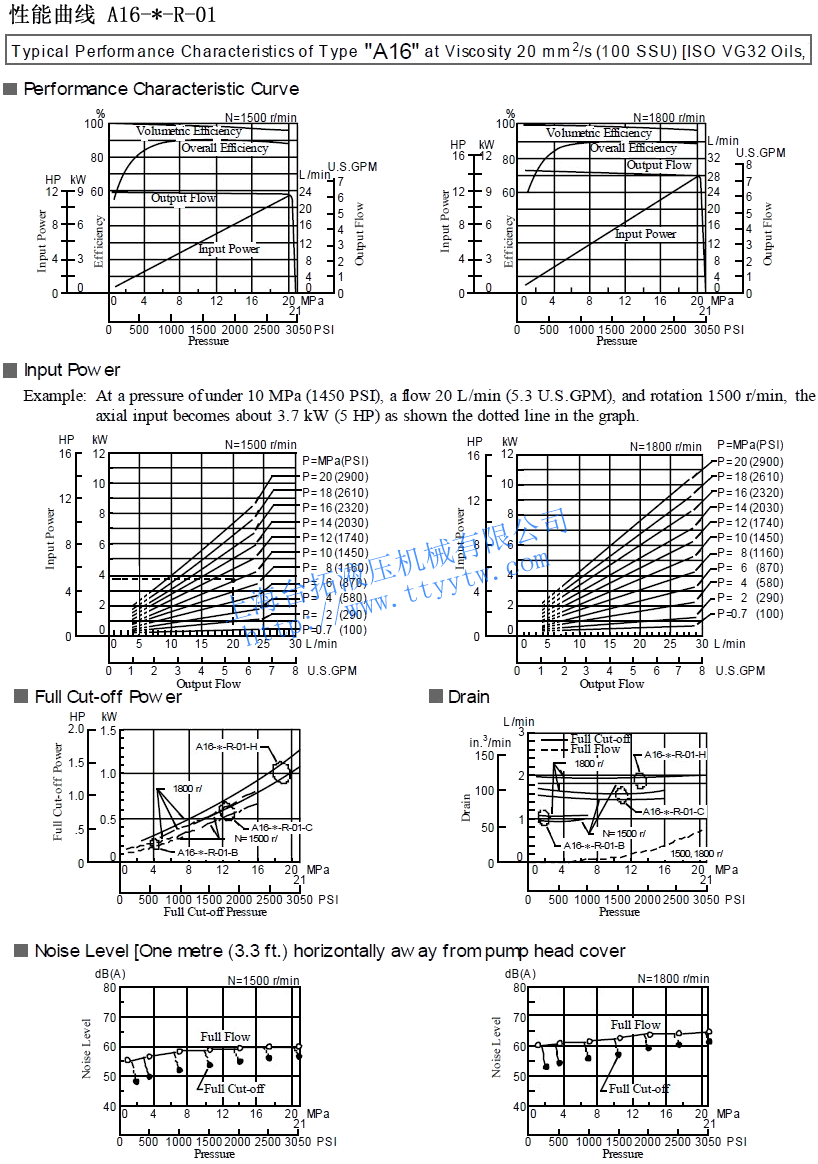

變量柱塞泵A10-FR01性能曲線下載 變量柱塞泵A16-*-R-01性能曲線下載

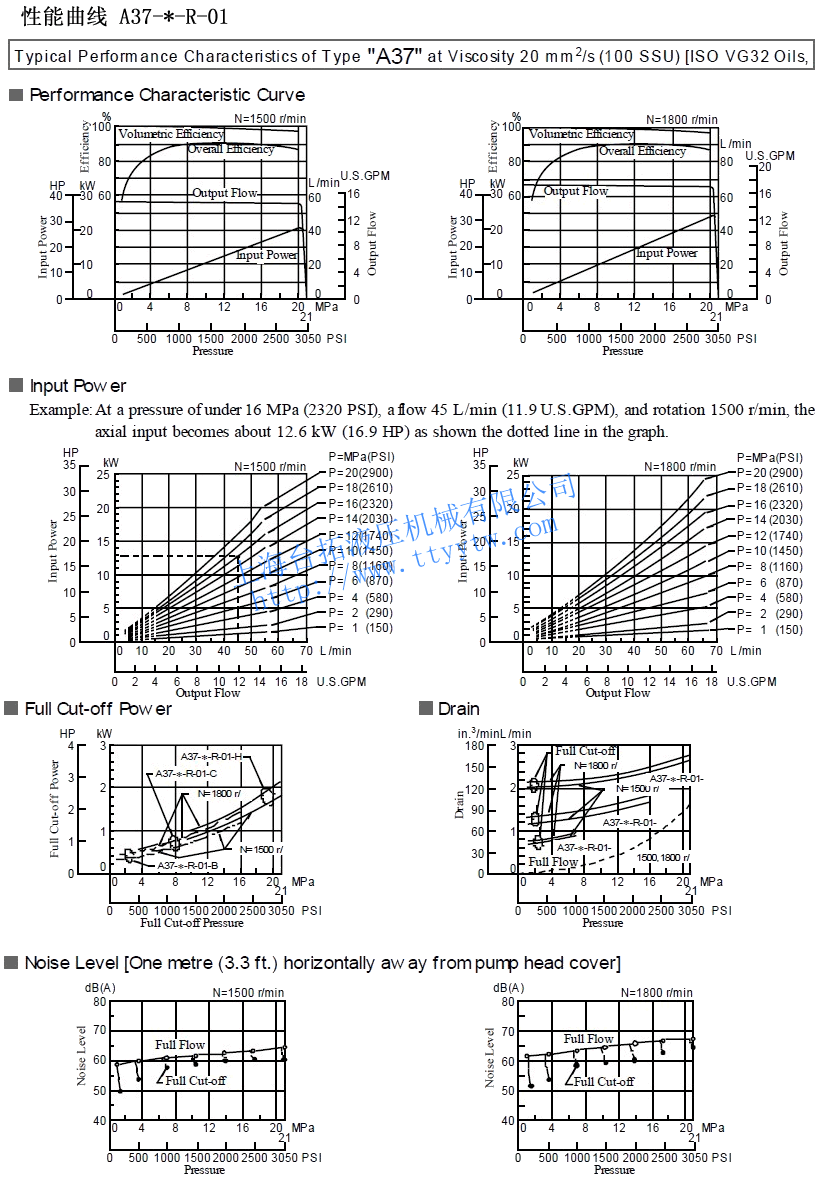

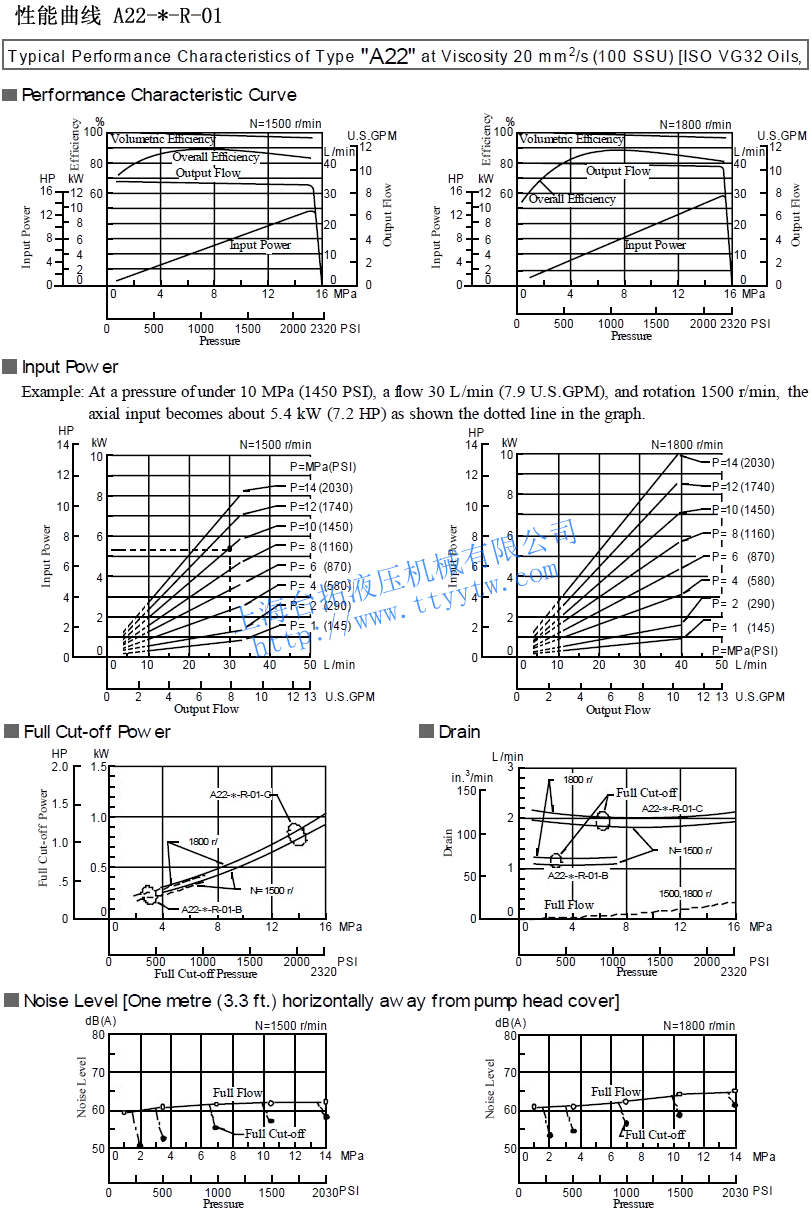

變量柱塞泵A22-*-R-01性能曲線下載 變量柱塞泵A37-*-R-01性能曲線下載

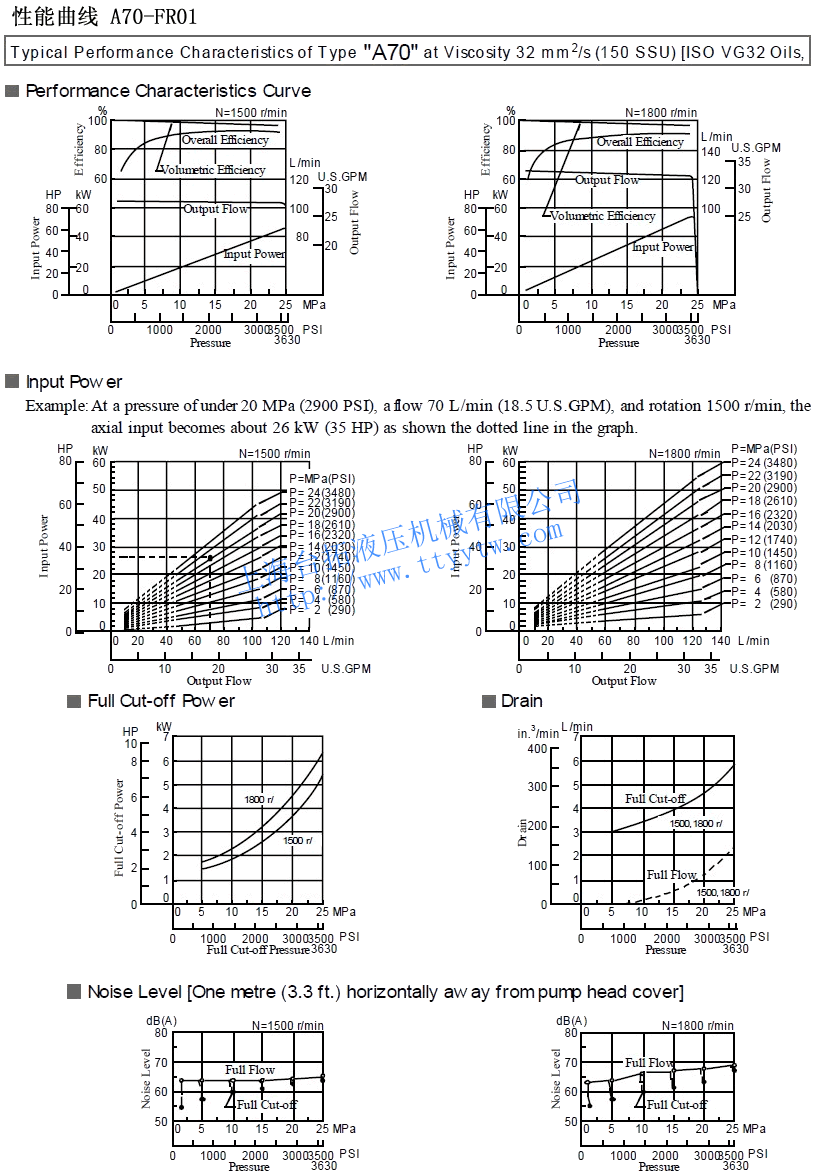

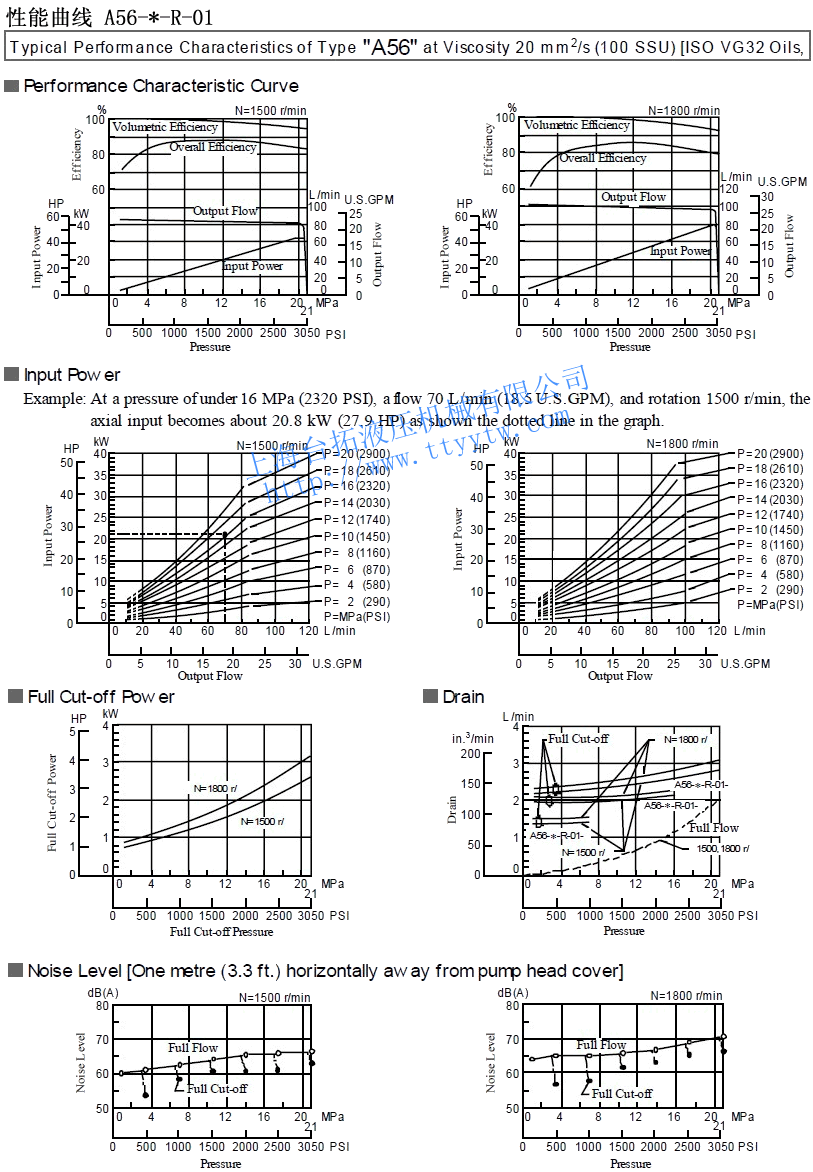

變量柱塞泵A56-*-R-01性能曲線下載 變量柱塞泵A70-*R01性能曲線下載

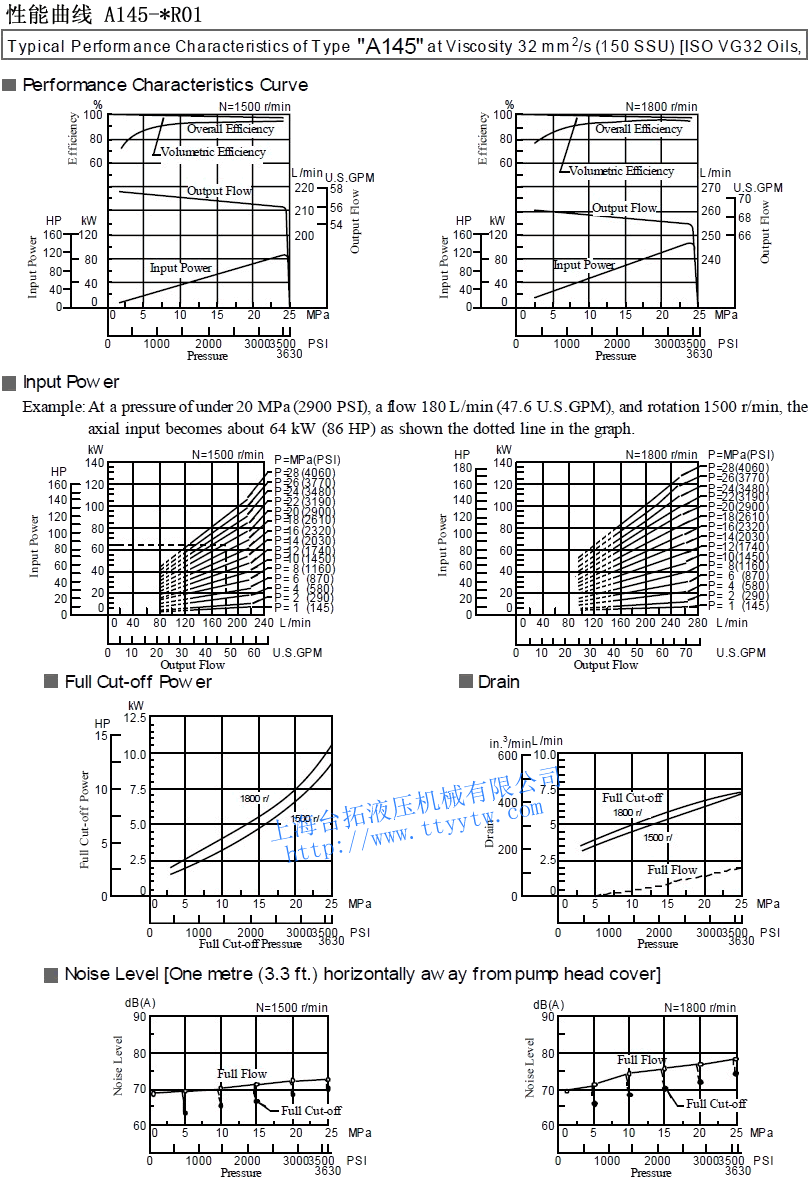

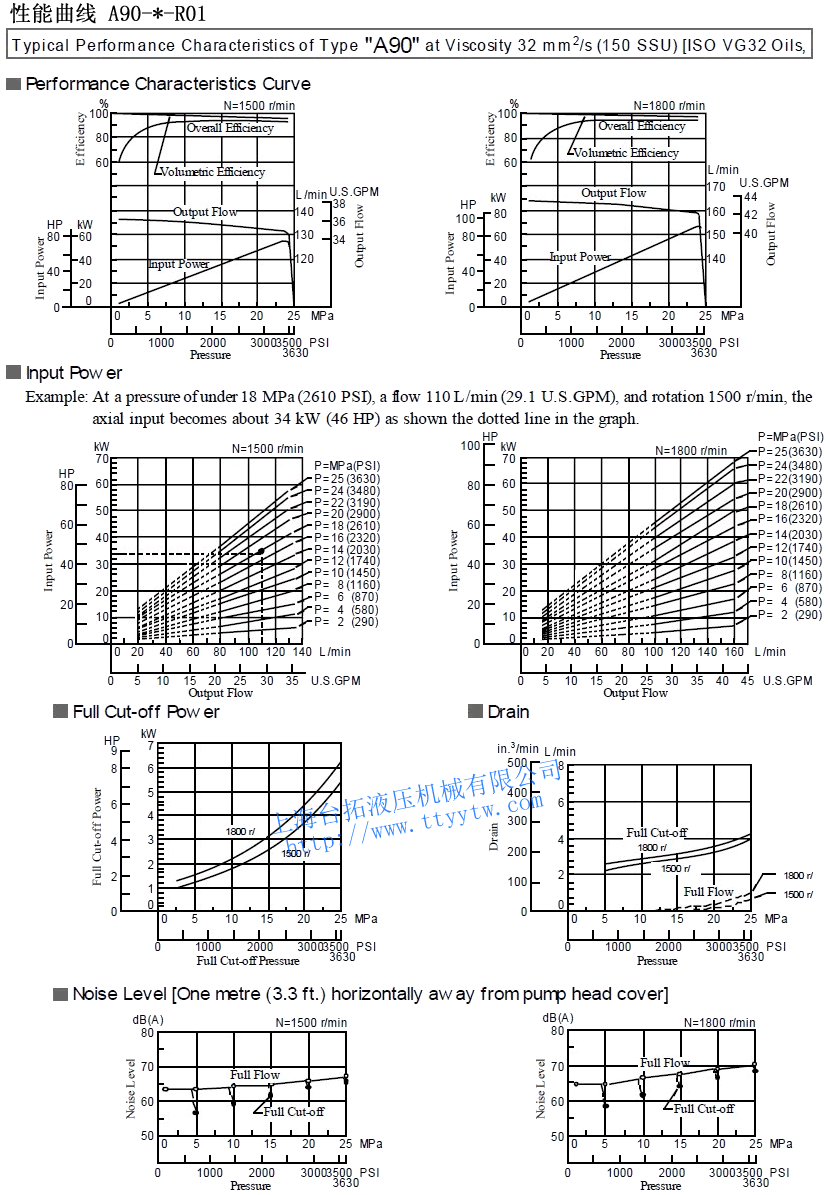

變量柱塞泵A90-*-R01性能曲線下載 變量柱塞泵A145-*R01性能曲線下載
