- 柱塞泵
-
-
變量柱塞泵PZS
產品型號：PZ3-3B,PZ3-4B,PZ3-5B,PZ3-6B
變量柱塞泵PZS壓力可達28Mpa2。采用與PVS系列一樣的圓弧形斜盤方式支撐并采用多只柱塞與配油盤實現了低噪音。
- 產品介紹
- 規格參數
變量柱塞泵PZS型號說明
PZS -4 B -100 N * -10 型號說明 泵尺寸 安裝方式 泵排量cm3/rev 變量控制方式 壓力調整范圍 設計號 PZS系列
變量柱塞泵3,4,5,6 B：法蘭安裝型
A：腳座安裝型70,100,130

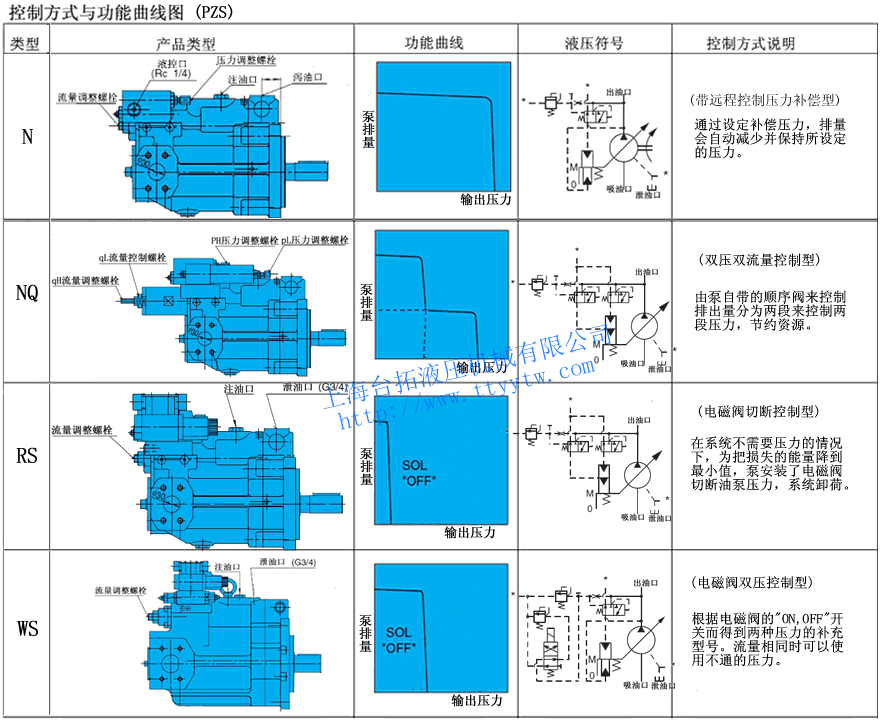

180,220N：壓力補償型
見控制方式1：2～7Mpa
3：2～21Mpa
4：2～28Mpa10 備注：PZS-5B/6B最大工作壓力為25MPa(255kgf/cm2)。
變量柱塞泵PZS規格表
型 號 排量
cm3/rev額定
壓力Mpa固定泵(備注1) 壓力調整
范圍Mpa最大工作
壓力Mpa轉速范圍r/分 配管尺寸 重量
(kg)容量cm3/rev 壓力Mpa 最低 最高 出油口 吸油口 泄油口 PZS-3B-70*1-10 70
(45～70)21 3.6～8.18 21 2～7 28 500 1800 1-1/2" 1-1/4" 3/4" 37 PZS-3B-70*3-10 2～21 PZS-3B-70*4-10 2～28 PZS-4B-100*1-10 100
(40～100)21 3.6～15.8 21 2～7 28 500 1800 2" 2" 3/4" 58 PZS-4B-100*3-10 2～21 PZS-4B-100*4-10 2～28 PZS-5B-130*1-10 130
(51～130)21 3.6～32.3 21 2～7 25 500 1800 2-1/2" 2-1/2" 3/4" 86 PZS-5B-130*3-10 2～21 PZS-5B-130*4-10 2～25 PZS-6B-180*1-10 180
(101～180)21 3.6～63.9 21 2～7 25 1800 2-1/2" 3" 3/4" 123 PZS-6B-180*3-10 2～21 PZS-6B-180*4-10 2～25 PZS-6B-220*1-10 220
(124～220)21 3.6～63.9 21 2～7 25 500 1500 2-1/2" 3" 3/4" 136 PZS-6B-220*3-10 2～21 PZS-6B-220*4-10 2～25 備注1：a、固定的泵浦可通過與IP泵浦連結。b、泵浦控制形式為N，RS，WS，NQ。c、上述型號柱塞泵均為順時針方向(從軸端看)。
變量柱塞泵PZS尺寸圖

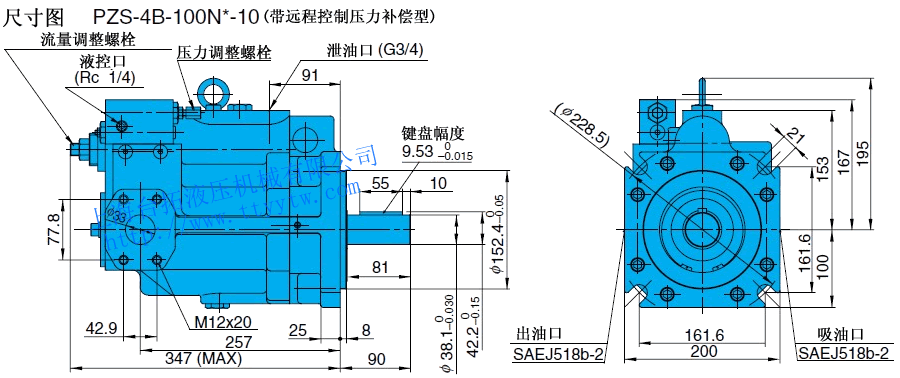

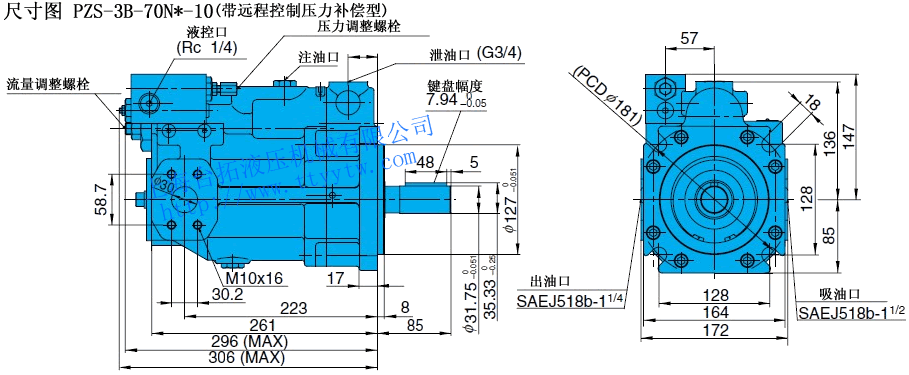

變量柱塞泵PZS-3B-70N*-10尺寸圖下載 變量柱塞泵PZS-4B-100N*-10尺寸圖下載

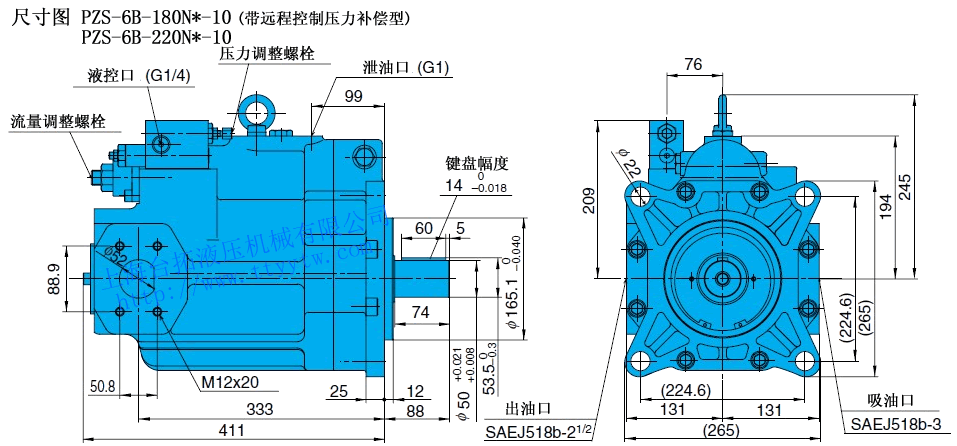

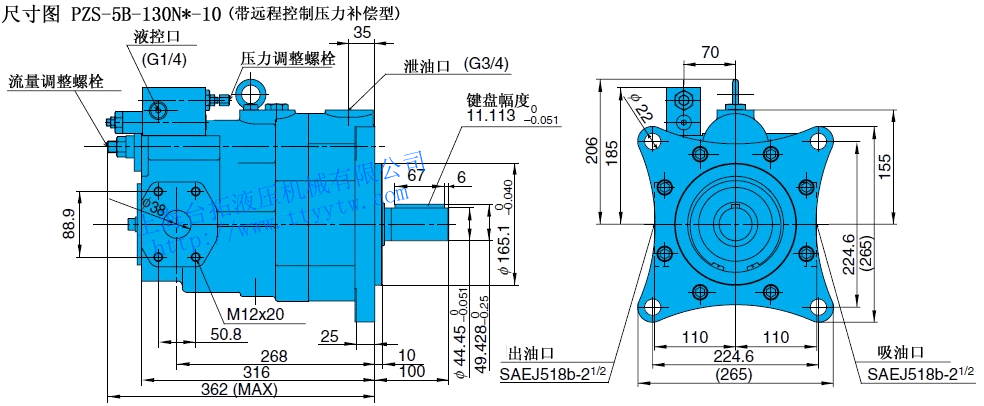

變量柱塞泵PZS-5B-130N*-10尺寸圖下載 變量柱塞泵PZS-6B-180/220N*-10尺寸圖下載

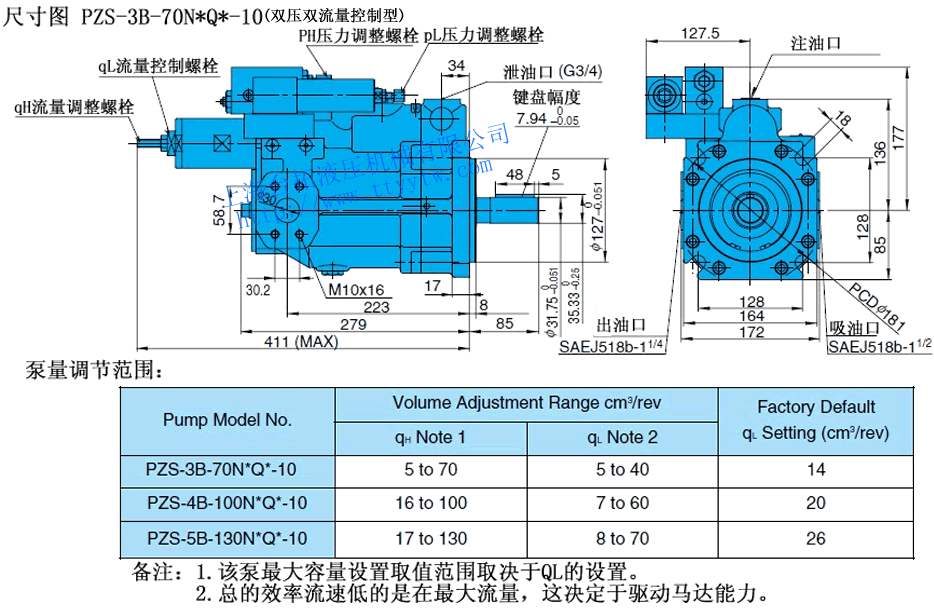

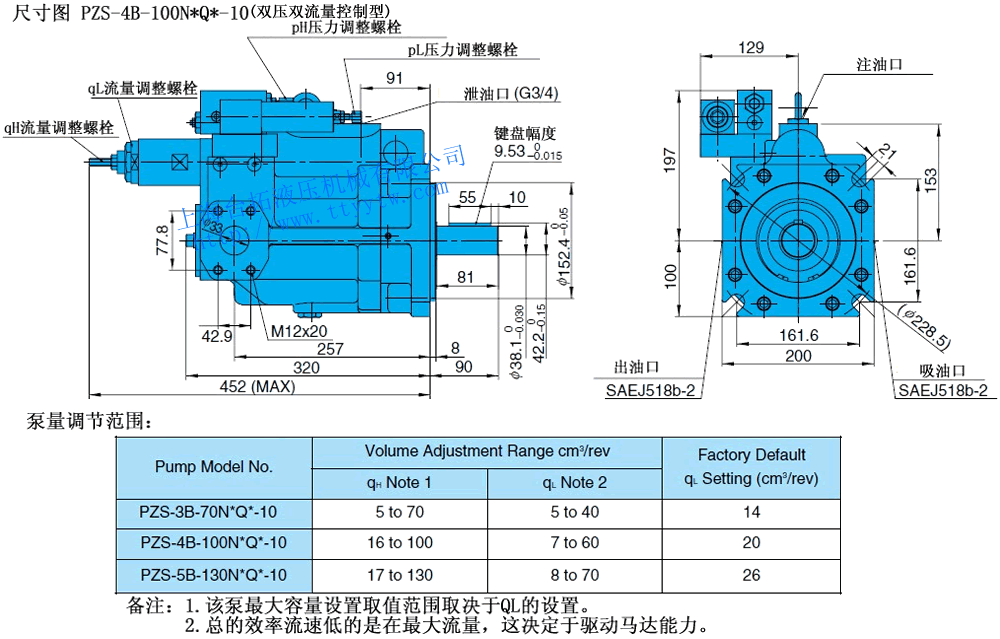

變量柱塞泵PZS-3B-70N*Q*-10尺寸圖下載 變量柱塞泵PZS-4B-100N*Q*-10尺寸圖下載

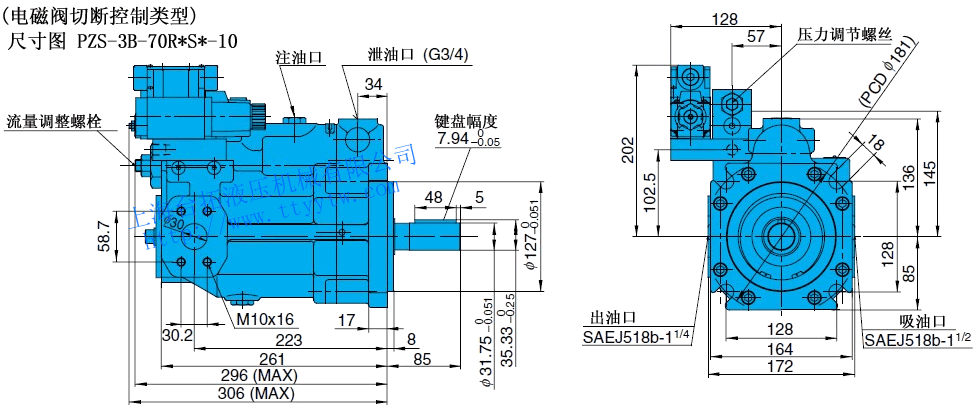

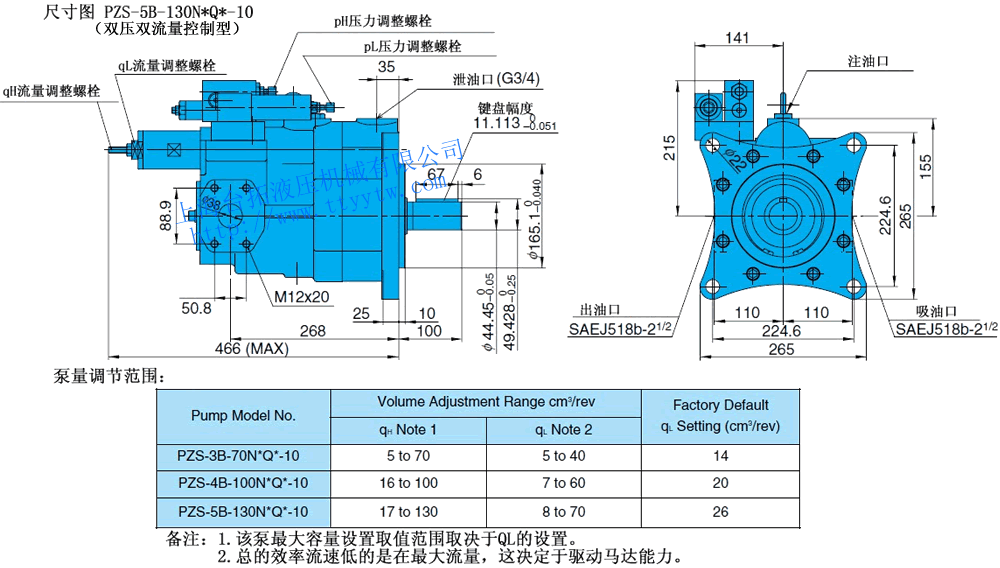

變量柱塞泵PZS-5B-130N*Q*-10尺寸圖下載 變量柱塞泵PZS-3B-70R*S*-10尺寸圖下載

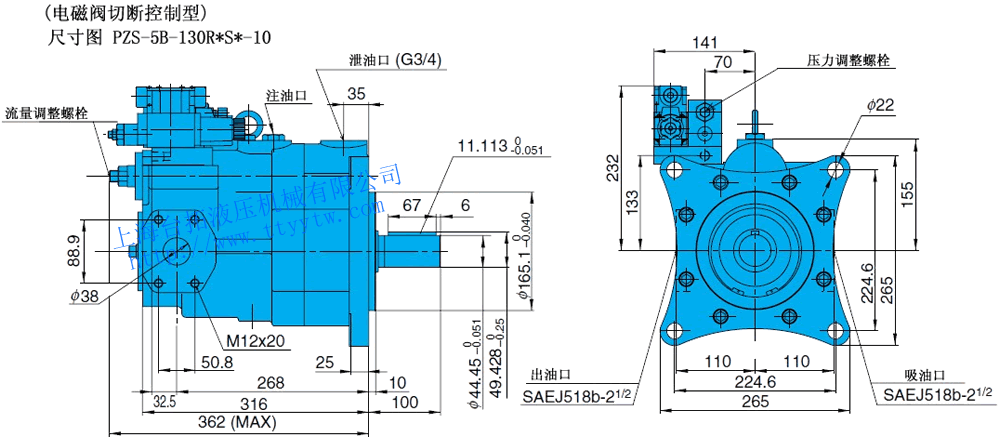

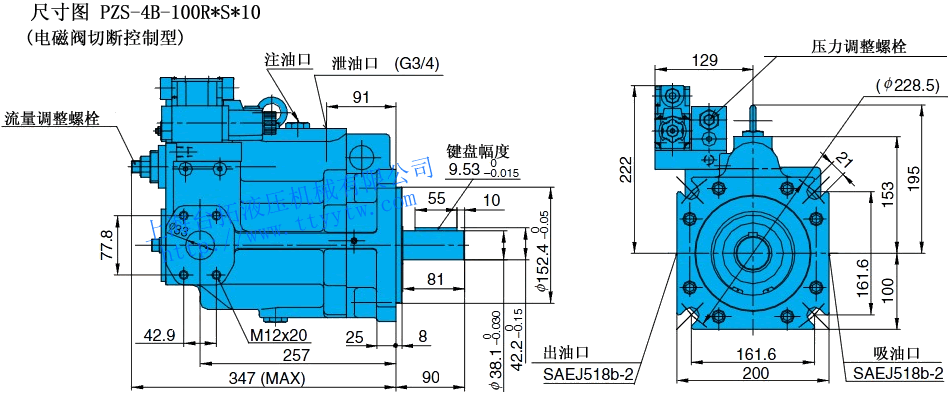

變量柱塞泵PZS-4B-100R*S*-10尺寸圖下載 變量柱塞泵PZS-5B-130R*S*-10尺寸圖下載

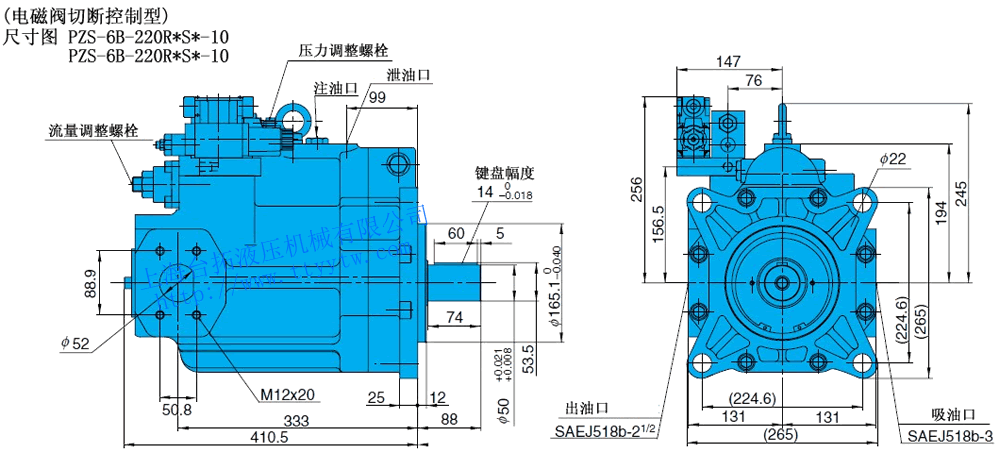

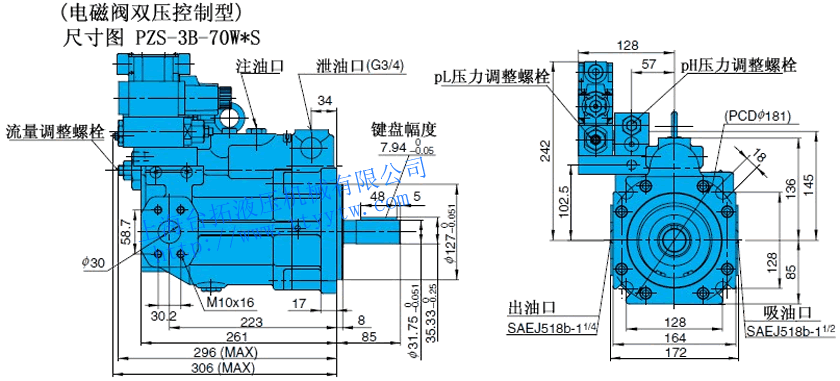

變量柱塞泵PZS-6B-180/220R*S*-10尺寸圖下載 變量柱塞泵PZS-3B-70W*S尺寸圖下載

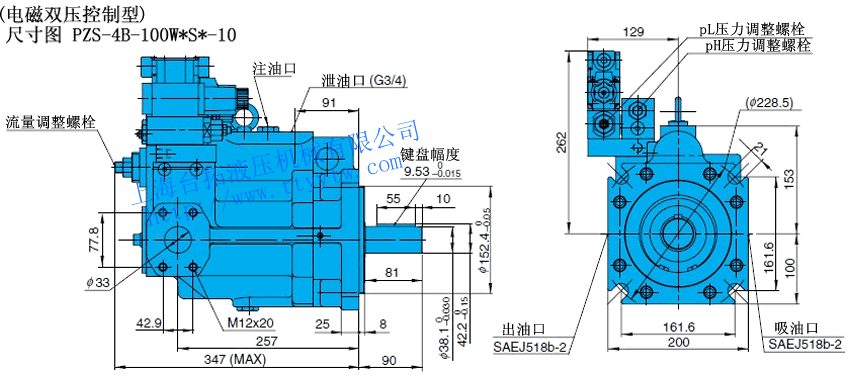

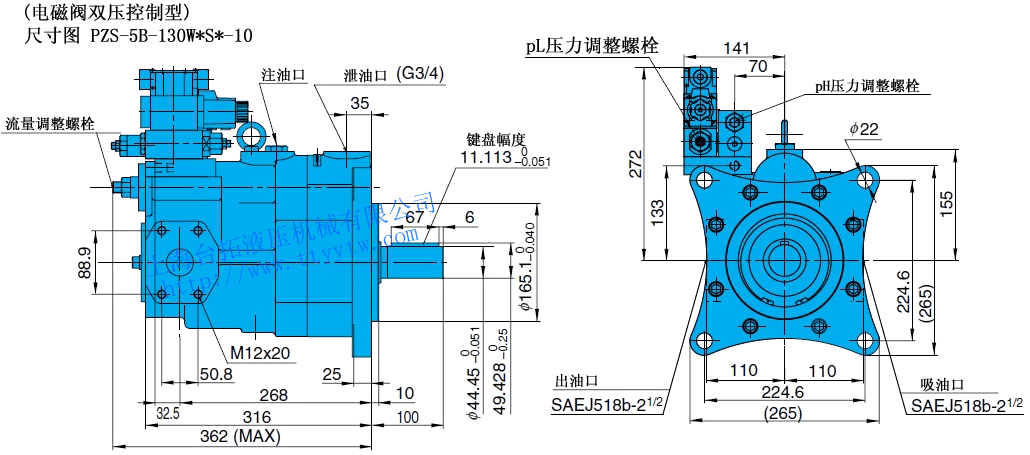

變量柱塞泵PZS-4B-100W*S*-10尺寸圖下載 變量柱塞泵PZS-5B-130W*S*-10尺寸圖下載

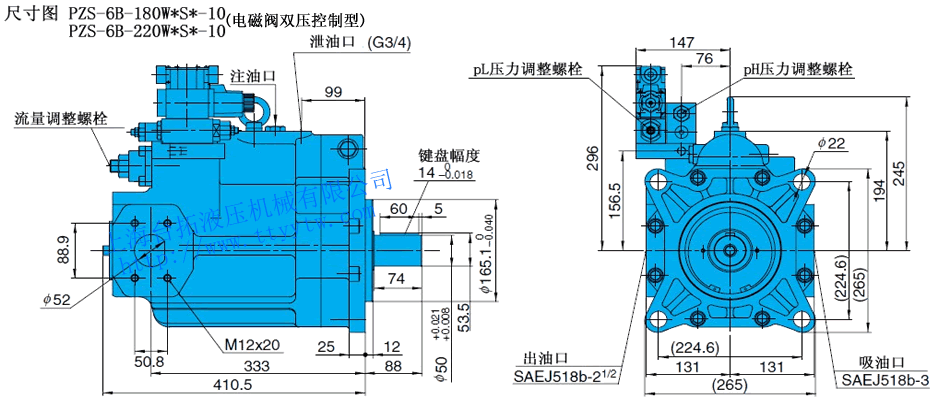

變量柱塞泵PZS-6B-180/220W*S*-10尺寸圖下載
變量柱塞泵PZS性能曲線

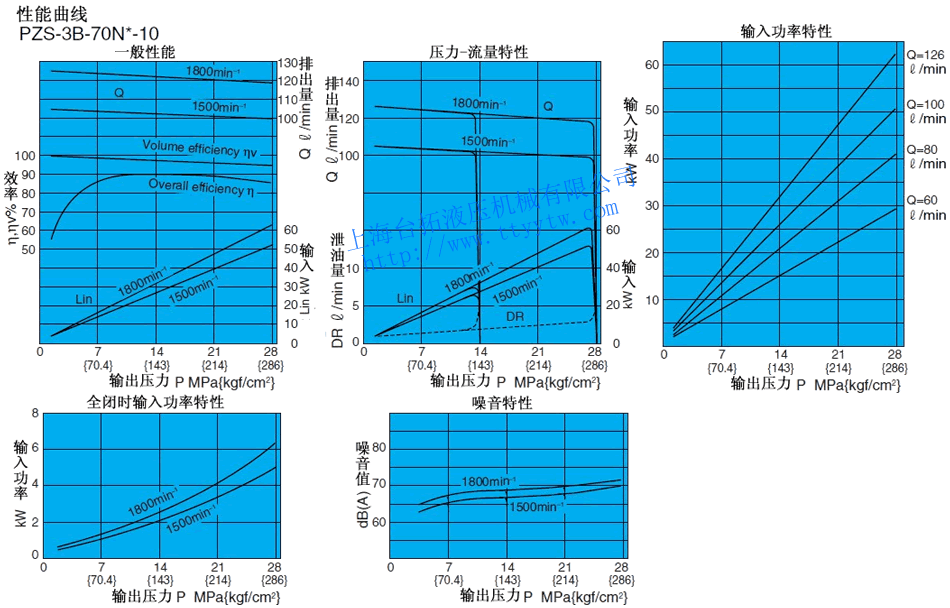

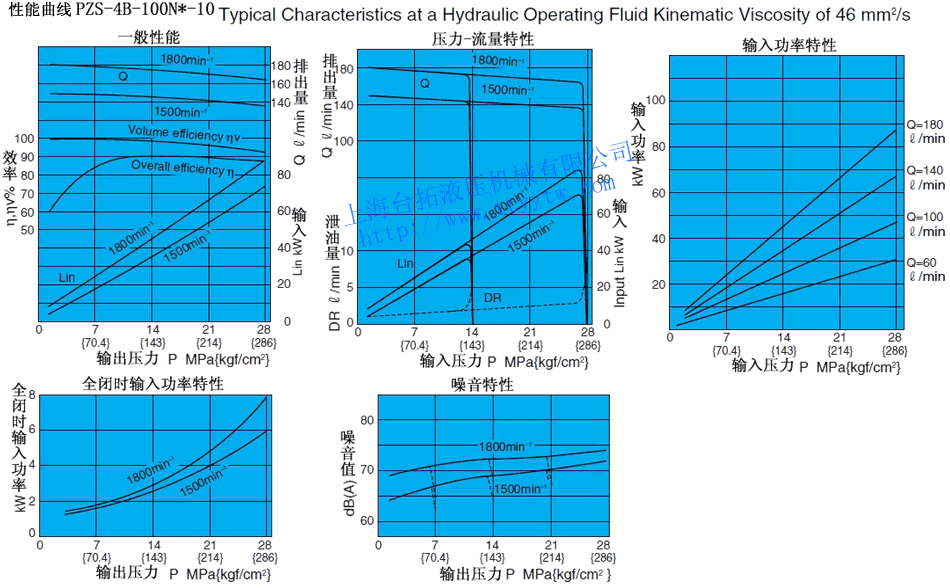

變量柱塞泵PZS-3B-70N*-10性能曲線下載 變量柱塞泵PZS-4B-100N*-10性能曲線下載

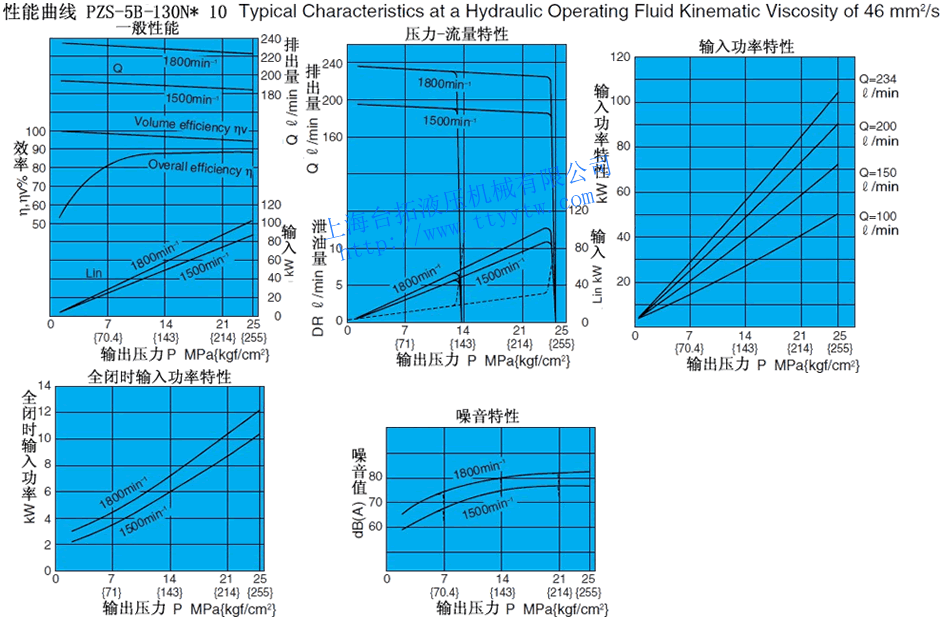

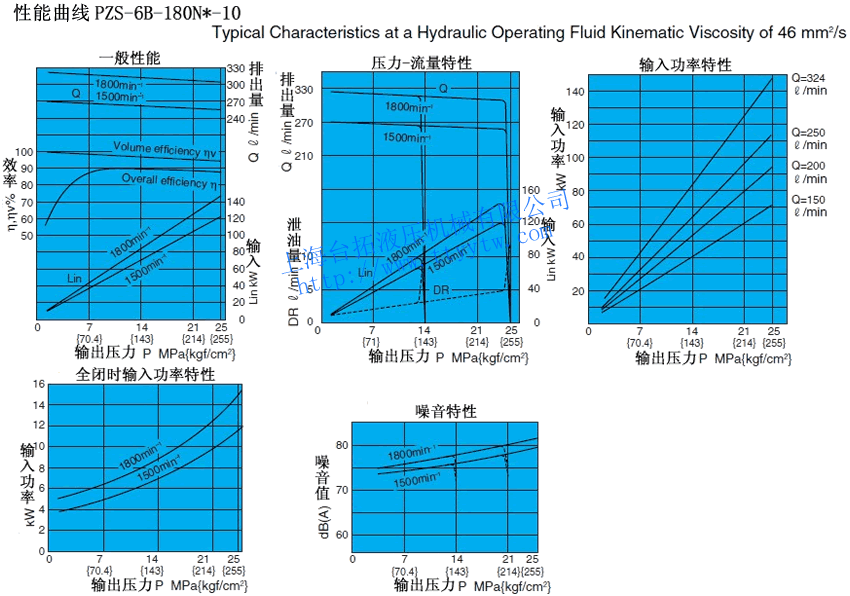

變量柱塞泵PZS-5B-130N*-10性能曲線下載 變量柱塞泵PZS-6B-180N*-10性能曲線下載

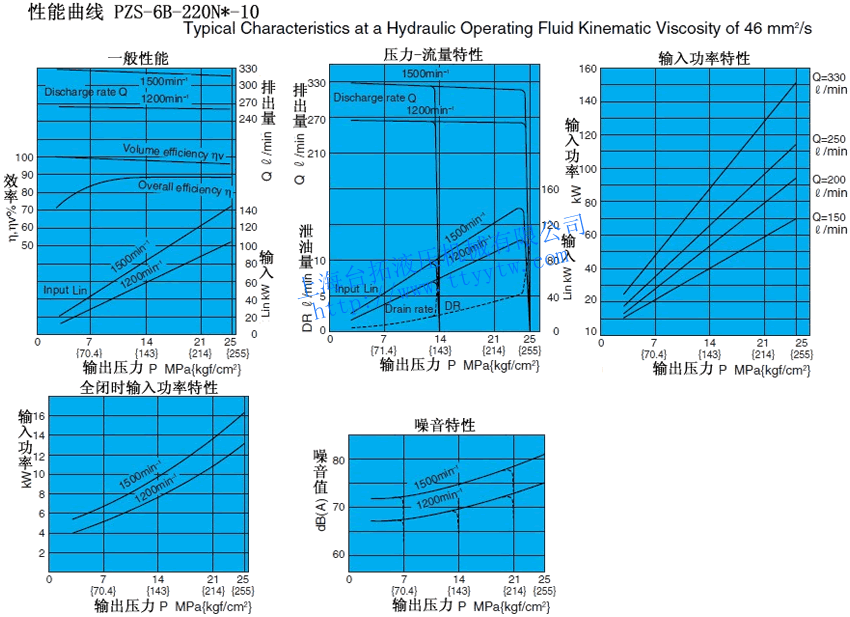

變量柱塞泵PZS-6B-220N*-10性能曲線下載
