- 方向控制閥
-
-
手動換向閥DMT,DMG
產品型號：DMT,DMG
手動換向閥DMG,DMT用手操作手動桿，使回路中油液的流向得以控制，達到方向控制的目的。
- 產品介紹
- 規格參數
手動換向閥DMG,DMT型號說明
DMT -06 -3C6 -W 型號說明 油口尺寸 閥芯機能 中位復位方式 手動換向閥
DMG-板式
DMT-管式02：6通徑(1/4")
03：10通徑(3/8")
04：16通徑(1/2")
06：25通徑(3/4")
10：32通徑(1 1/4")參見下表 W：彈簧復位
O：鋼珠定位手動換向閥DMG,DMT閥芯機能表
3位 彈簧對中 3C2
3C4
2B2
3C3
3C6
手動換向閥DMG,DMT規格表
型號 最大流量 ?/min 最高使用壓力
MPa容許背壓
MPa重量 kg 管式 板式 管式 板式 管式 板式 - DMG-02 - 30 25 2 - 1.5 DMT-03 DMG-03 50 50 10 4.5 3.7 DMT-04 - 100 - 14 7.6 - DMT-06 - 180 - 13 - DMT-10 - 300 - 22 - 備注：1、現成規格閥心為2B2、3C2、3C3、3C4、3C6，若有特殊規格，請聯系上海臺拓液壓技術部。2、3C3、3C6中間位置之最大流量較小，容許背壓亦小。3、背壓高于7MPa時，請直接將泄油口接回油箱。4、手動桿力矩，隨容許背壓改變。
手動換向閥DMG,DMT剖面圖

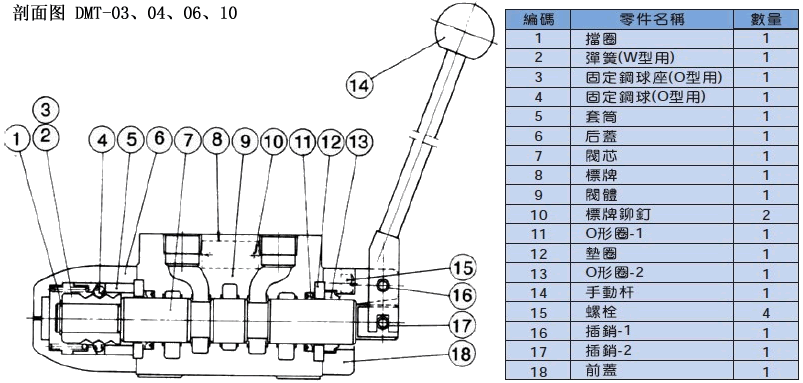

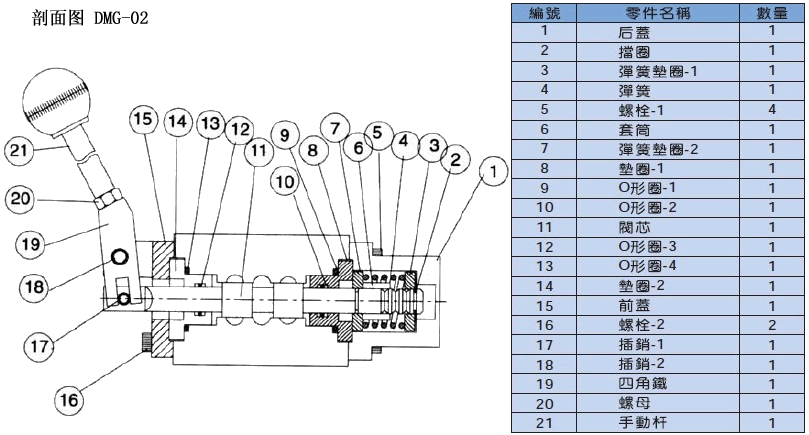

手動換向閥DMT-03/04/06/10剖面圖下載 手動換向閥DMG-02剖面圖下載

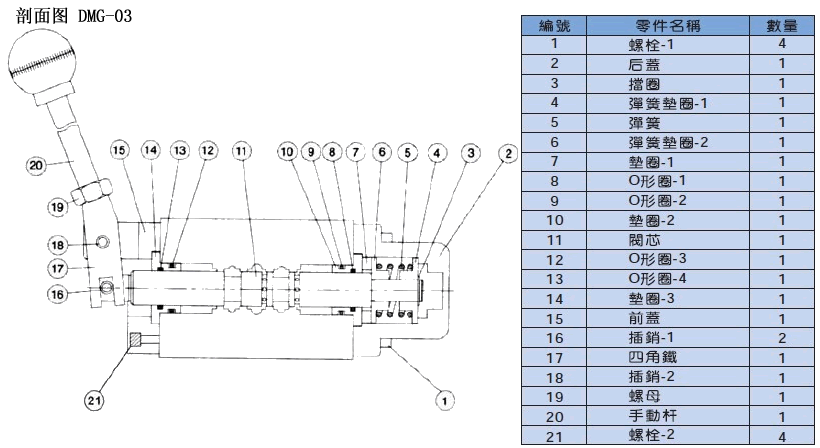

手動換向閥DMG-03剖面圖下載
手動換向閥DMG,DMT尺寸圖

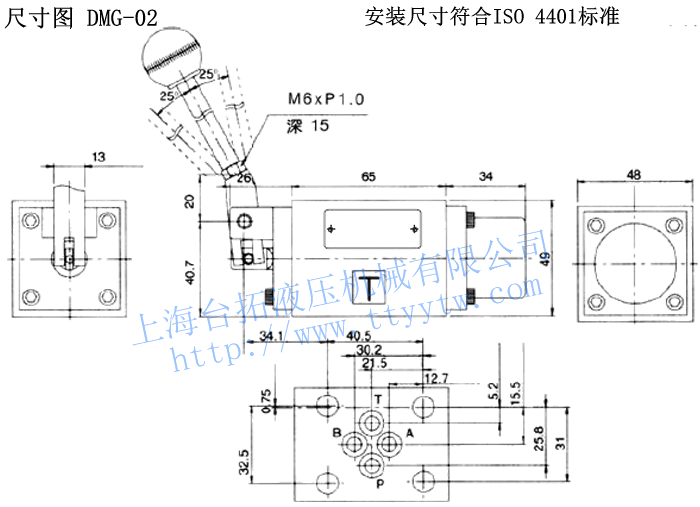

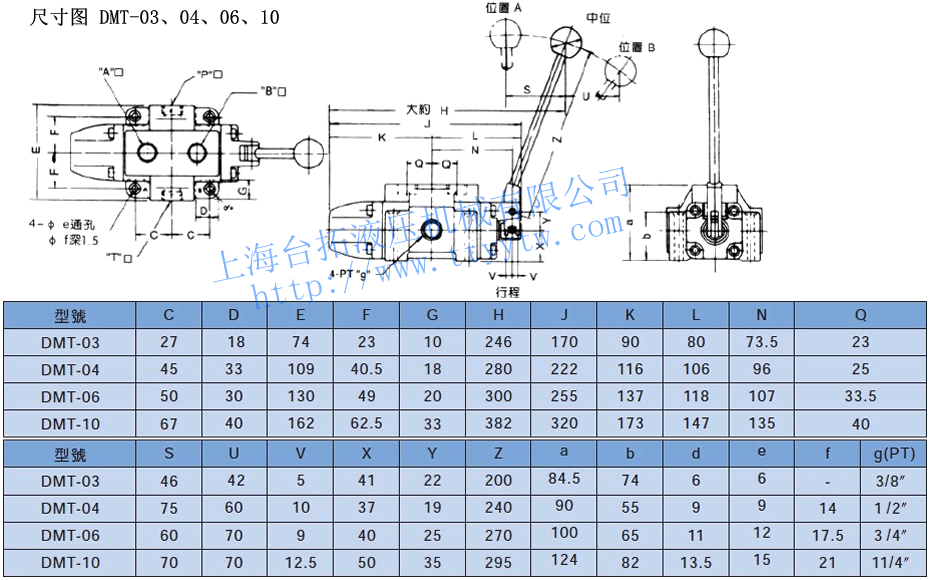

手動換向閥DMT-03/04/06/10尺寸圖下載 手動換向閥DMG-02尺寸圖下載

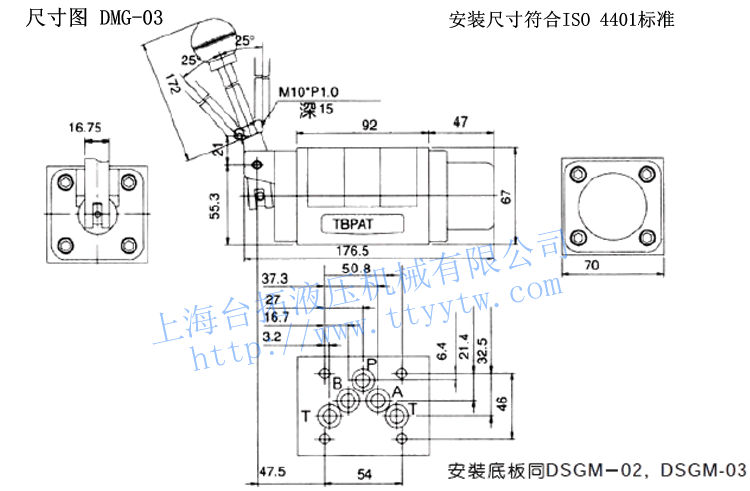

手動換向閥DMG-03尺寸圖下載
