- 柱塞泵
-
-
柱塞泵V15~70(日制)
產品型號：V8,V15,V15(Y型),V23,V38,V50,V70
變量柱塞泵V系列低噪音，動力損失小，油的溫升慢。
- 產品介紹
- 規格參數

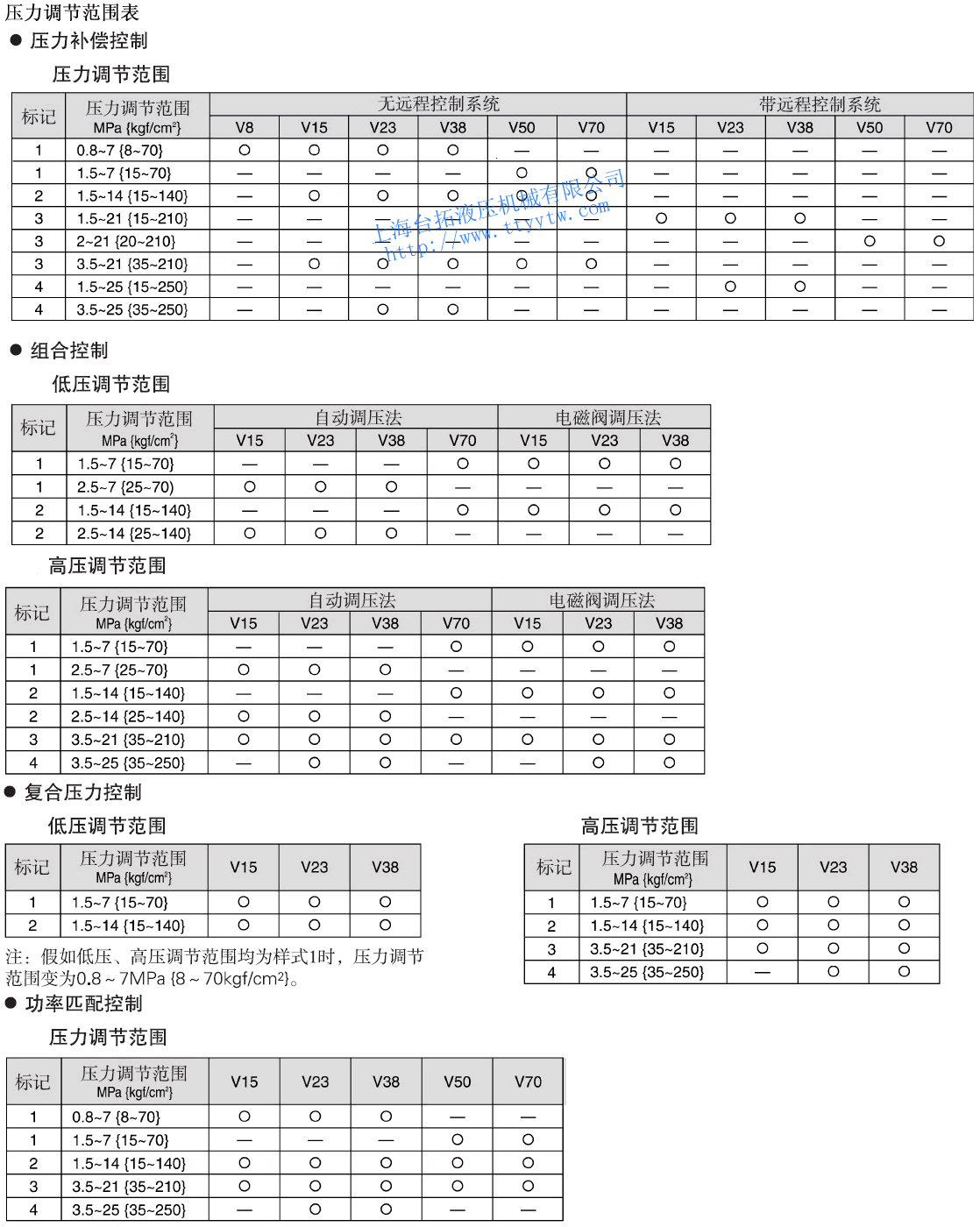

變量柱塞泵V系列型號說明
F -V 38 A 3 R X -95 -RC 適用液體標記 型號 排量 控制方式 壓力
范圍旋轉方向 油管配
管方向設計號 控制方法Ⅲ 無標記:
含石油成分液壓油
W:含水/乙二醇液壓油
F:含W/O乳化液成分液壓油V系列
柱塞泵見下表 A:壓力補償控制
C:組合控制
D:復合壓力控制
SA:功率匹配控制壓力
范圍(從軸端看)
R:順時針
L:逆時針無標記:
軸向油管口
X:
側面油管口20:泵型號V8,V50
95:泵型號V15,V38
30:泵型號V23
35:泵型號V23
60:泵型號V70無標記:
無遠程控
制系統
RC:
帶遠程控
制系統備注：控制方法為A，CH或SA的情況下設計代號為35泵型號為V23。控制方法為CJ或D的情況下設計代號為60泵型號為V70。
變量柱塞泵V系列規格表
型 號 工作壓力MPa 理論排量
cm3/rev.排量調節范圍1800Min?1
?/min
允許轉速M(fèi)in?1 重量(帶控制A)kg 最大 額定 軸向口 側面口 V8 7 7 8.0 4～14.4 500～1800 - 8.9 V15 21 14 14.8 5.6～26.6 12.8 14.5 V15(Y型) 7 7 14.8 5.6～26.6 13.5 V23 25 17.5 23.0 11～41.4 18.4 21.5 V38 25 17.5 37.7 28～68 24.4 26 V50 21 14 51.6 0～93 - 50 V70 21 14 69.8 20～126 - 55 備注：1、JR-G(T)02和JRP-G02推薦用于遠程控制系統的溢流閥。當泄油口阻塞時，壓力補償機構不能工作，這樣就會變成一種定量泵狀態。2、因油泵不附帶支腳、客戶可根據需求單獨訂購。

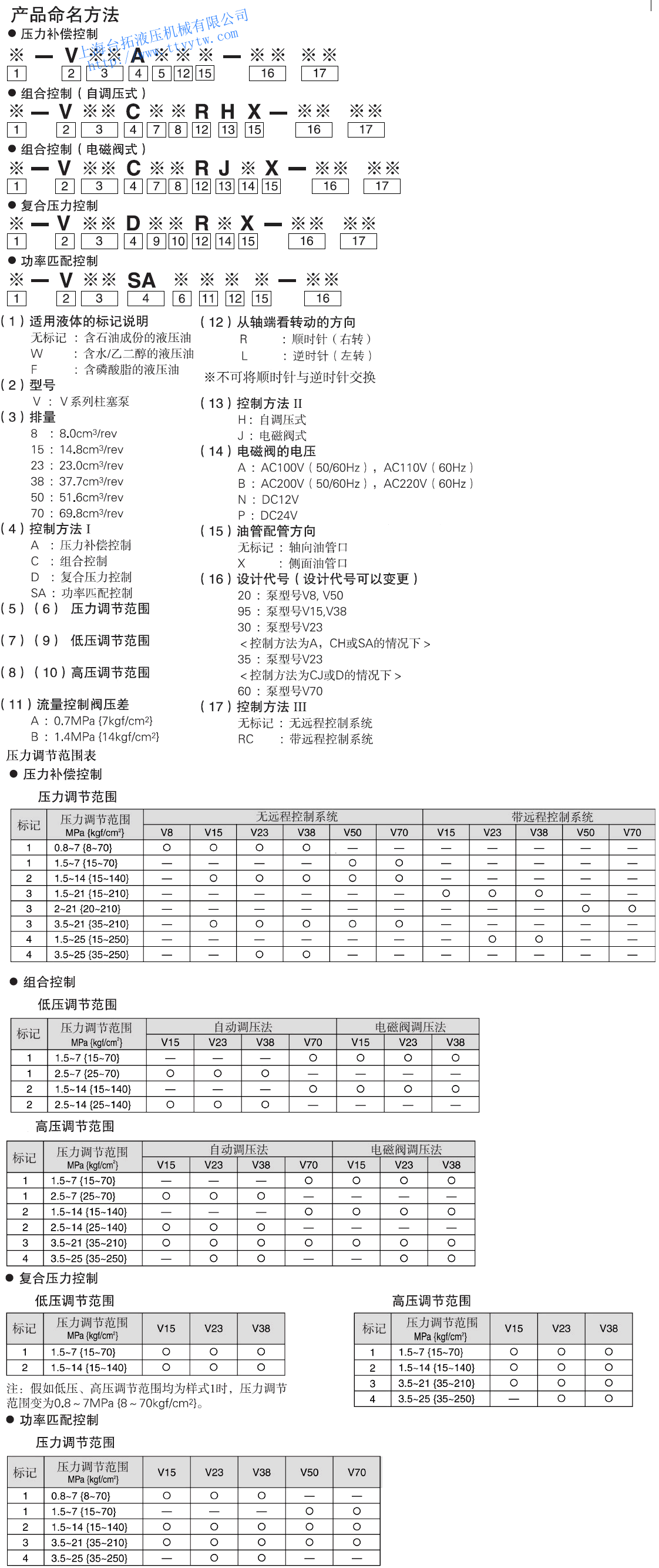

變量柱塞泵系列產品命名方法

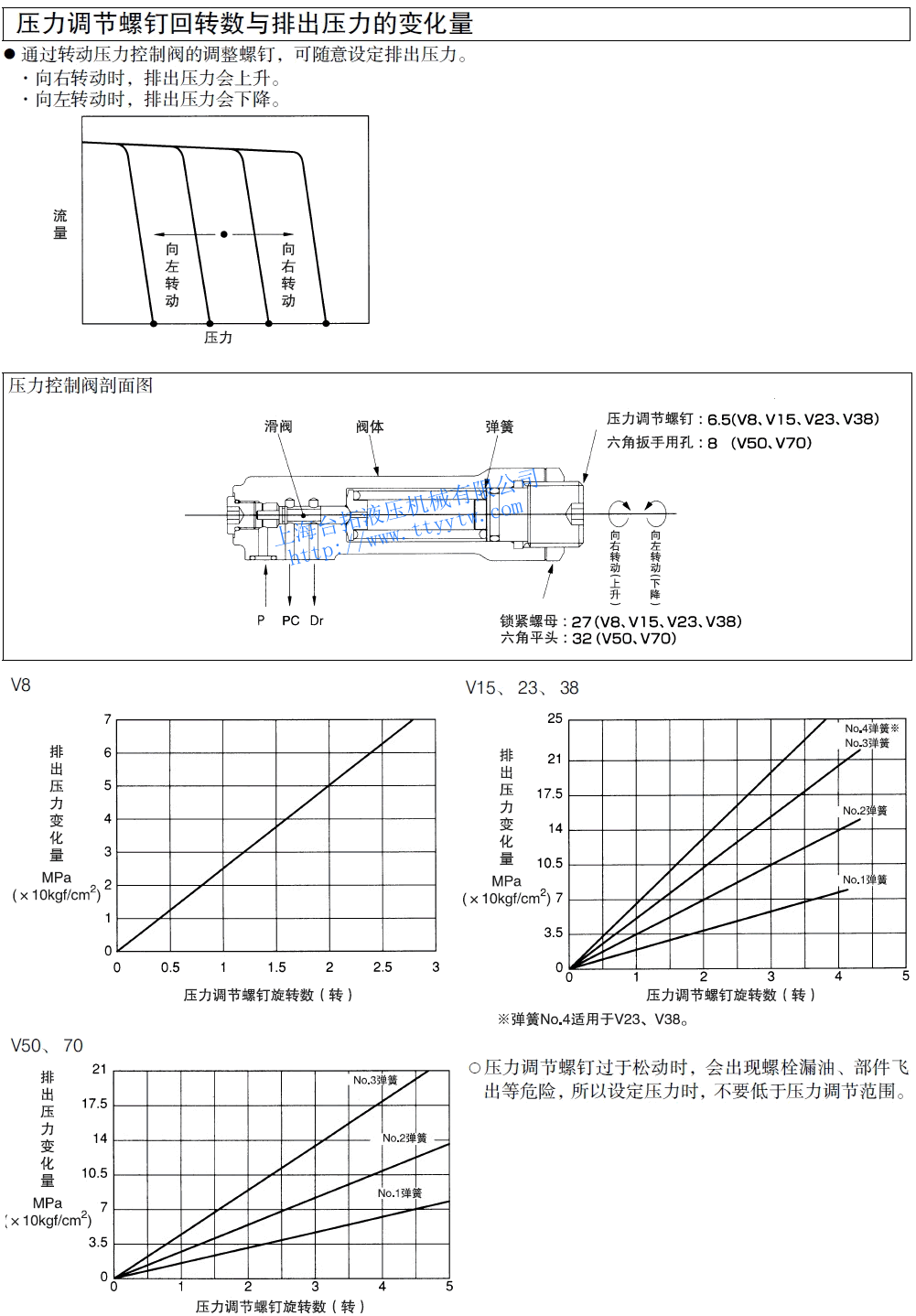

變量柱塞泵V系列壓力調節螺釘回轉數與排出壓力的變化量
變量柱塞泵V系列壓力調節螺釘回轉數與排出壓力的變化量下載

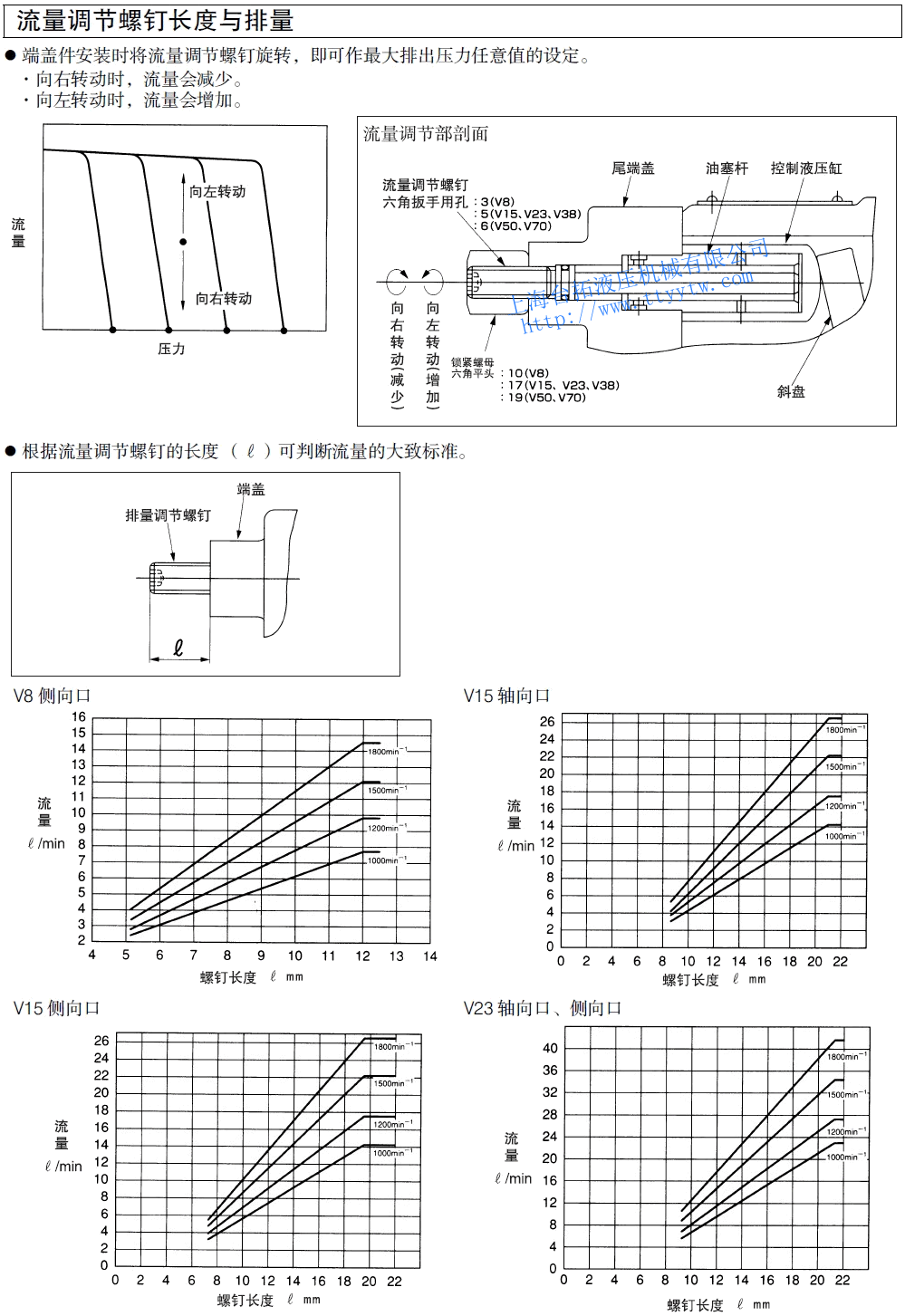

變量柱塞泵V系列流量調節螺釘長度與排量
變量柱塞泵V系列流量調節螺釘長度與排量下載

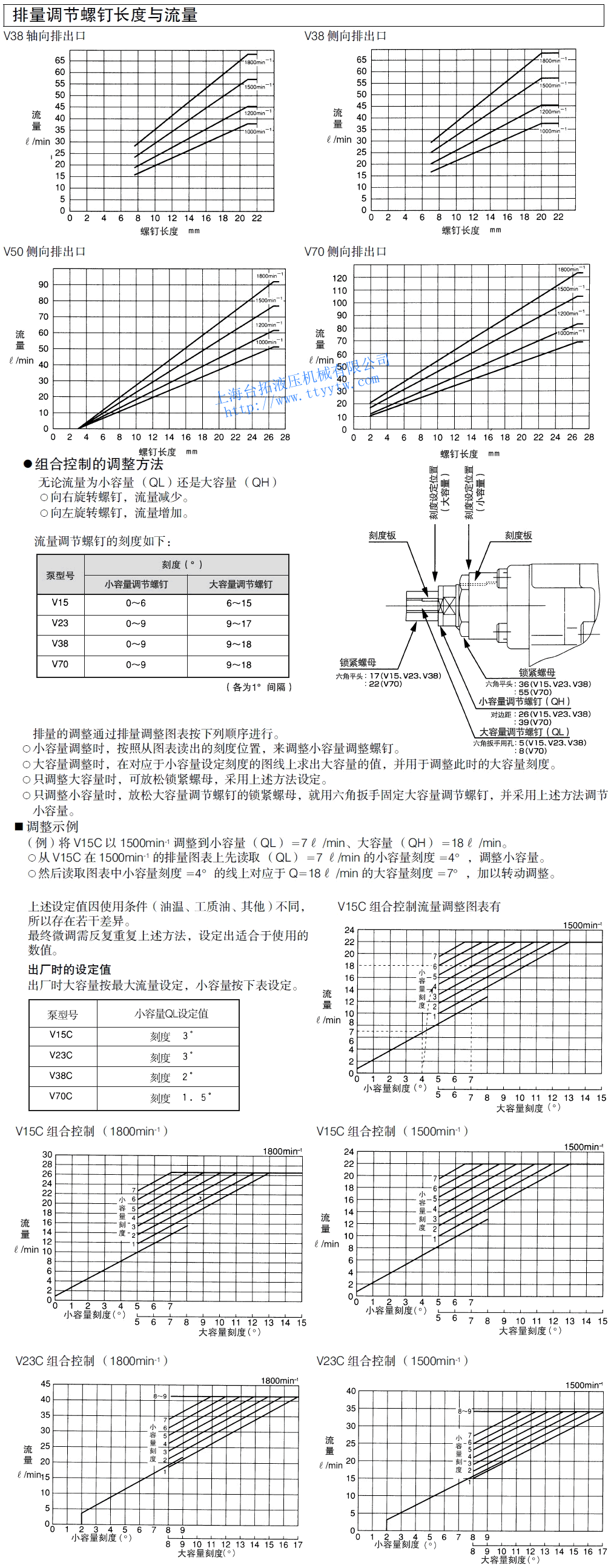

變量柱塞泵V系列排量調節螺釘長度與流量
變量柱塞泵V系列流量調節螺釘長度與流量下載

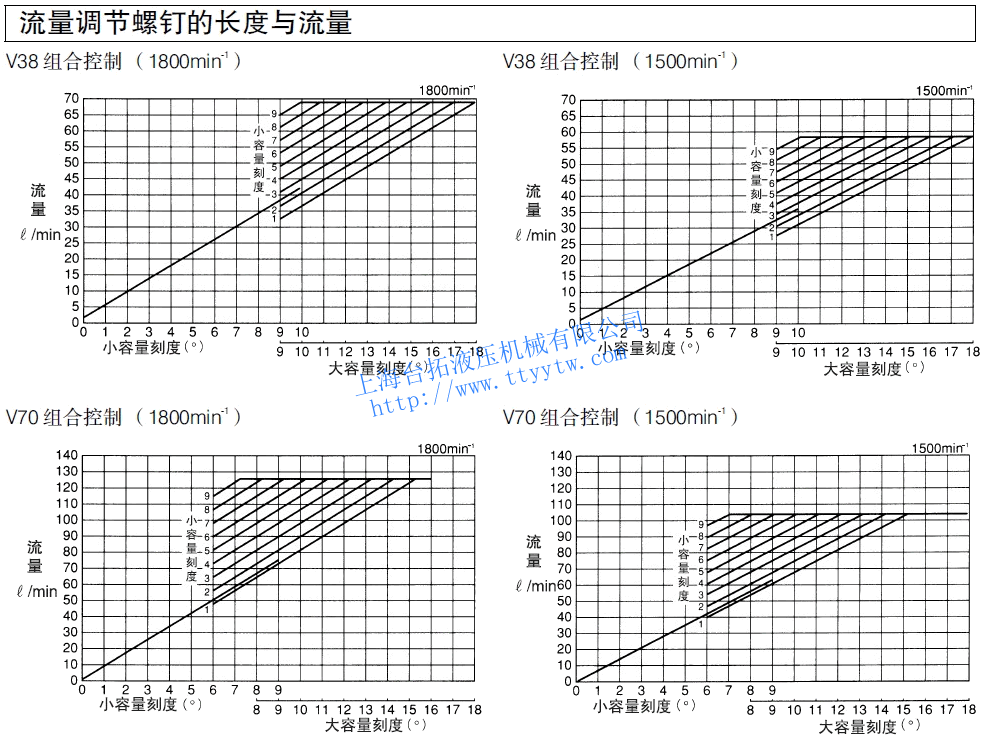

變量柱塞泵V系列流量調節螺釘?shù)拈L(zhǎng)度與流量
變量柱塞泵V系列流量調節螺釘?shù)拈L(zhǎng)度與流量下載
變量柱塞泵V系列外形尺寸圖

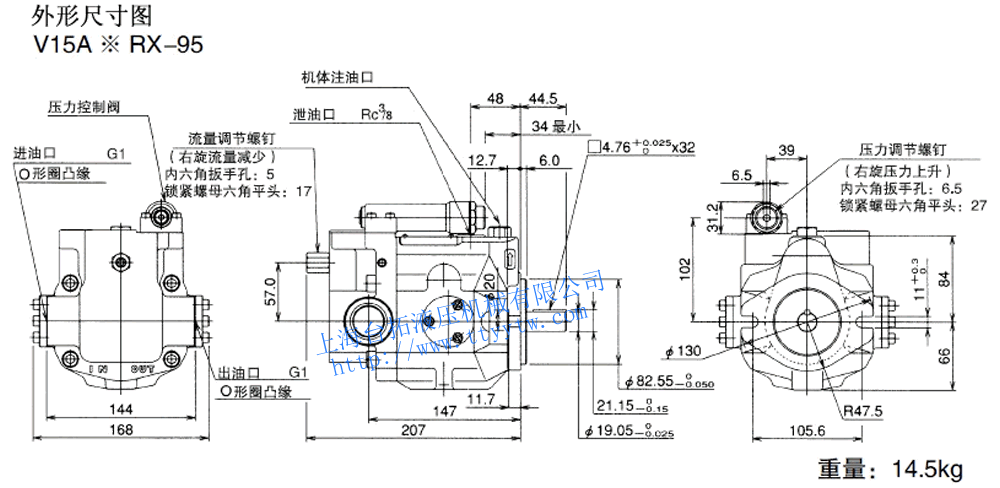

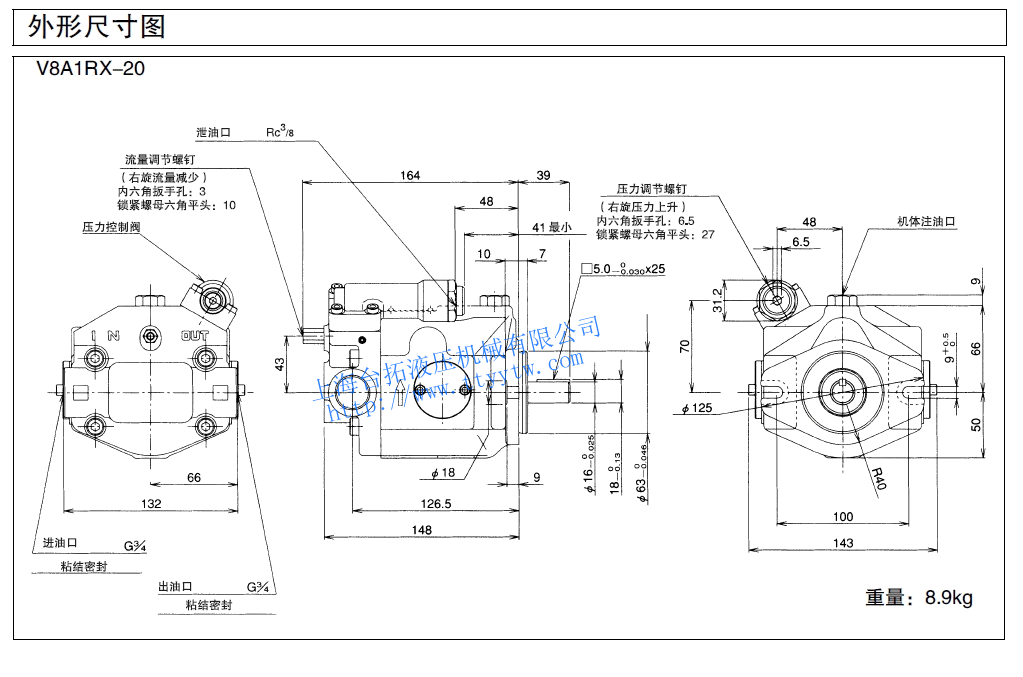

變量柱塞泵V8A1RX-20尺寸圖下載 變量柱塞泵V15A*RX-95尺寸圖下載

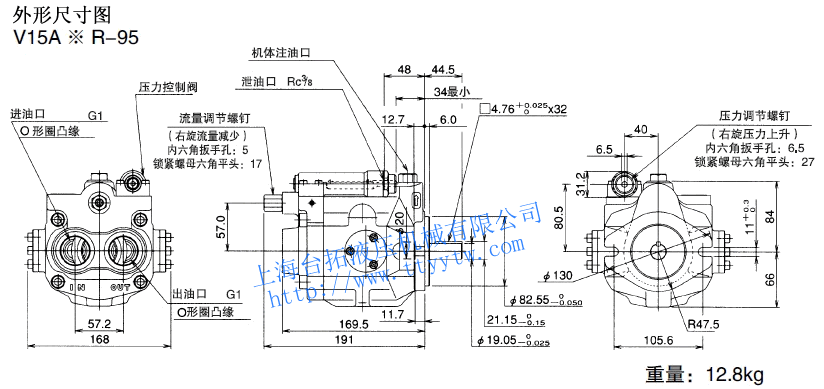

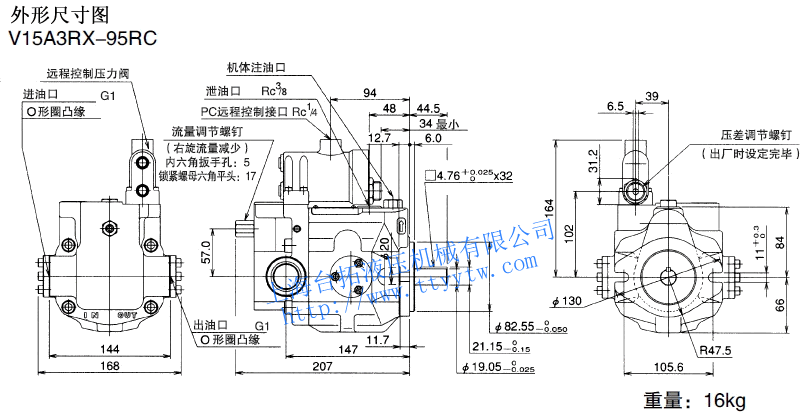

變量柱塞泵V15A*R-95尺寸圖下載 變量柱塞泵V15A3RX-95RC尺寸圖下載

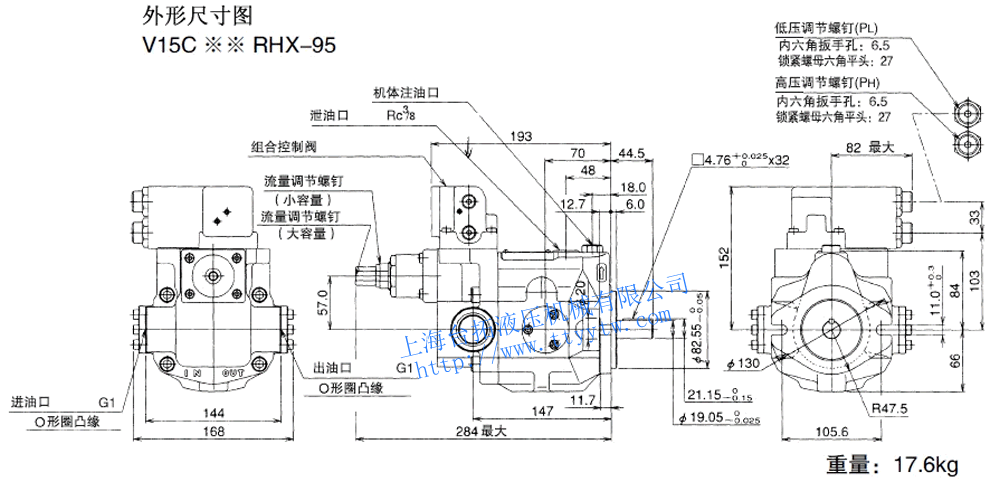

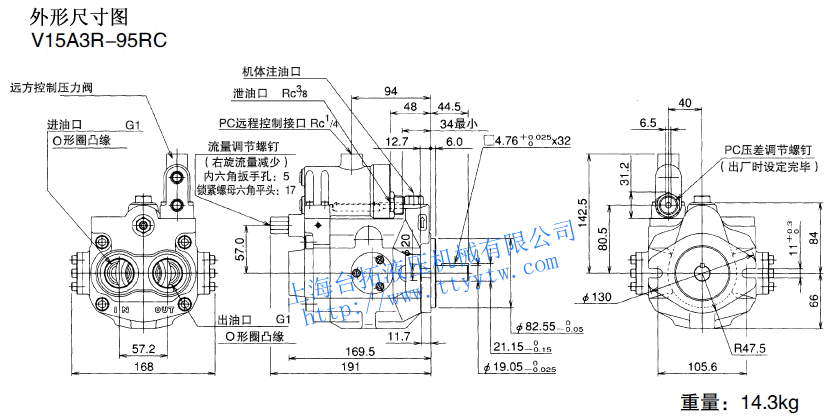

變量柱塞泵V15A3R-95RC尺寸圖下載 變量柱塞泵V15C**RHX-95尺寸圖下載

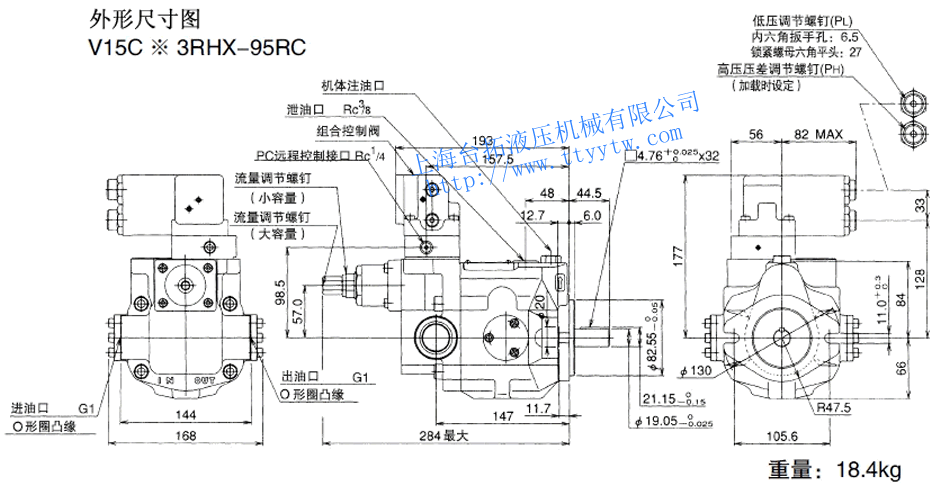

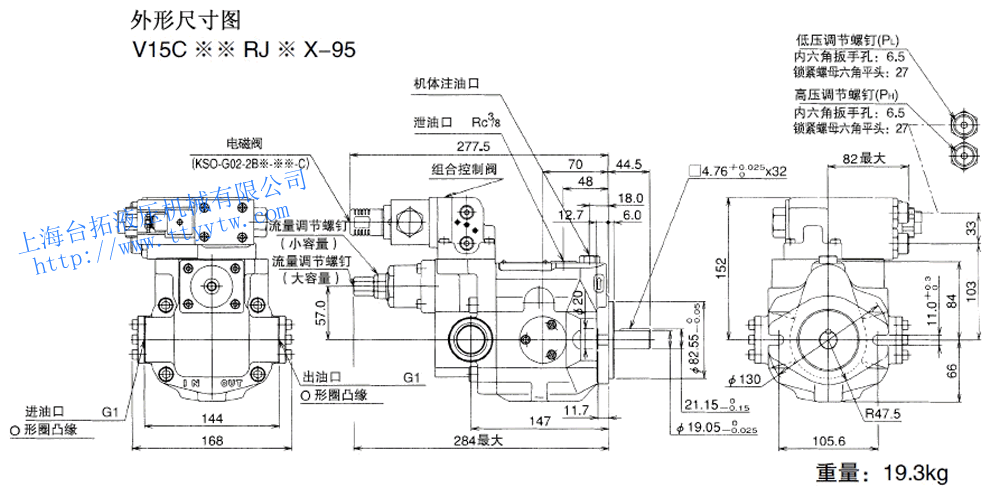

變量柱塞泵V15C*3RHX-95RC尺寸圖下載 變量柱塞泵V15C**RJ*X-95尺寸圖下載

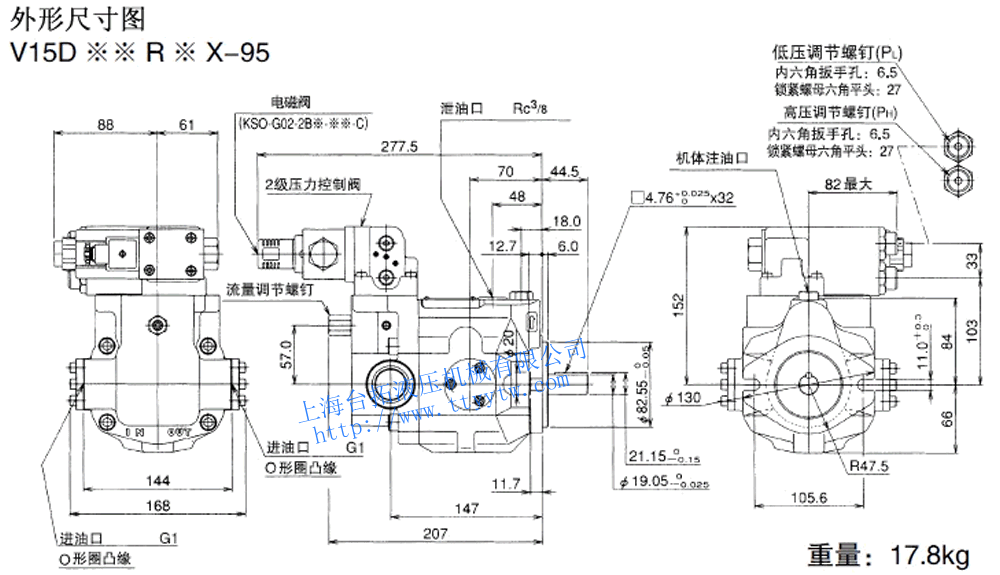

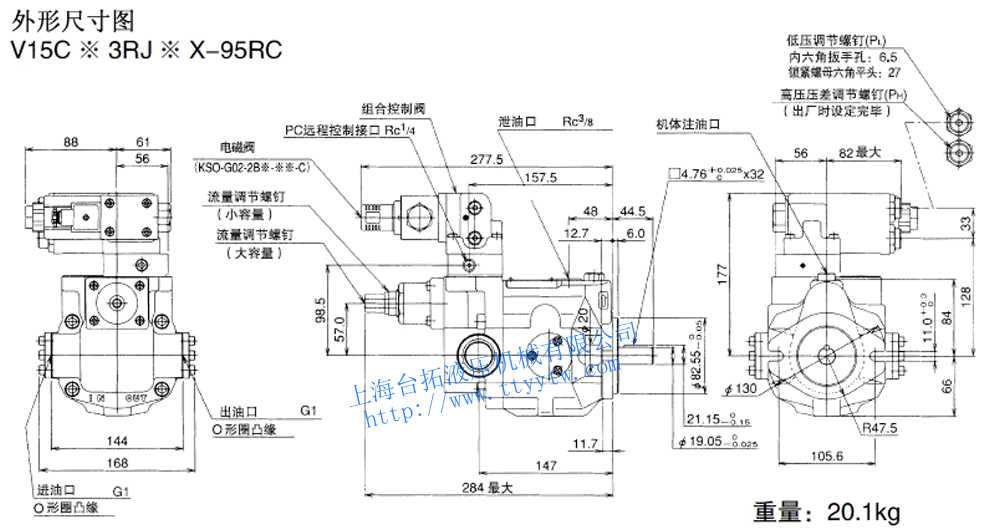

變量柱塞泵V15C*3RJ*X-95RC尺寸圖下載 變量柱塞泵V15D**R*X-95尺寸圖下載

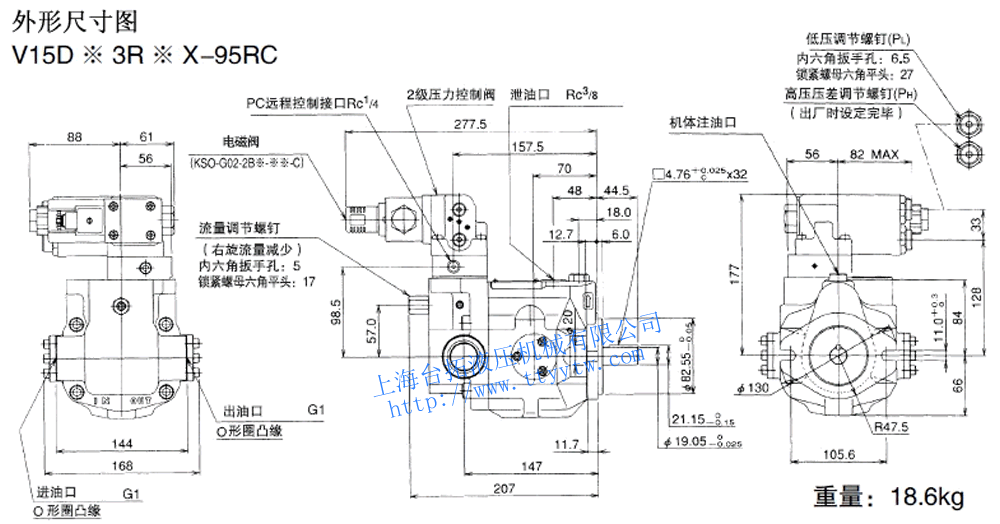

變量柱塞泵V15D*3R*X-95RC尺寸圖下載 變量柱塞泵V15SA**RX-95尺寸圖下載

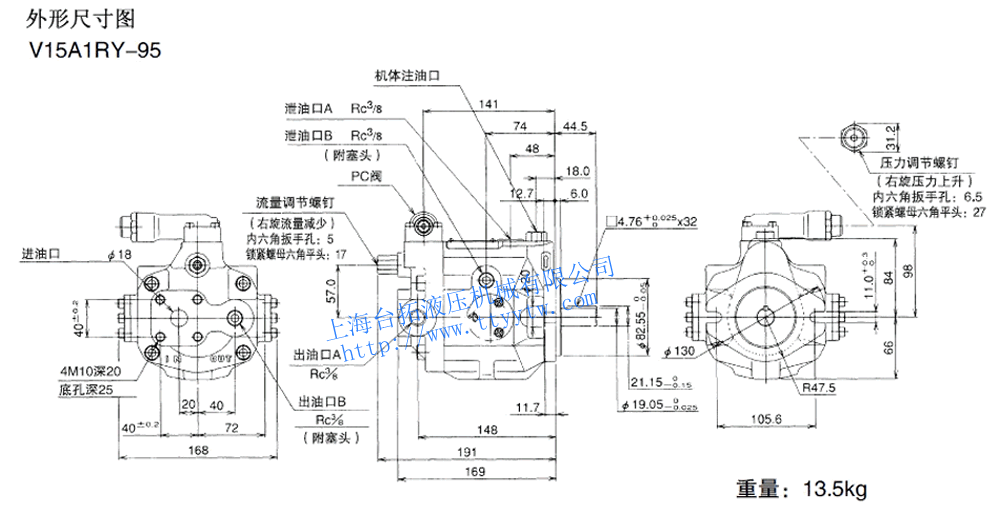

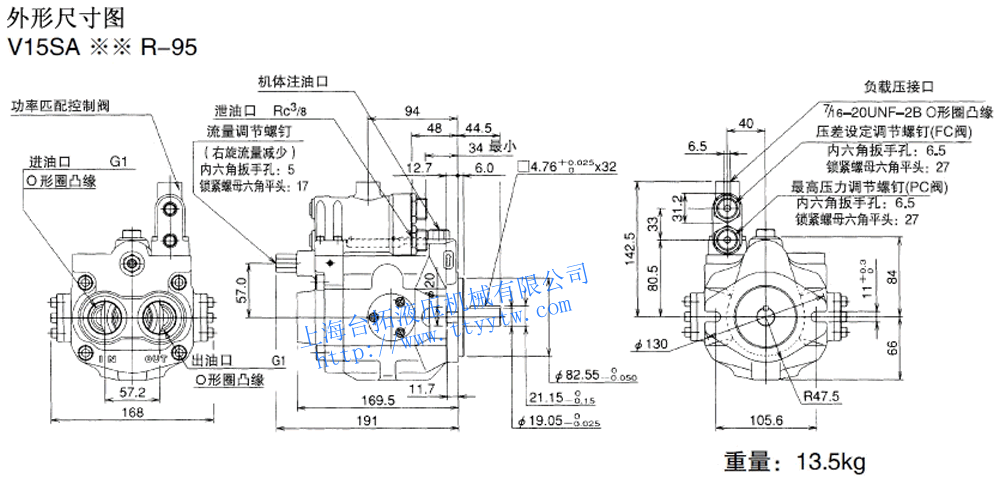

變量柱塞泵V15SA**R-95尺寸圖下載 變量柱塞泵V15A1RY-95尺寸圖下載

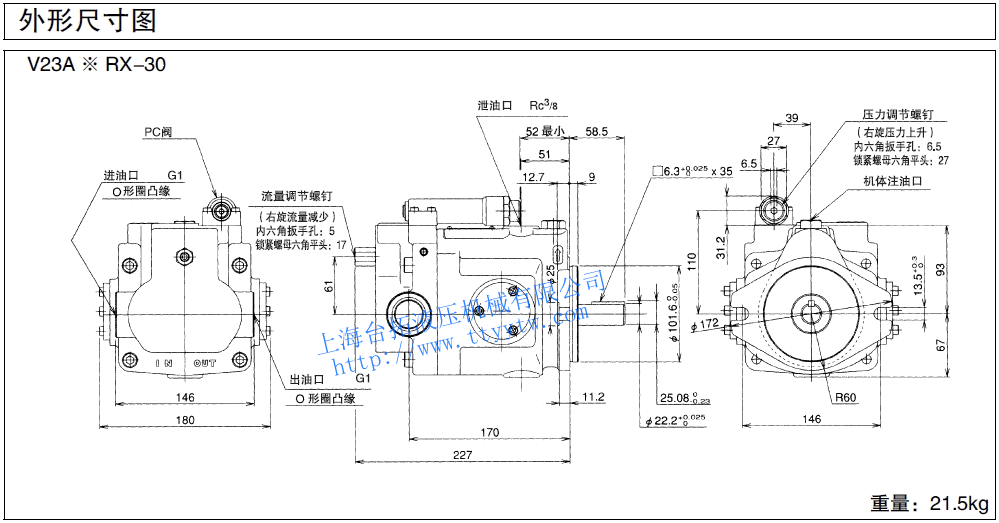

變量柱塞泵V23A*RX-30尺寸圖下載 變量柱塞泵V23A*R-30尺寸圖下載

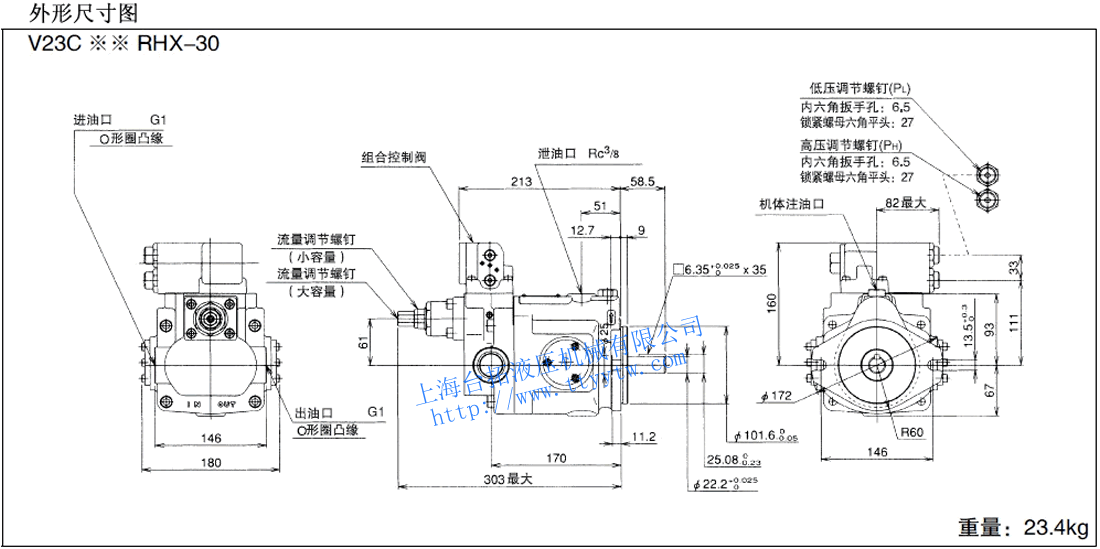

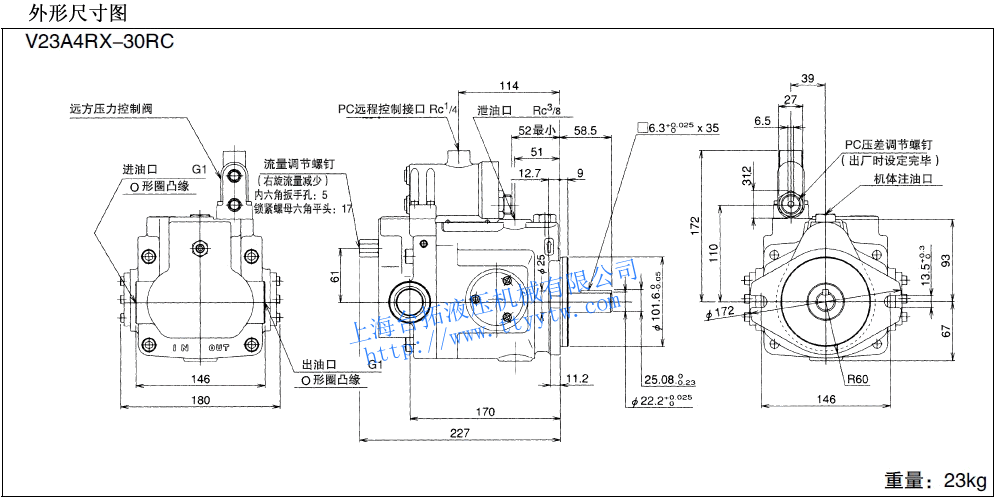

變量柱塞泵V23A4RX-30RC尺寸圖下載 變量柱塞泵V23C**RHX-30尺寸圖下載

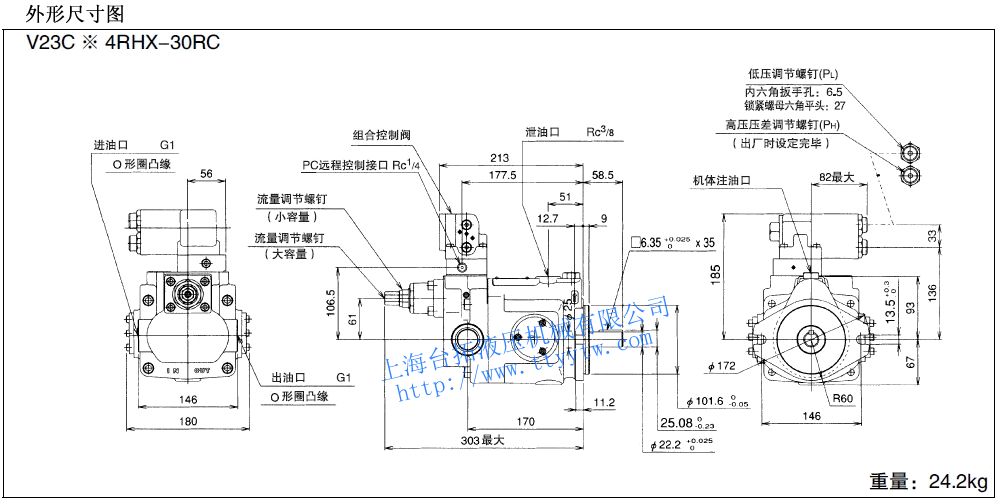

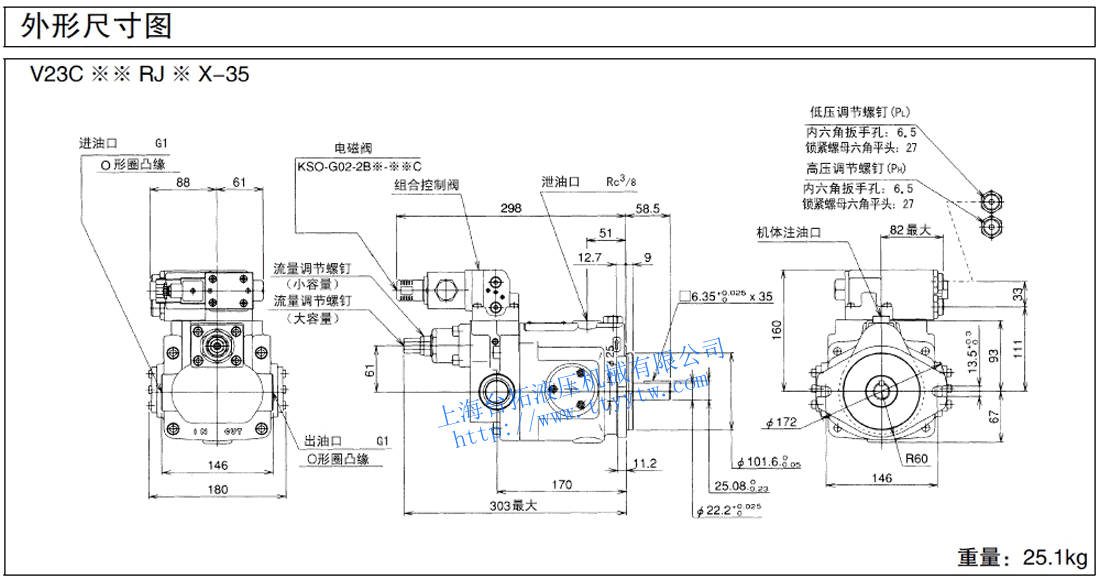

變量柱塞泵V23C*4RHX-30RC尺寸圖下載 變量柱塞泵V23C**RJ*X-35尺寸圖下載

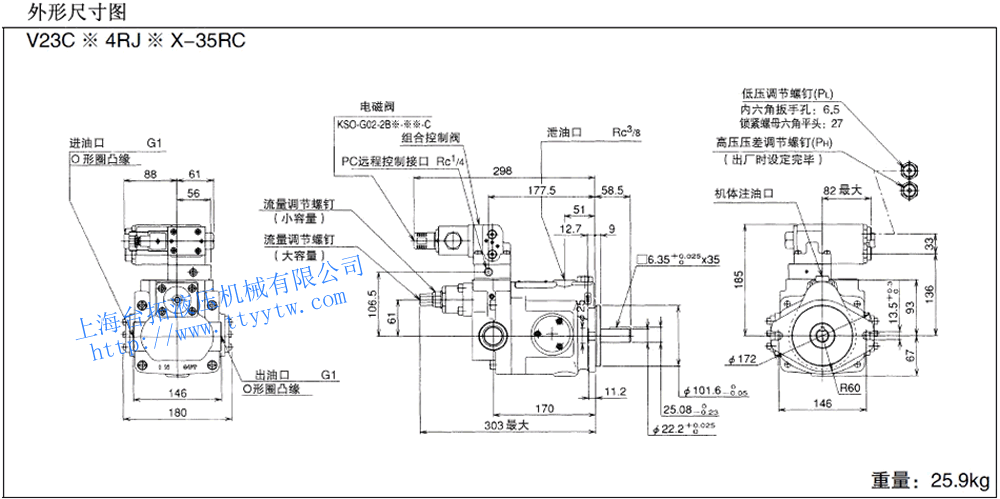

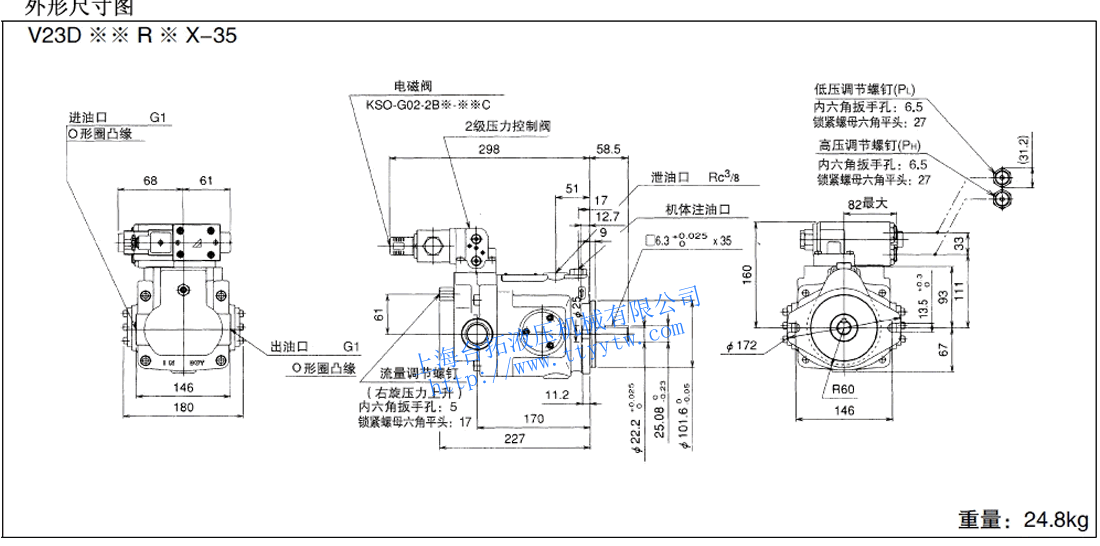

變量柱塞泵V23C*4RJ*X-35RC尺寸圖下載 變量柱塞泵V23D**R*X-35尺寸圖下載

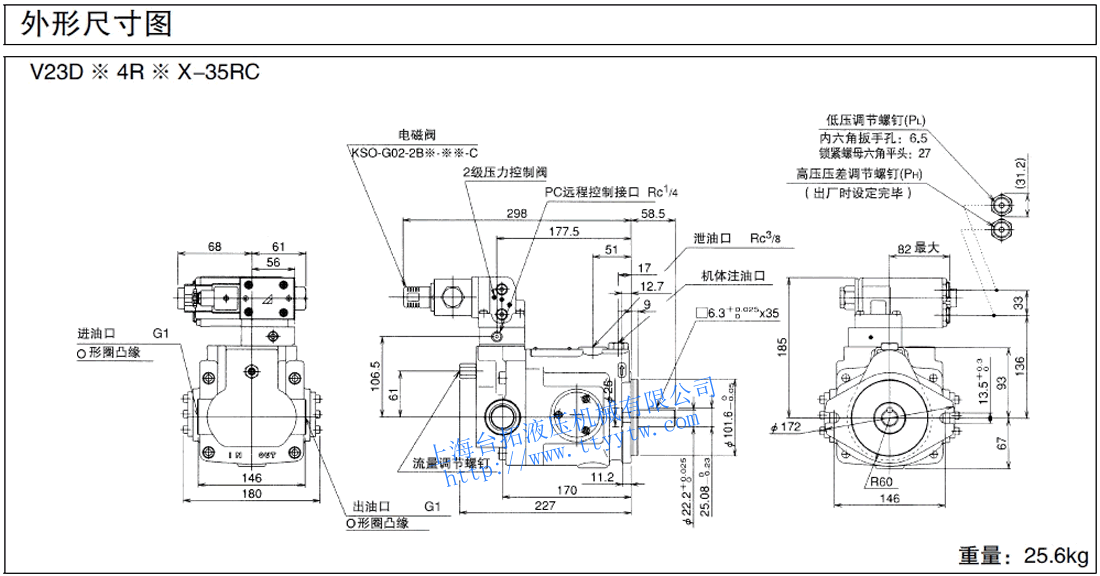

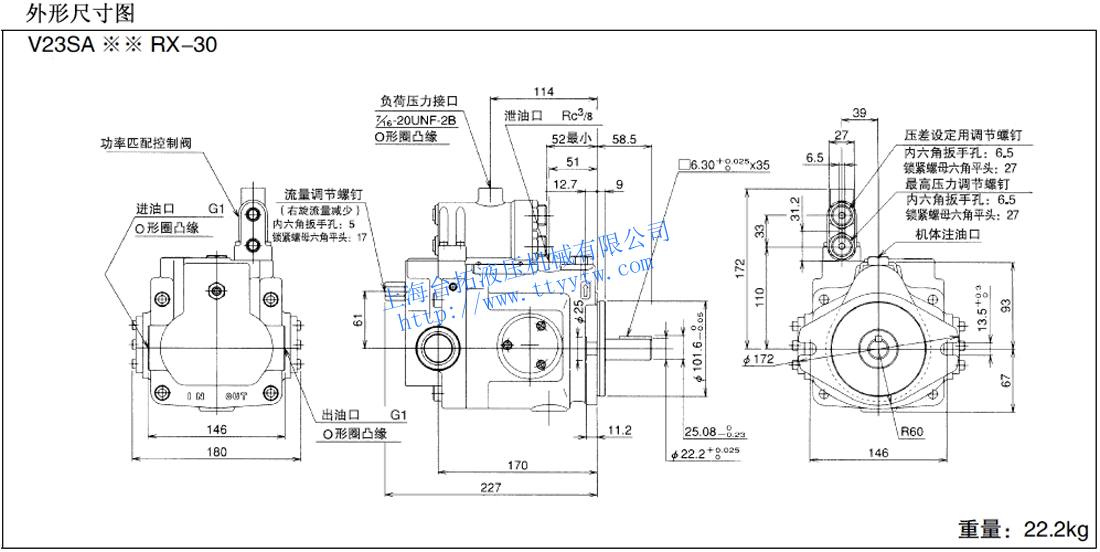

變量柱塞泵V23D*4R*X-35RC尺寸圖下載 變量柱塞泵V23SA**RX-30尺寸圖下載

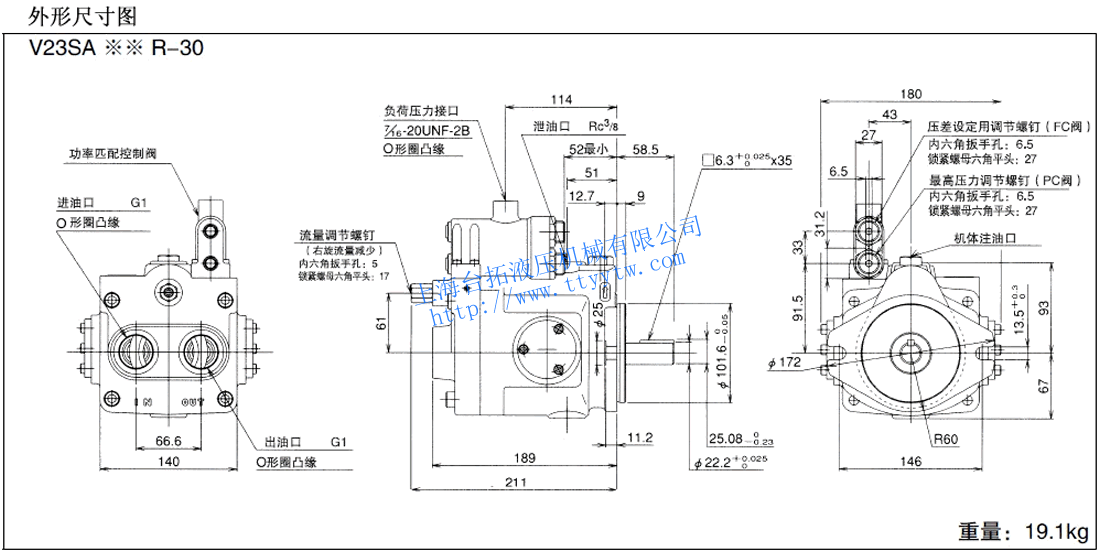

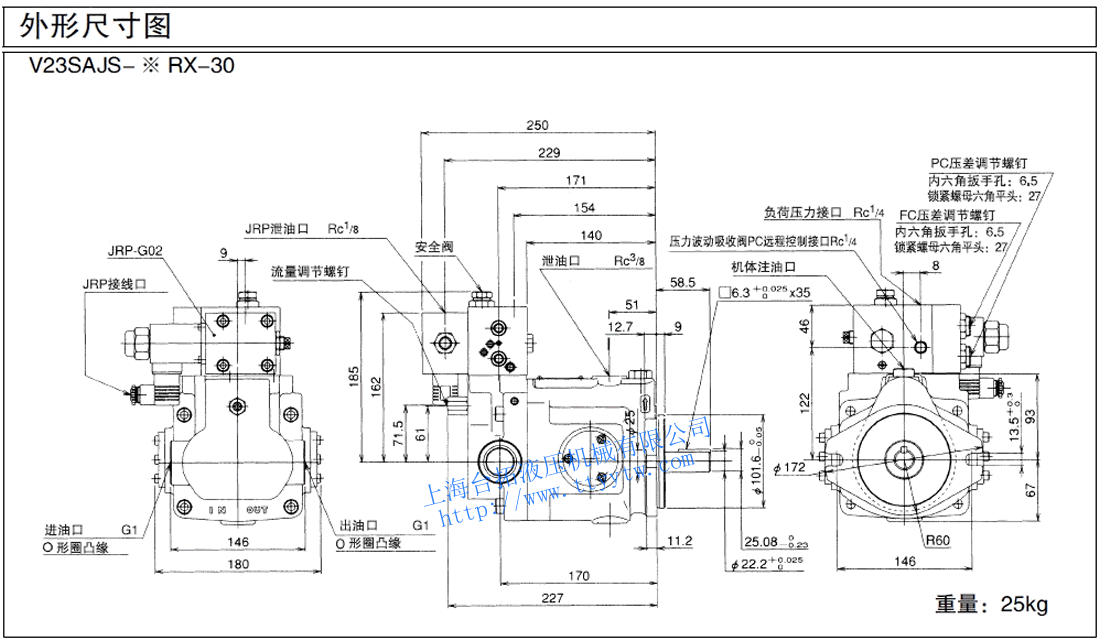

變量柱塞泵V23SA**R-30尺寸圖下載 變量柱塞泵V23SAJS-*RX-30尺寸圖下載

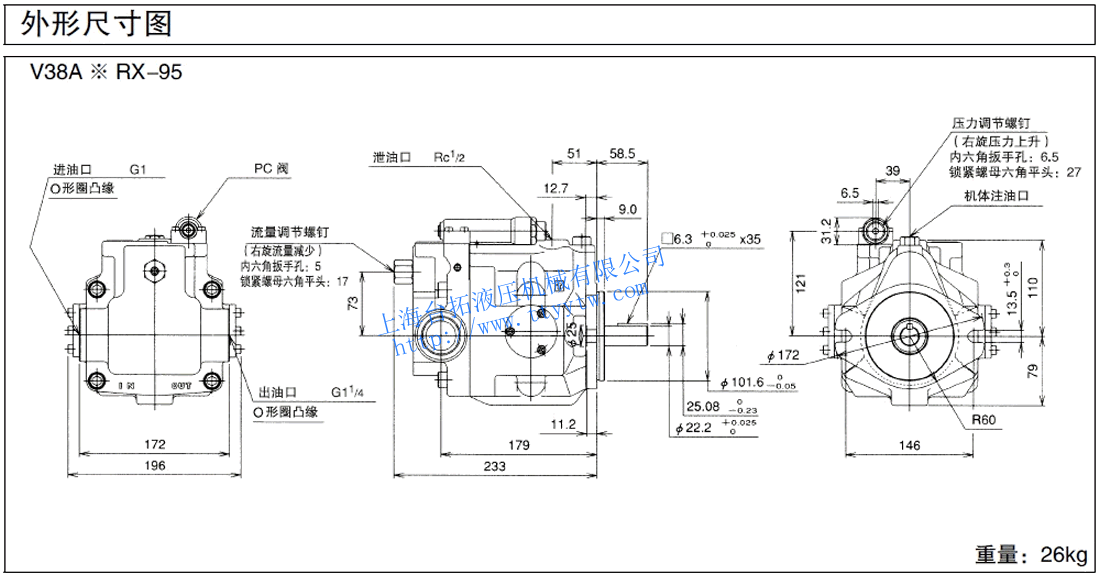

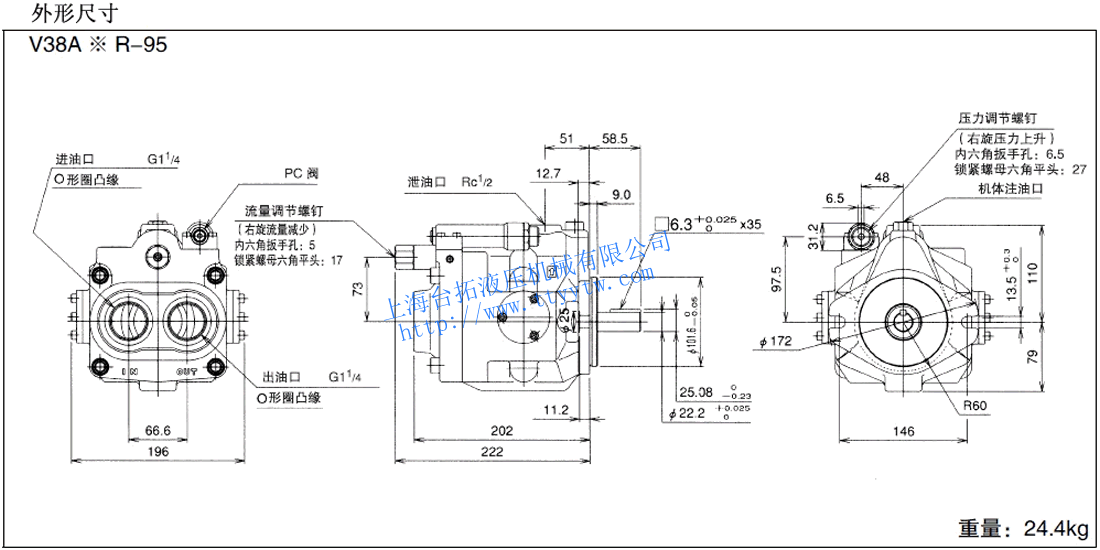

變量柱塞泵V38A*RX-95尺寸圖下載 變量柱塞泵V38A*R-95尺寸圖下載

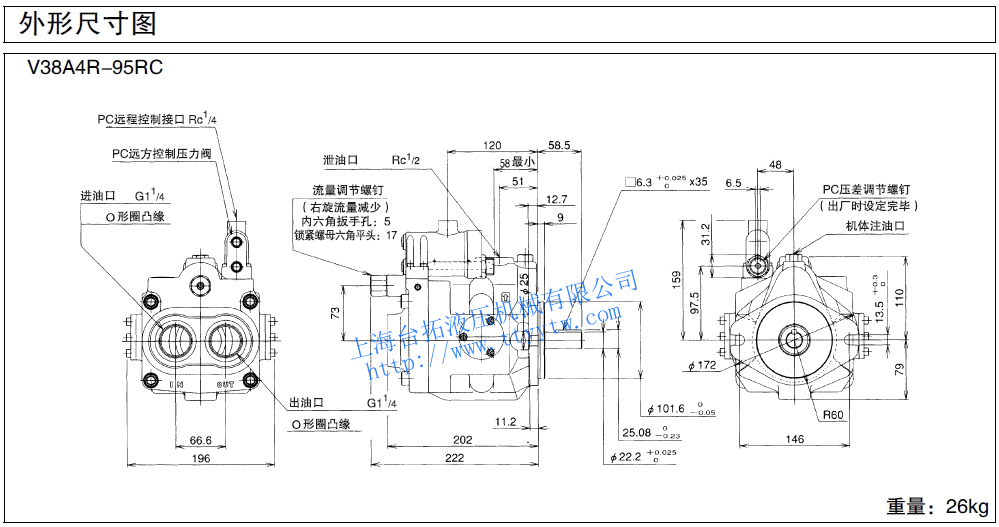

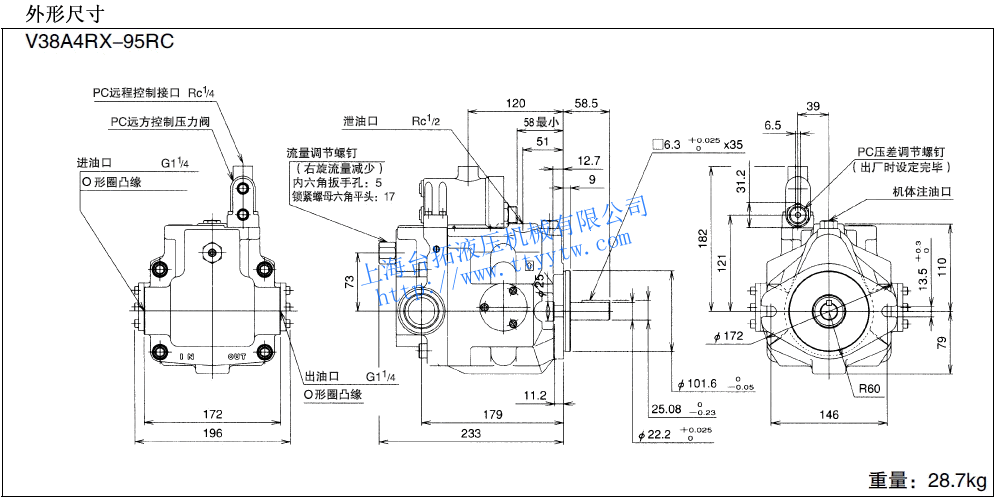

變量柱塞泵V38A4RX-95RC尺寸圖下載 變量柱塞泵V38A4R-95RC尺寸圖下載

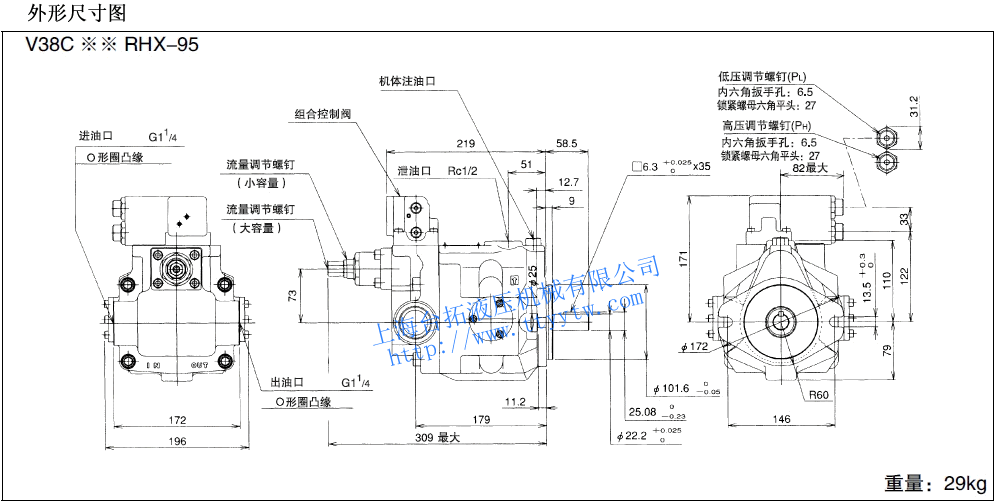

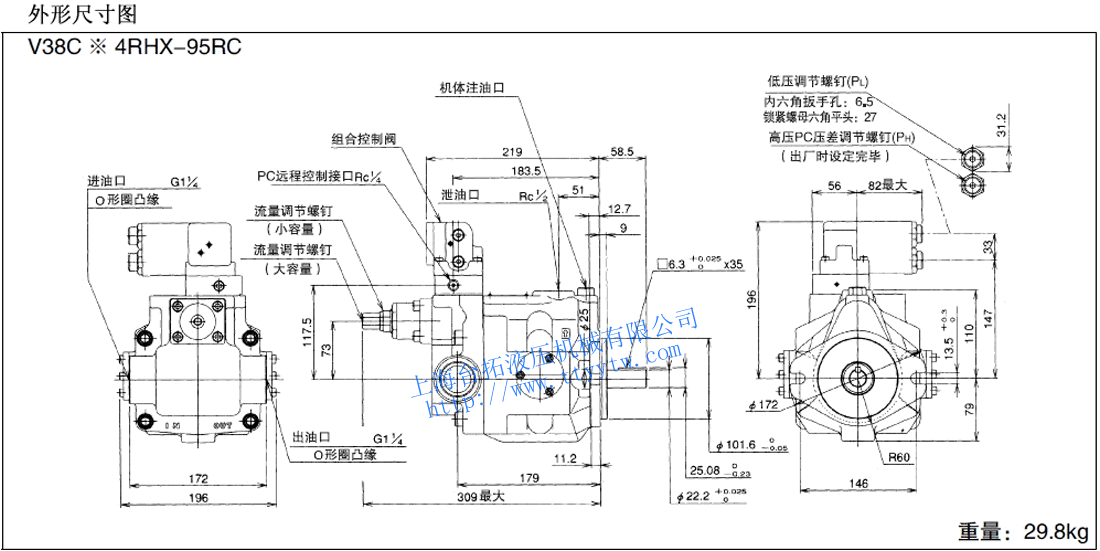

變量柱塞泵V38C**RHX-95尺寸圖下載 變量柱塞泵V38C*4RHX-95RC尺寸圖下載

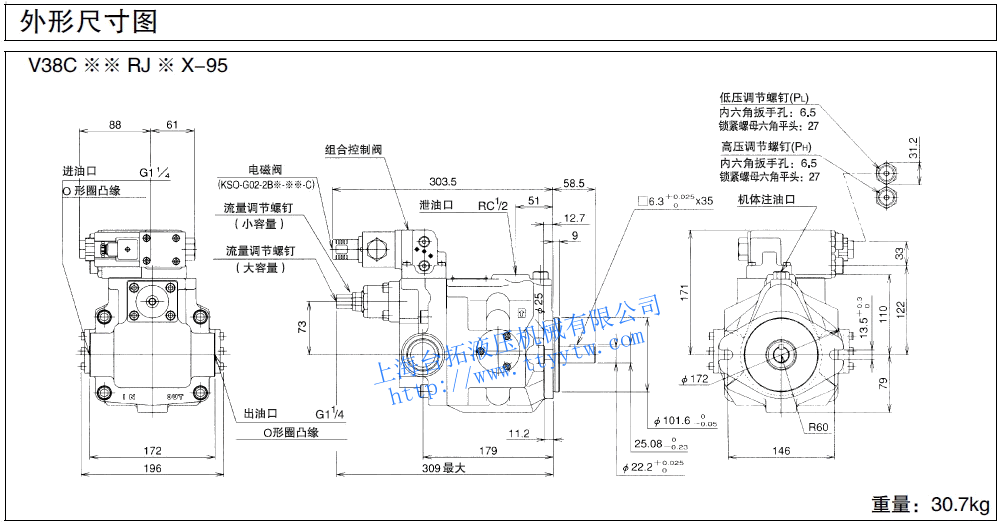

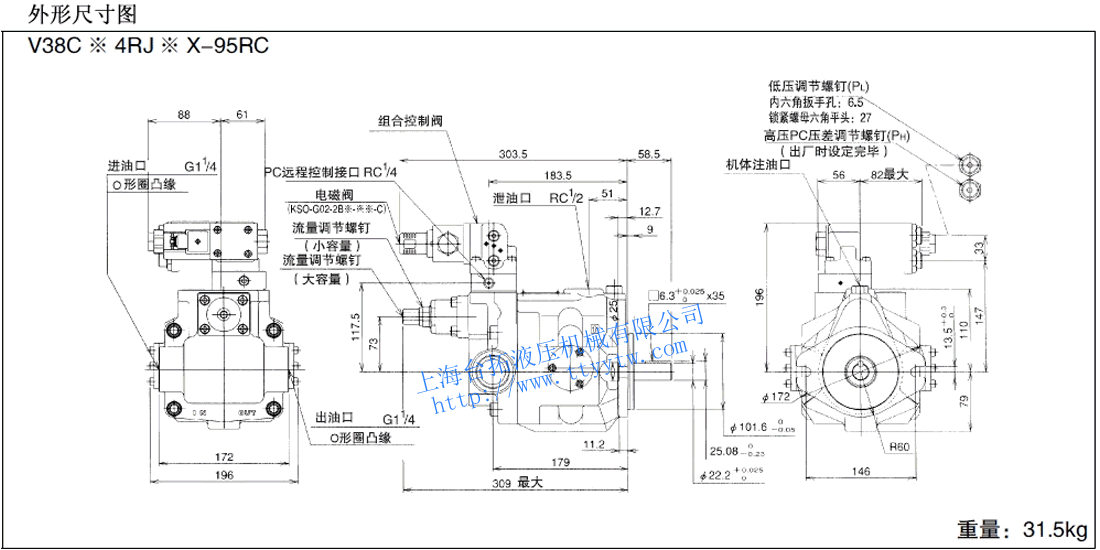

變量柱塞泵V38C**RJ*X-95尺寸圖下載 變量柱塞泵V38C*4RJ*X-95RC尺寸圖下載

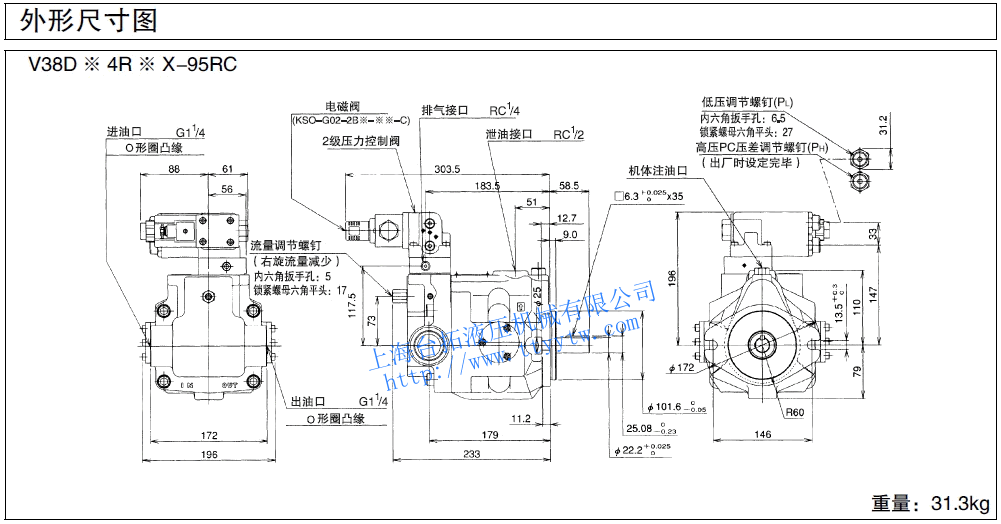

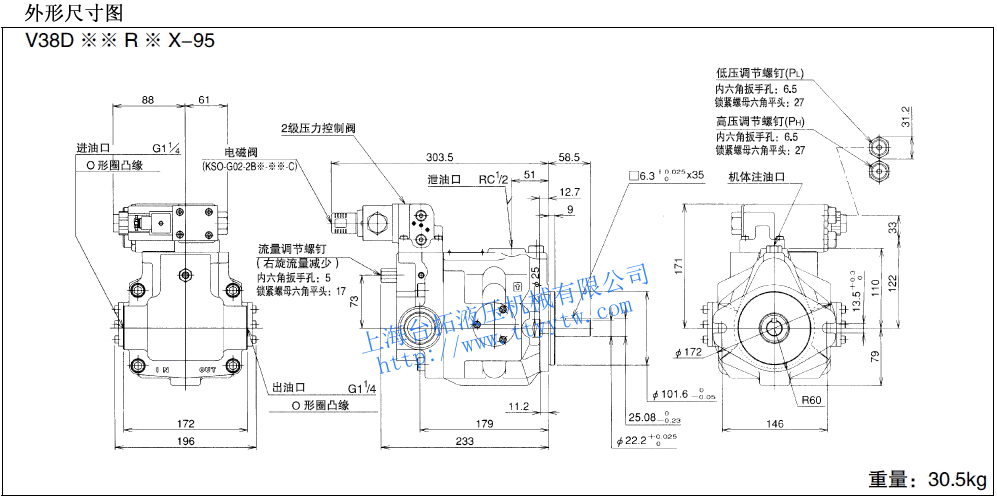

變量柱塞泵V38D**R*X-95尺寸圖下載 變量柱塞泵V38D*4R*X-95RC尺寸圖下載

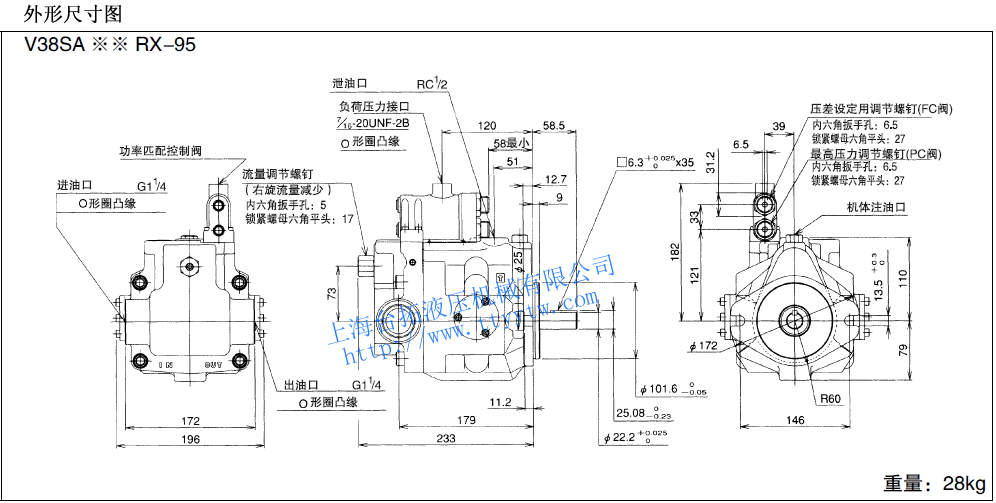

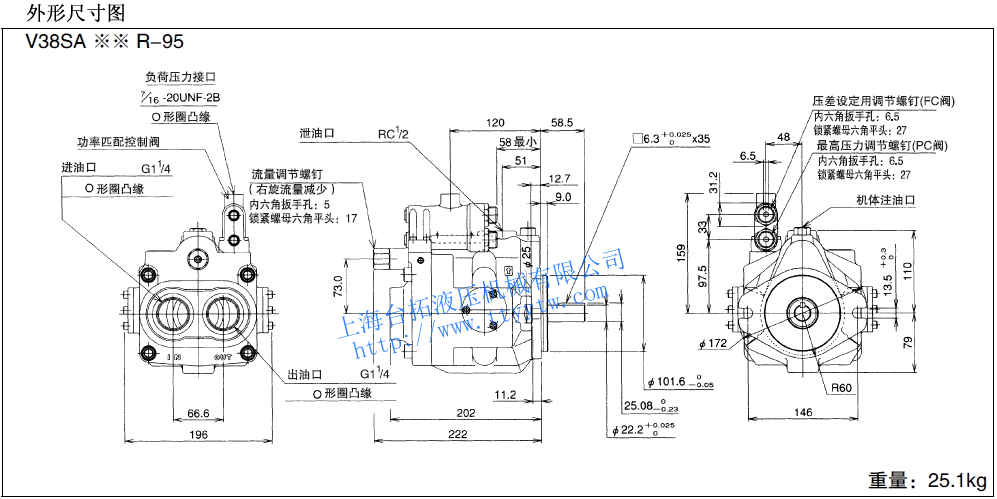

變量柱塞泵V38SA**RX-95尺寸圖下載 變量柱塞泵V38SA**R-95尺寸圖下載

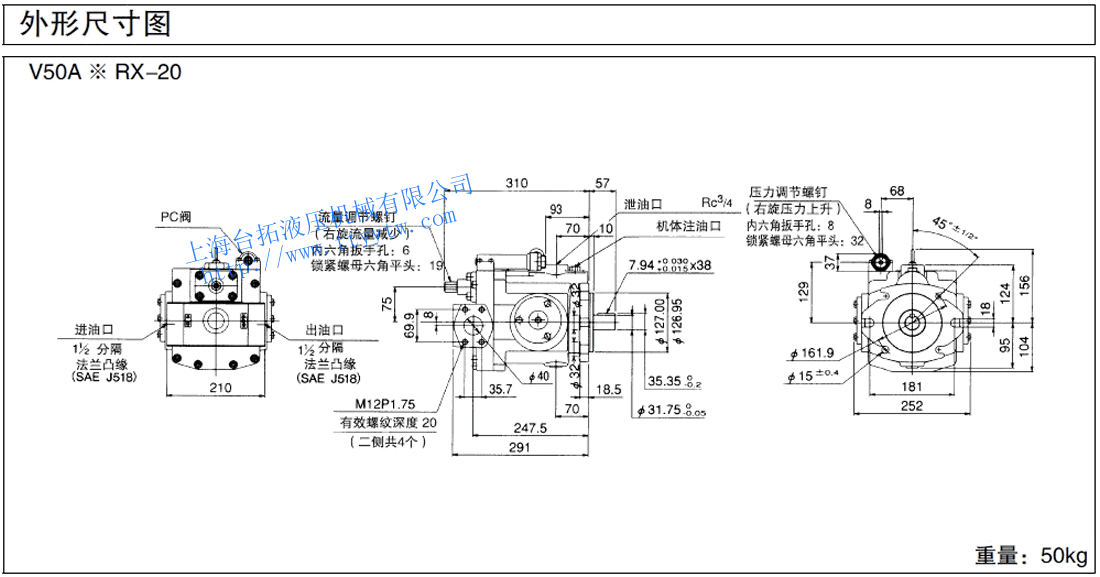

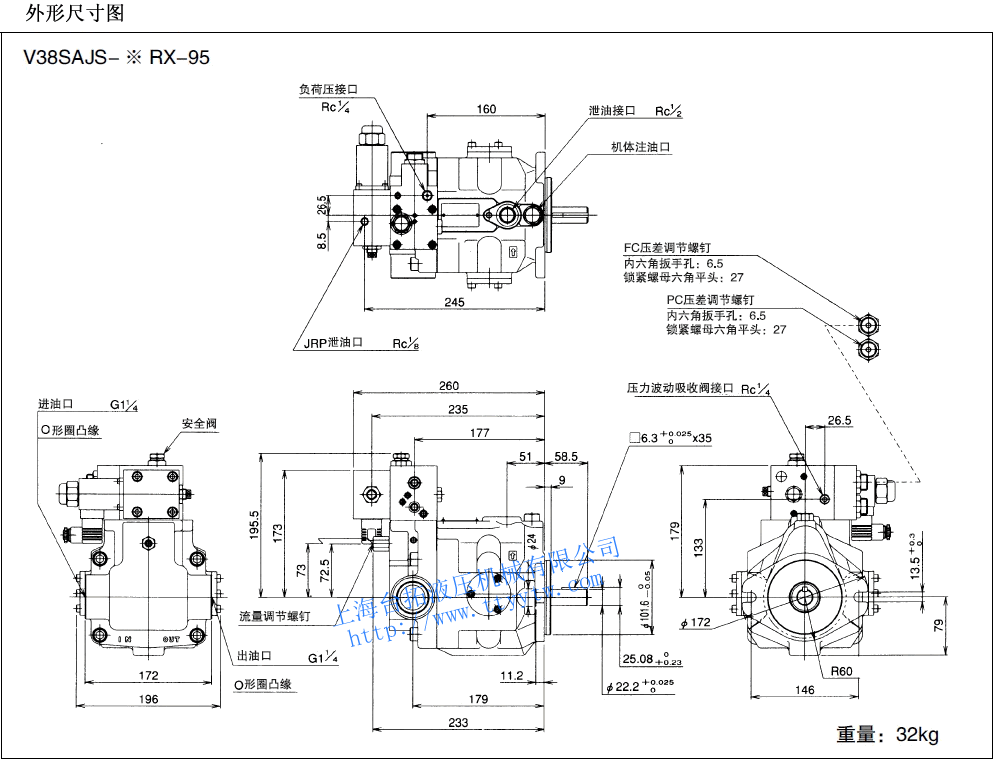

變量柱塞泵V38SAJS-*RX-95尺寸圖下載 變量柱塞泵V50A*RX-20尺寸圖下載

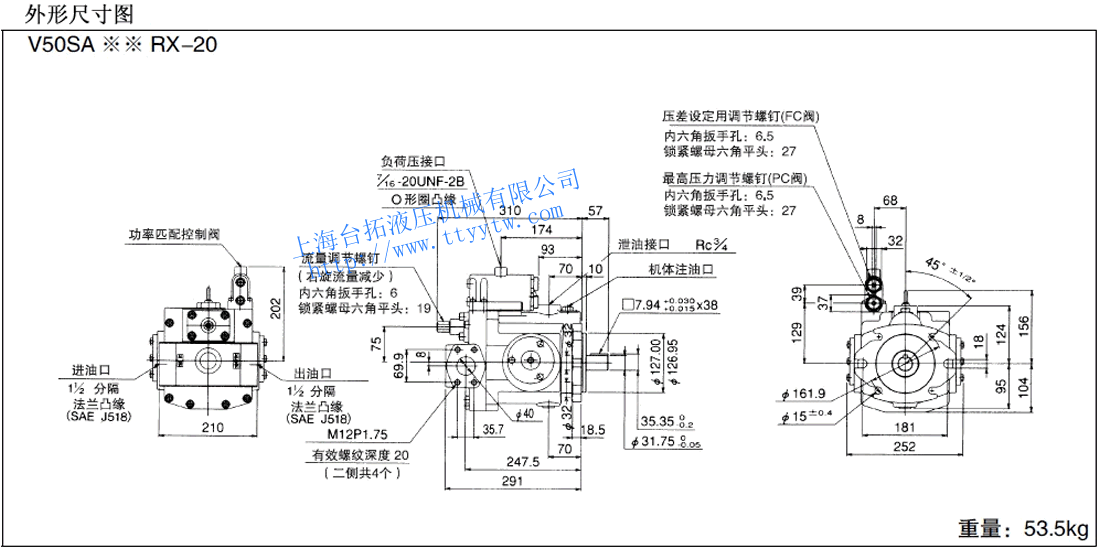

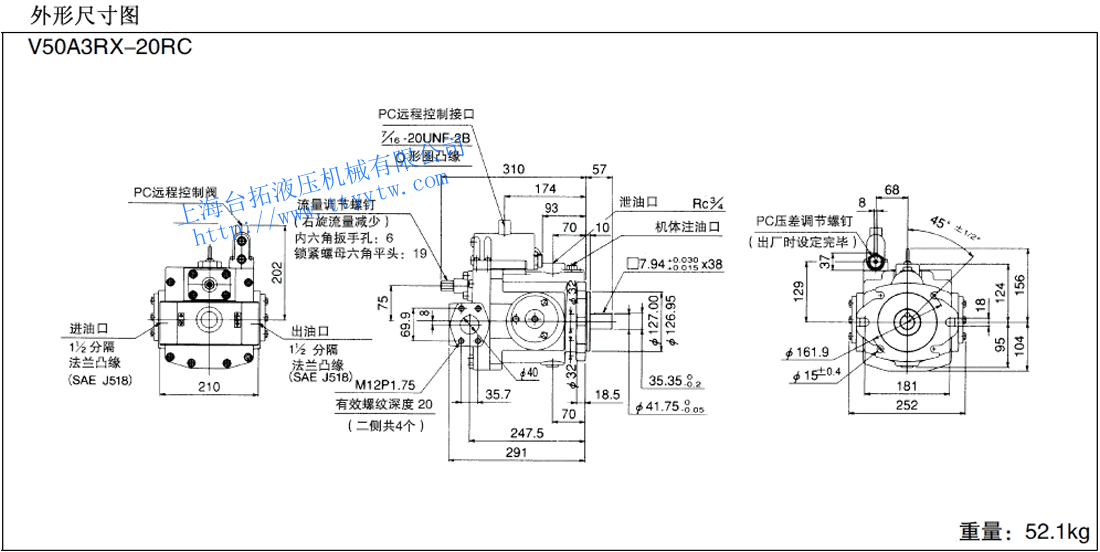

變量柱塞泵V50A3RX-20尺寸圖下載 變量柱塞泵V50SA**RX-20尺寸圖下載

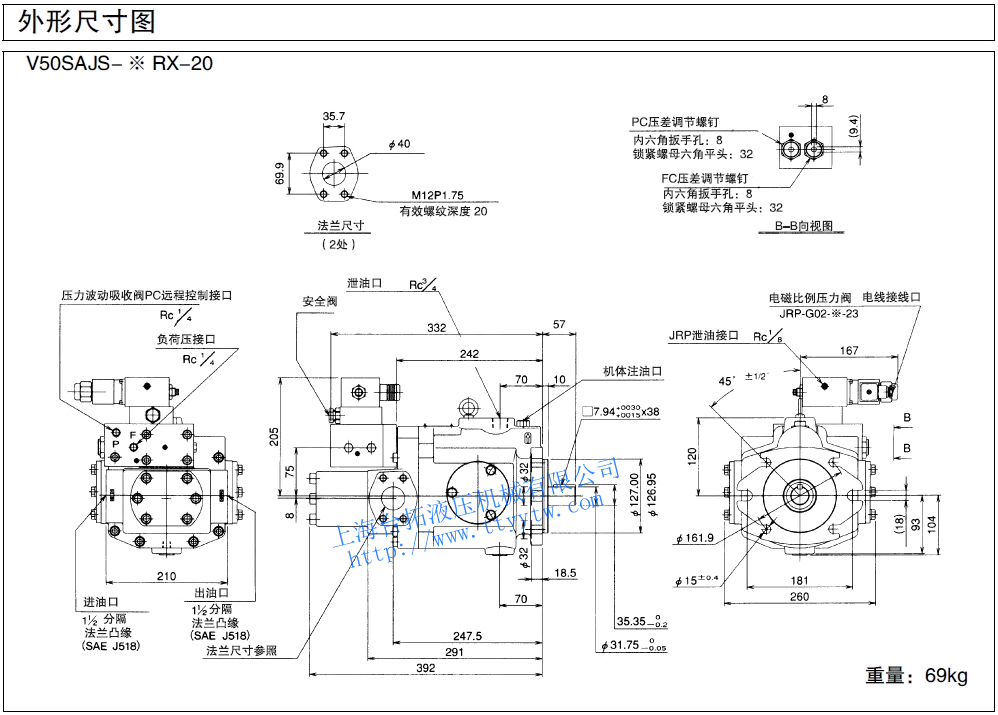

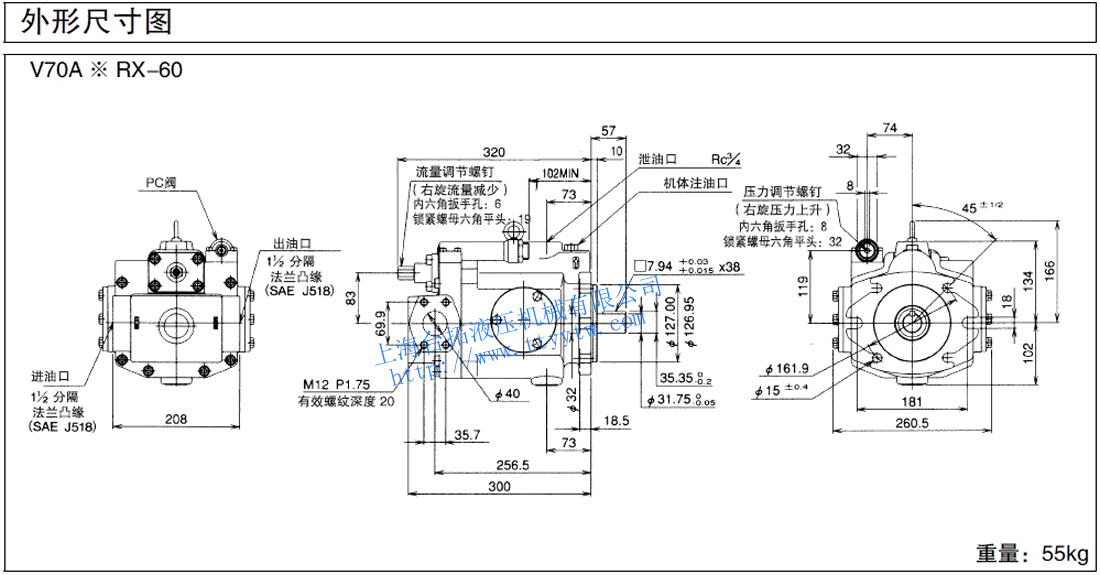

變量柱塞泵V50SAJS-*RX-20尺寸圖下載 變量柱塞泵V70A*RX-60尺寸圖下載

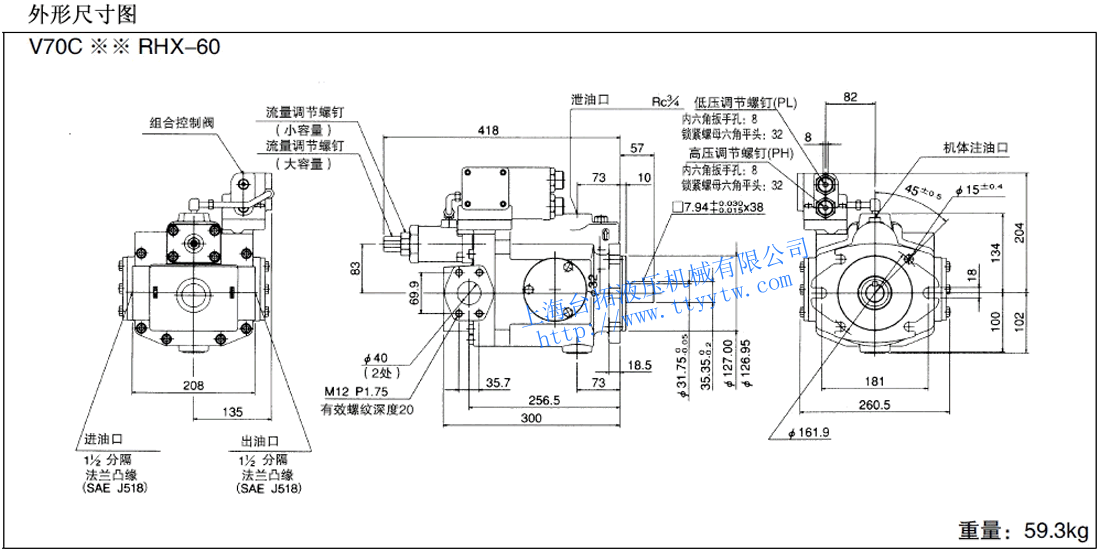

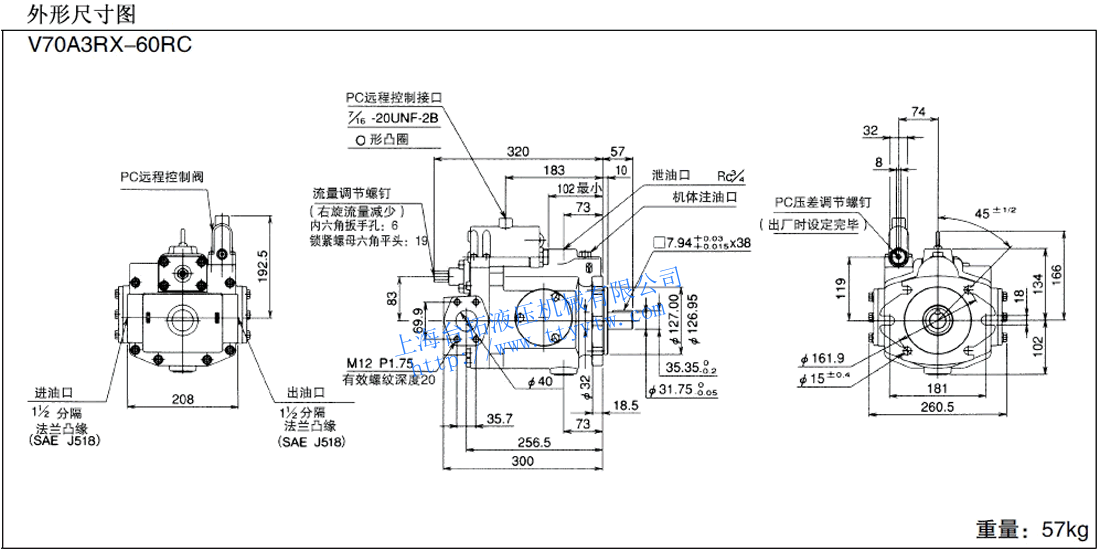

變量柱塞泵V70A3RX-60RC尺寸圖下載 變量柱塞泵V70C**RHX-60尺寸圖下載

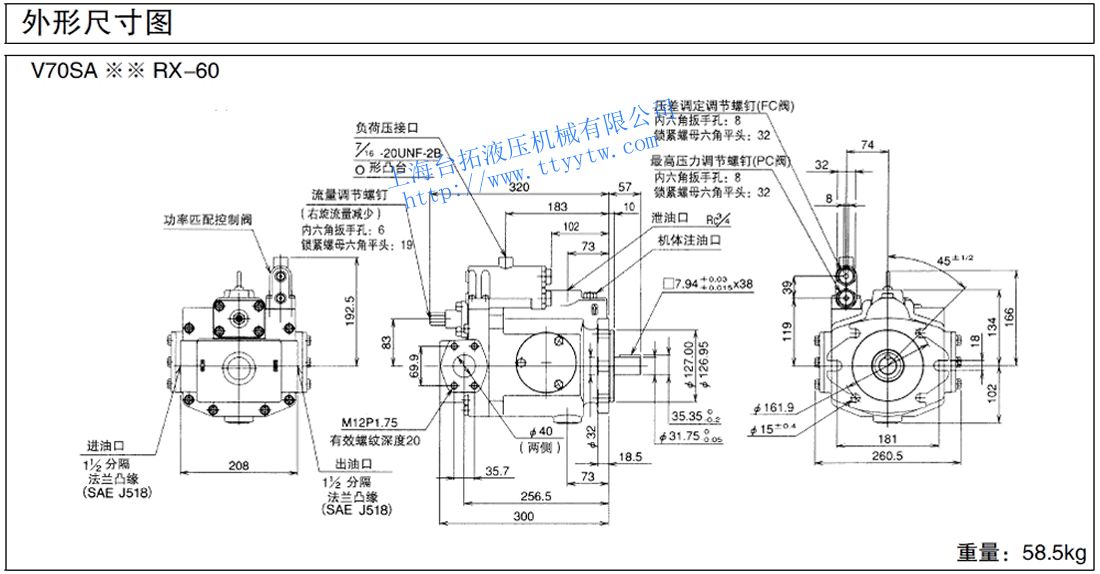

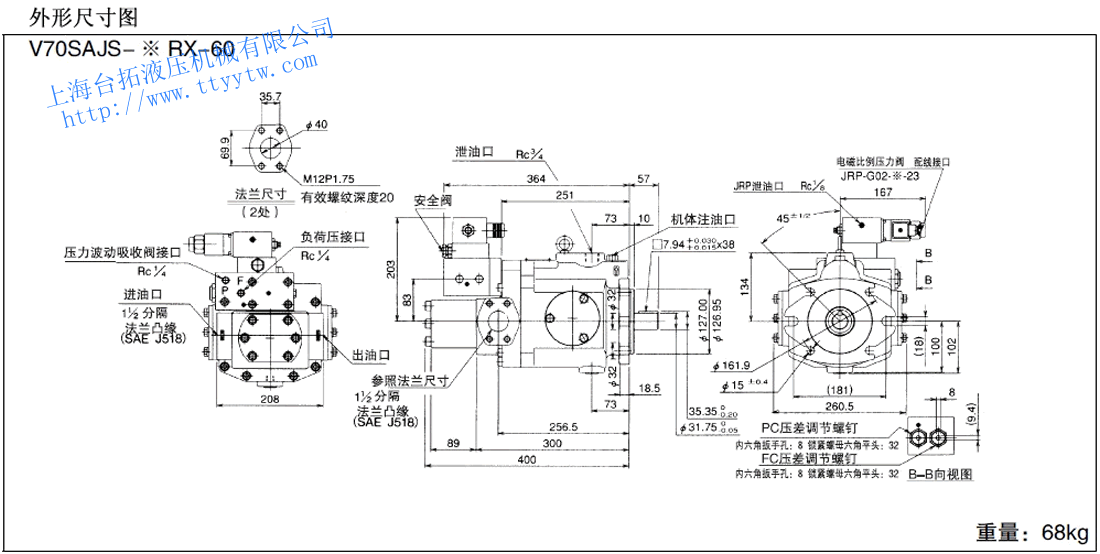

變量柱塞泵V70SA**RX-60尺寸圖下載 變量柱塞泵V70SAJS-*RX-60尺寸圖下載
變量柱塞泵V系列性能特性

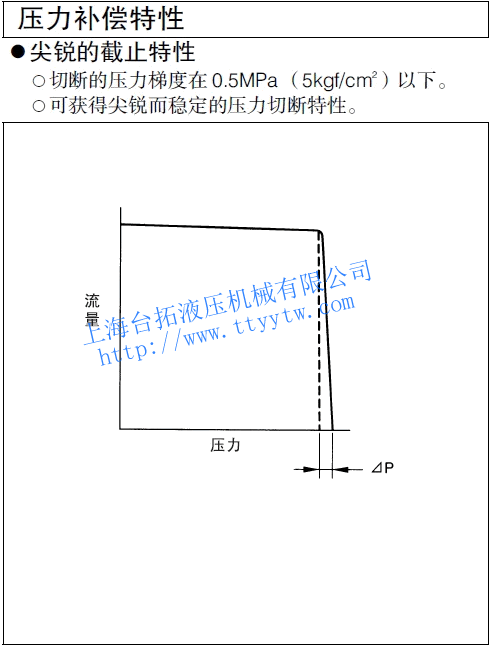

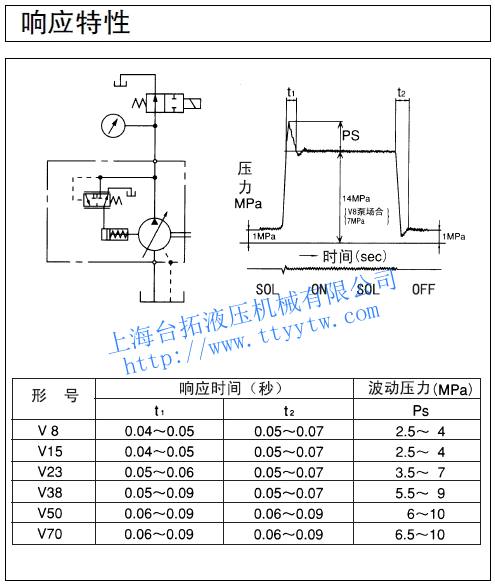

變量柱塞泵V系列壓力補償特性下載 變量柱塞泵V系列響應特性下載

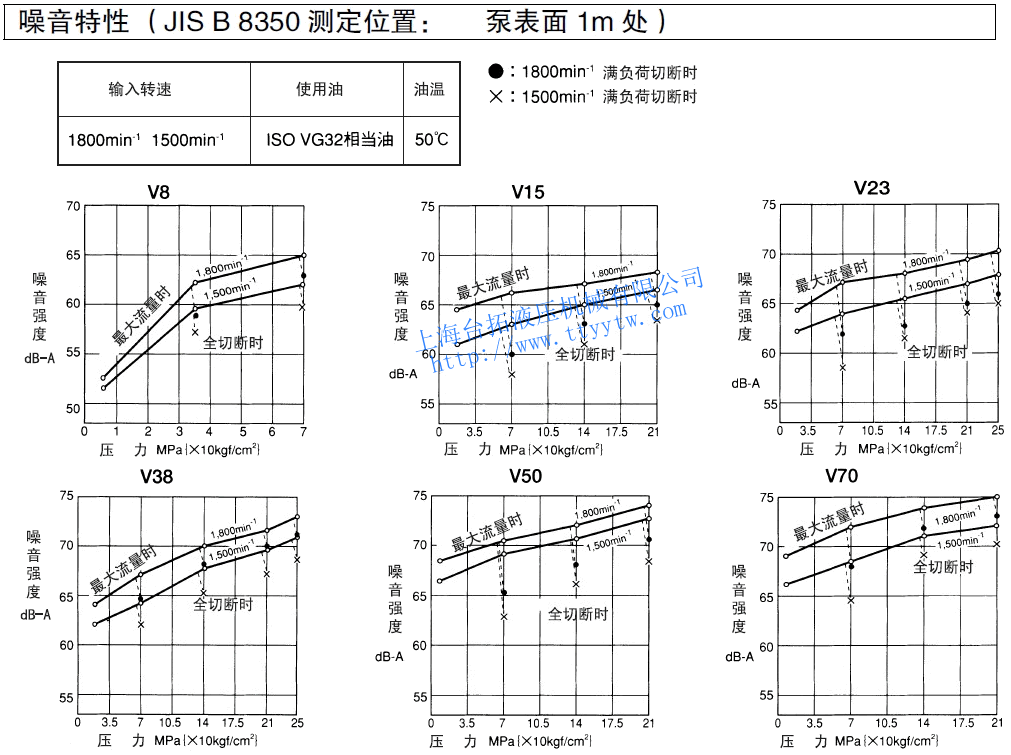

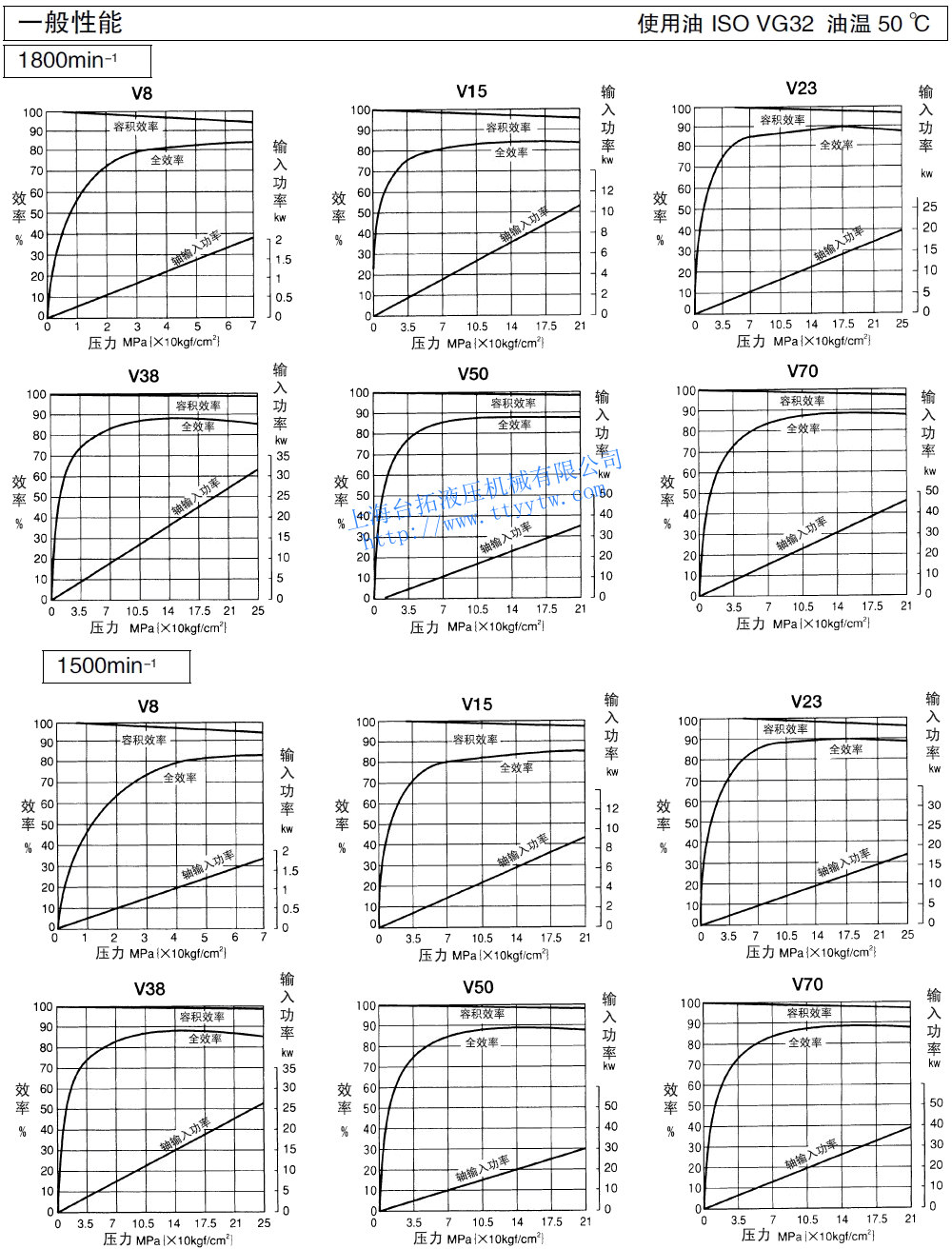

變量柱塞泵V系列噪音特性下載 變量柱塞泵V系列一般性下載

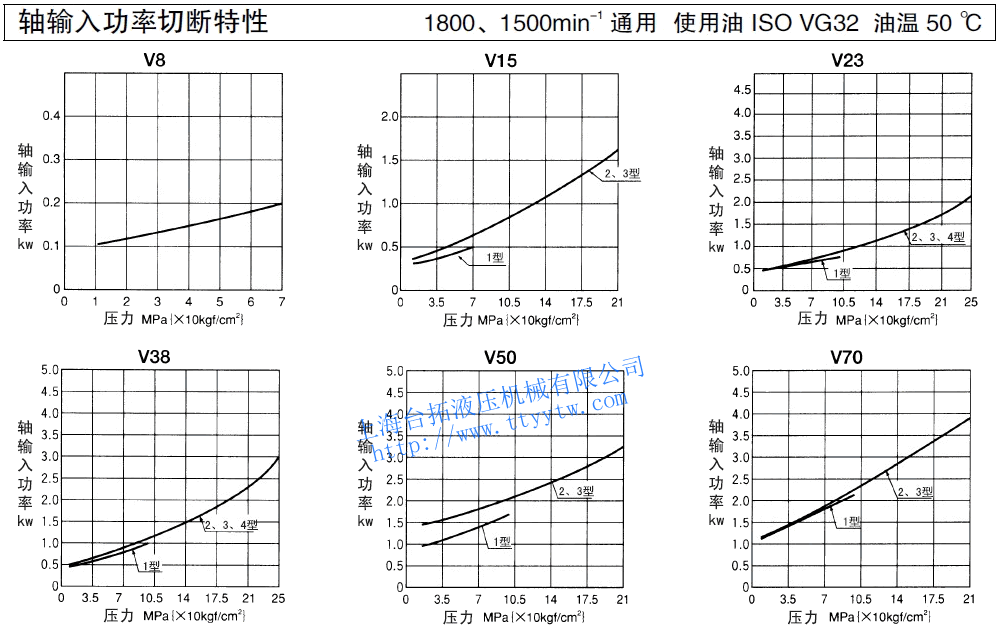

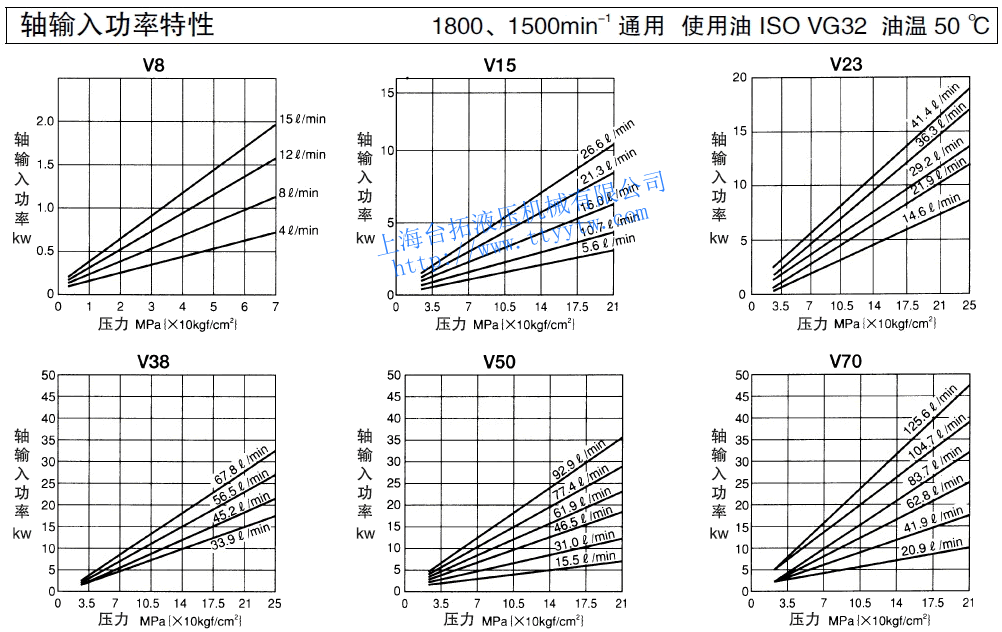

變量柱塞泵V系列軸輸入功率切斷特性下載 變量柱塞泵V系列軸輸入功率特性下載

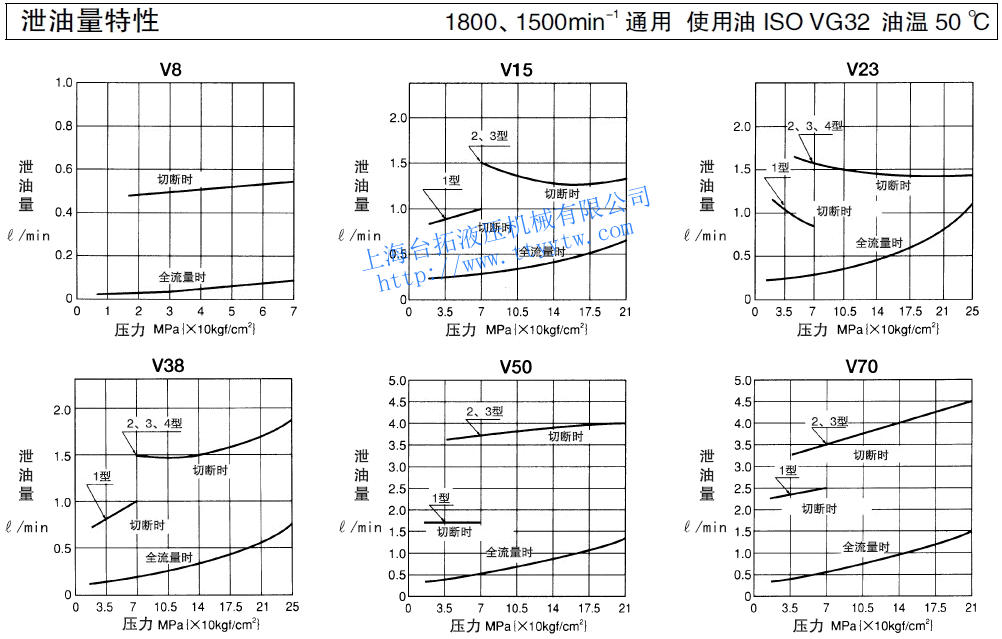

變量柱塞泵V系列泄油量特性下載
