- 可變吐出量
-
-
可變吐出量葉片泵VP66FD
產品型號：可變吐出量葉片泵VP66FD
1、可變吐出量葉片泵VP66FD高壓下穩定旋轉，采用數種隔音，防振，可提高凸輪環旋轉的穩定性。2、可變吐出量葉片泵VP66FD反應靈敏，凸輪環無過位移。3、可變吐出量葉片泵VP66FD流量穩定，減少馬力損失。維護，檢修容易。
- 產品介紹
- 規格參數
可變吐出量葉片泵VP66FD型號說明
VP66FD -A 5 -A 5 -50 S 機殼號 軸端泵 蓋端泵 設計號 主軸
編號吐出量規格
(在3.5bar,1800r/min)壓力調整范圍 吐出量規格
(在3.5bar,1800r/min)壓力調整范圍 VP66FD
法蘭型式記號 吐出量
?/min(幾何排量)
(cm3/rev)記號 調整范圍
(bar)記號 吐出量
?/min(幾何排量)
(cm3/rev)記號 調整范圍
(bar)50 無記號：
直鍵心軸
S:
花鍵心軸A 54 (30) 2 15～35 A 30 (16) 2 15～35 ★B 70 (39) 3 20～70 ★B 40 (22) 3 20～70 ★B型號(40&70L/min)
最高使用壓力為105bar
出廠時吐出量設定 Qmax4 50～105 ★B型號(40&70L/min)
最高使用壓力為105bar
出廠時吐出量設定 Qmax4 50～105 5 70～140 5 70～140 出廠時壓力
設定 Pmin.出廠時壓力
設定Pmin.備注：VP66FD-**-**-50重量50kg。
可變吐出量葉片泵VP66FD補充說明
- 可變吐出量葉片泵轉動方向：從泵軸視之，均為右轉(順時針方向)。
- 可變吐出量葉片泵(P-Q)特性：以(定排量型)為標準。
- 可變吐出量葉片泵液壓油：70kg/cm2以下，使用40℃時粘度30-50cSt(ISO VG32)之液壓油。71kg/cm2以上，使用40℃時粘度50-70cSt(ISO VG68)之液壓油。
- 可變吐出量葉片泵泵浦殼排油：排油管務必直接配至油箱之油面下，而配管所產生之背壓，請維持在0.3kg/cm2以下。
- 可變吐出量葉片泵使用油溫：連續運轉之溫度為15～60℃。
- 可變吐出量葉片泵軸心配合：泵軸與馬達之偏心誤差為0.05mm，角度誤差為1°。
- 可變吐出量葉片泵吸油條件：吸油口之壓力為-0.3kg/cm2～+0.3kg/cm2。
- 可變吐出量葉片泵吐出量調整：調整吐出量時，先放松固定螺帽，在旋轉調整螺絲，右轉減少吐出量，而左側則增加，調整完畢，請上螺絲。
- 可變吐出量葉片泵壓力調整：右轉壓力調整螺絲，使輸出壓力降低，而左轉則增高。
- 可變吐出量葉片泵出廠時標準品之P-Q設定值：吐出量調整=型錄所示之大流量。壓力調整=壓力調整范圍小值。
- 可變吐出量葉片泵滑動螺栓：此螺絲在原廠組合調整時已正確設定，請勿調動。
- 可變吐出量葉片泵新機運轉：新機開始運轉時，應于無負載狀況下，反復啟動電動馬達，以排除泵內和吸入管中之空氣，于確認油泵可排油時，為確保排除系統內之空氣，繼續無負載運轉10分鐘。

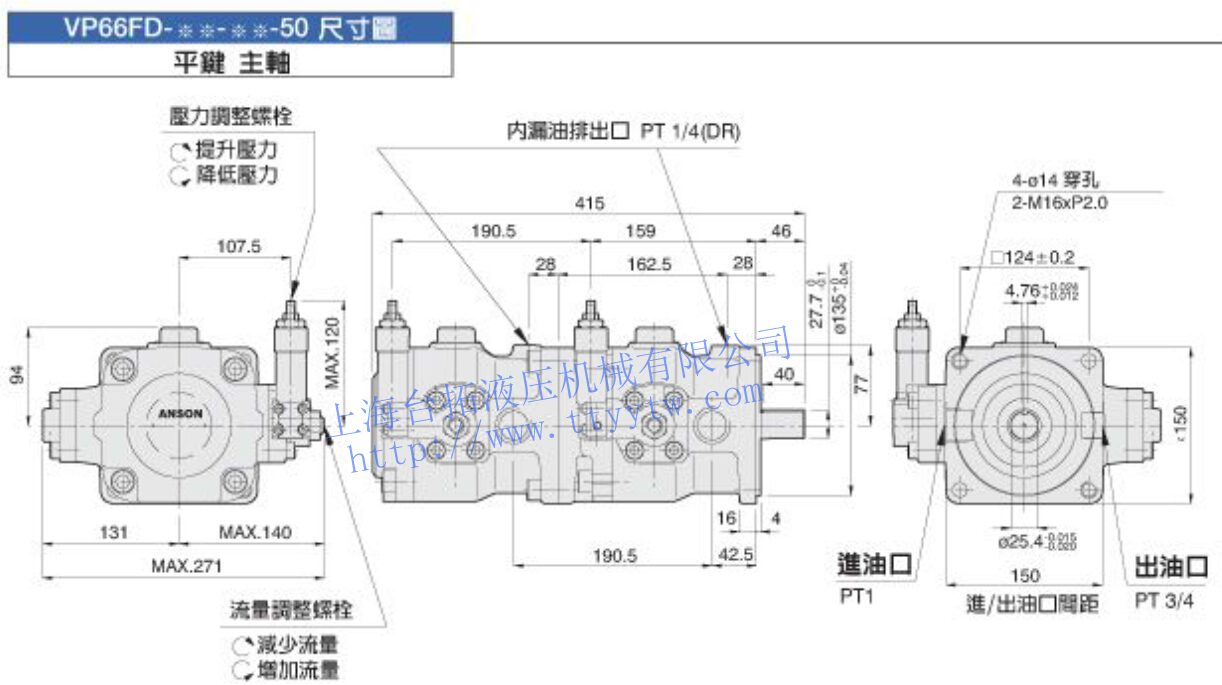

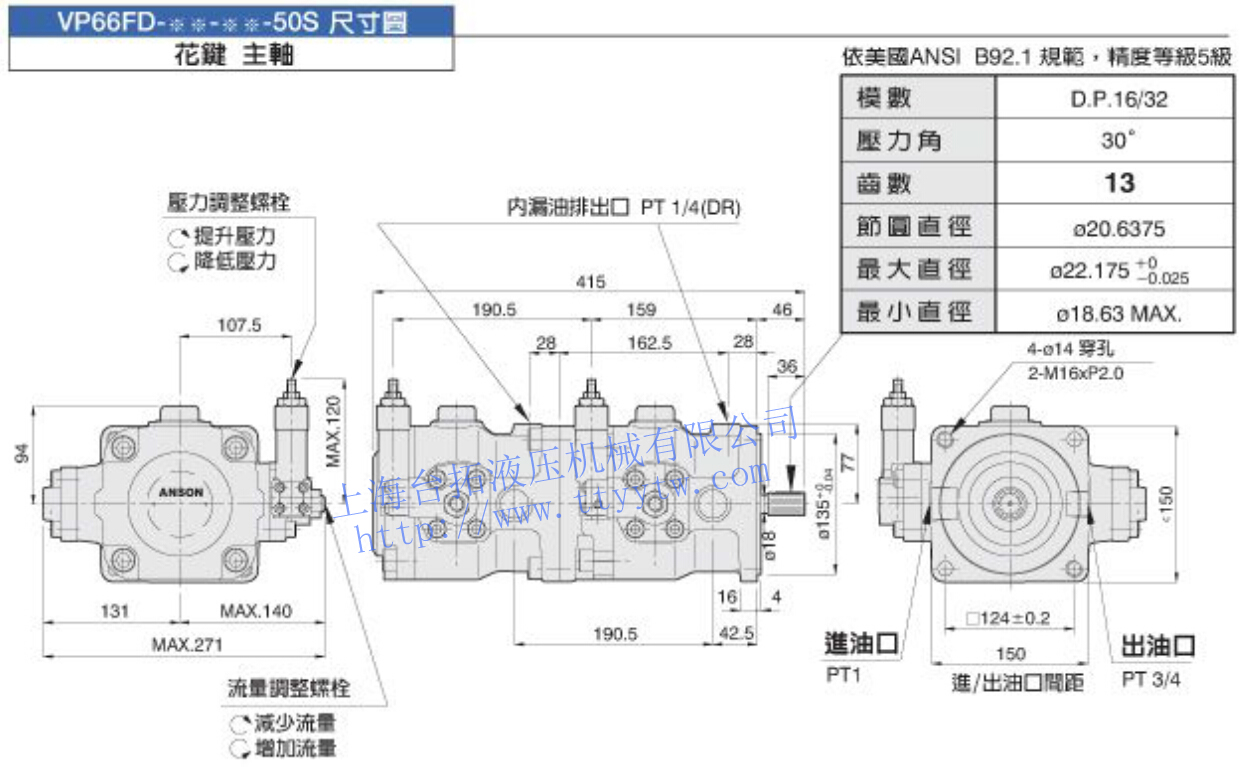

可變吐出量葉片泵VP66FD尺寸圖
