- 插裝閥
-
-
溢流插裝閥及閥蓋組合CVB
產品型號：溢流插裝閥及閥蓋組合CVB
直入式溢流插裝閥及閥蓋組合CVB利用外控導壓孔(Z1或Z2)進行壓力的遠程控制或卸載。
- 產品介紹
- 規格參數
直入式溢流插裝閥及閥蓋組合CVB型號說明
CVB -16 -M -6 -H -D4 -A2 5 系列號碼 通徑mm 閥蓋型式 導壓孔徑 外控壓力 電磁閥接線方式 電壓 頻率 直入式
溢流插裝閥16：16mm
25：25mm
32：32mm
40：40mm

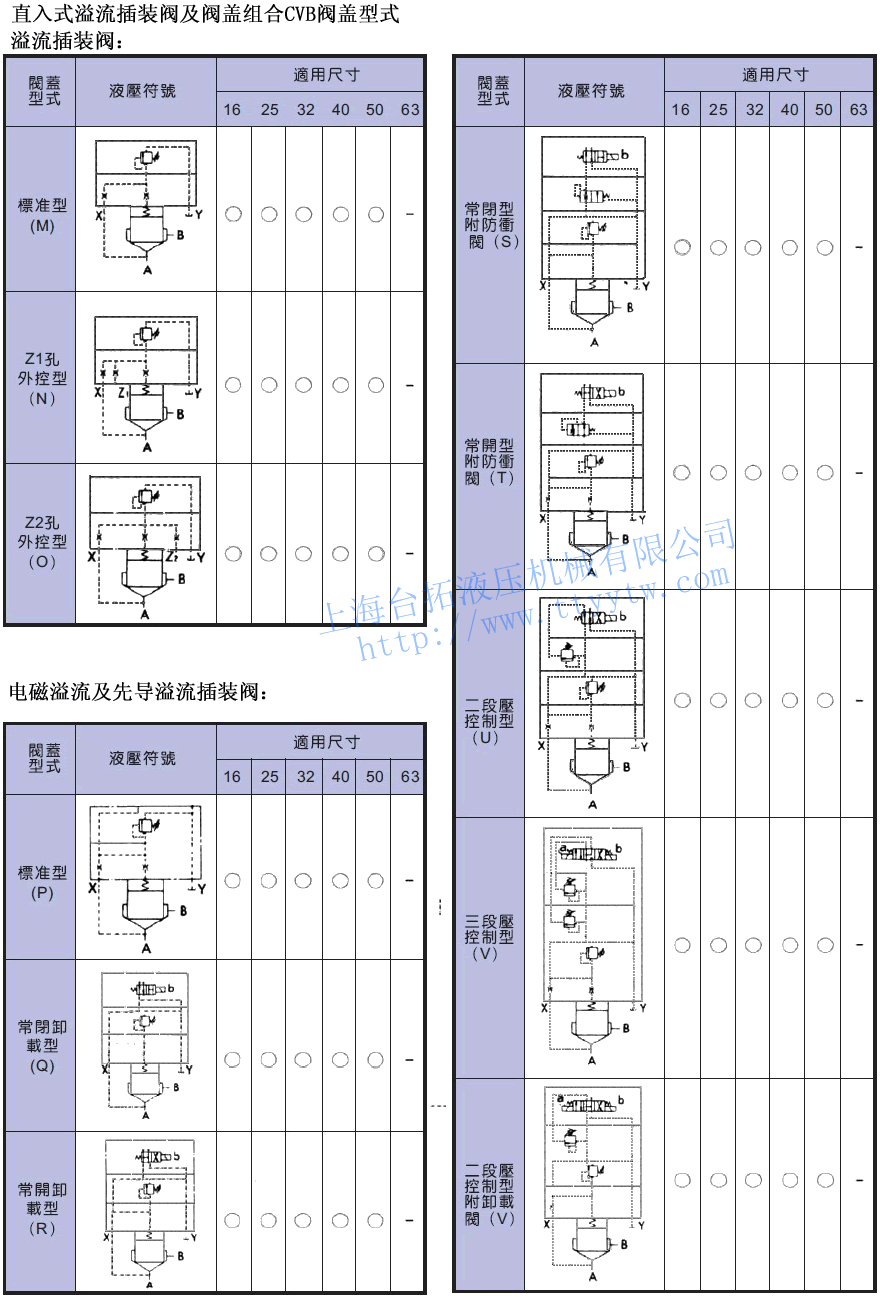

50：50mm閥蓋型式 16～40通徑用6mm
50～63通徑用10mm無標記：沒有
H：有D4：JIS接線盒型
D5：DIN插頭型A1：AC110V
A2：AC220V
D1：DC12V
D2：DC24V5：50HZ
6：60HZ
直流省略備注：1、只采購插裝閥時只需標識①②項即可，①～⑧為閥體與閥蓋之組合。2、④導壓孔徑標準型16～40通徑用6mm，50～63通徑用10mm，若需要其他尺寸，請洽臺拓液壓技術部。
直入式溢流插裝閥及閥蓋組合CVB規格表
型號 最高使用壓力 Mpa 定格流量?/min
P=0.3Mpa最大流量?/min
P=0.45Mpa壓力調整范圍 Mpa CVB-16 31.5 125 130 4～31.5 CVB-25 250 350 CVB-32 500 500 CVB-40 800 850 CVB-50 1200 1400 備注：1、重量隨閥蓋設計不同而改變。2、僅插裝閥規格與CLEB規格相同。
尺寸圖暫無
