控制器-印刷電路板QPE-076
產品型號：控制器-印刷電路板QPE-076
上海臺拓液壓機械有限公司供應比例閥控制器-印刷電路板QPE-076
- 產品介紹
- 規格參數
比例閥控制器-印刷電路板QPE-076訂購型號
型號 所搭配的比例閥 QPE-16/50 重量Kg 比例閥控制器-印刷電路板型號 QPG-16/50
0.2 QPE-076 比例閥控制器-印刷電路板QPE-076特性表
印刷電路板版式 (100X160X約35)mm(wX1Xh)歐洲格式前段面板(7疊加空間) 插頭連接器 DIN 41 612-F 32 允許環境溫度 0℃～+70℃ 存儲溫度最小-20℃最大+70℃ 電源供應
UB to z2-b224VDC額定電壓 電池電壓21～40V 整流AC電壓Urms=21～28V(單相，全波整流) 穩定性電容器 單獨連接到b 4,z4 4700μF/63 V DC，只需當Ub波動>10% 比例閥線圈的最大電流A/VA 2.7/40 輸入電流 1.5A 此值可升至最小Ub和控制電磁線圈的長電線長度 電力消耗 37W 輸入訊號到(設定點) 差壓控制器：b 20：0～+10V z 20:0V (R：=100kΩ) 信號源 電位計10KΩ +10V供應從z32(10mA)或外部信號源 切入致能，輸出段 在z 16，U=8.5～40V，Ri=100KΩ綠燈在前端面板亮燈號 位置傳感 供應 b 30：-15V(25mA) z 30：+15V(35mA) 回授信號 b 26：0～-10V，RL>10KΩ 回授指示 b 28 電磁線圈輸出 b6-b8 打卡鐘式電流調整器 最大電流Lmax.=2.7A 放大器/閥電纜的長度 電磁導向線：up to 20 m 1.5mm2 ；20 to 60 m 2.5mm2
位置傳感器：4×0.5mm2(屏幕顯示)特性 開放回路保護于回授信號電線 具PID作動的位置控制 打卡鐘式輸出段

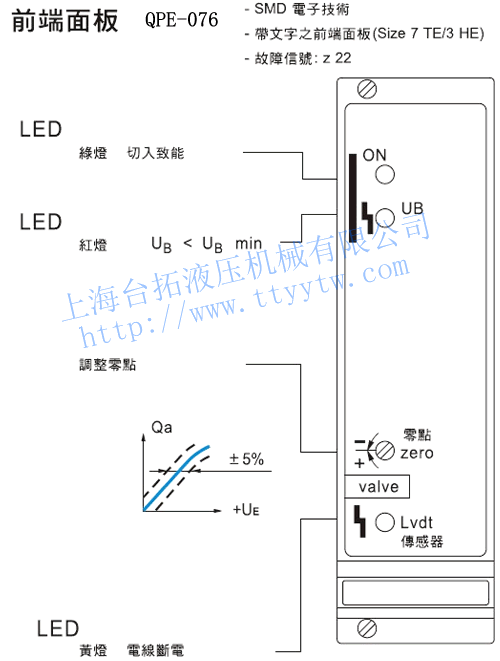

用于快速反應時間之緊急充電及放電 防止短路輸出標示校正 零點經修正電位計±5% LED燈顯示 綠：切入致能 黃：開放回路回授信號 紅：電壓不足(Ub太低) 故障指示：-電線斷電回授信號 -UB太低 -±15V穩定性 z 22：每當+Uk時，打開收集器 最高100mA；無故障：+Uk 警告：連接電源零點b 2和控制零點b 12，b 14或z 28需單獨接地(中心點) 比例閥控制器-印刷電路板QPE-076前端面板

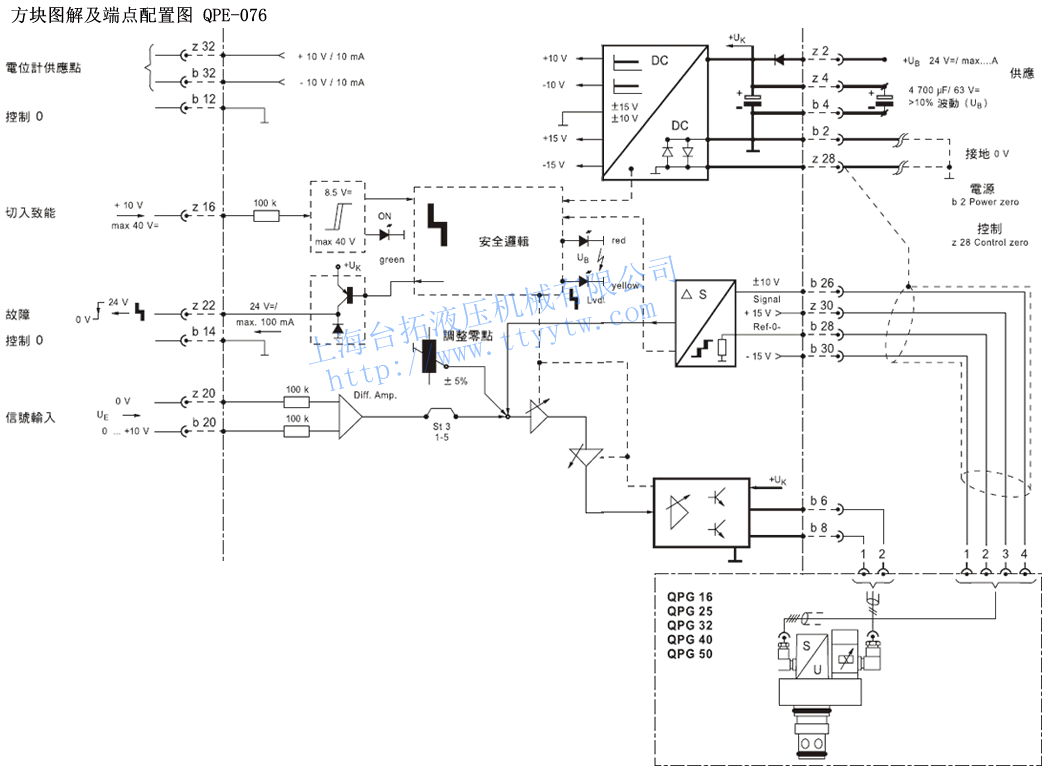

比例閥控制器-印刷電路板QPE-076方塊圖解及端點配置圖
