比例閥控制器DPE-120
產品型號：比例閥控制器DPE-120
上海臺拓液壓機械有限公司供應比例閥控制器DPE-120
- 產品介紹
- 規格參數
比例閥控制器DPE-120訂購型號
型號 所搭配的比例閥 線圈電流A 重量Kg 比例閥控制器型號 DPG-03
3.7A 0.25 DPE-120 比例閥控制器DPE-120性能表
印刷電路板版式 (100X160X約35)mm(wX1Xh)歐洲格式前段面板(7疊加空間) 插頭連接器 DIN 41 612-F 32 允許環境溫度 0℃～+70℃ 存儲溫度最小-20℃最大+70℃ 電源供應UB對b 16/b 18和b 2/b 4 使用兩個連接器 24VDC額定電池電壓21～40V 整流AC電壓Urms=21～28V(單相，全波整流) 平穩用電容器分別連接b 28/b 30-b 2/b 4 4700μF，63V(ELKO)在波動>10% 電磁線圈 2.7A/25W 3.7A/50W 電力消耗 max.35W max.60W 電流率 max.1.5A max.2.5A 電磁線圈輸出
b 6-b 8/z 2-z4方形-波動電壓 脈沖-調整
lmax=2.7Almax=3.7A 輸入訊號(設定點) 0～+10V總和選用對b 10，z 8，z 10，z 12， z 14/b 14；Ri=10KΩ 訊號源 電位計 R≥1kΩ 供應+10V b 32(50mA)
-10V z 22(50mA)或外部來源回饋實際值 Osci b 26 Testp.z 28* DPE-120 10.2Vrms/7.8KHz 0～±10V= 切入致能輸出段 在z 16，U=8.5～40V；即10V從z 32對橋
在前端面板亮起綠燈斜率關斷 在b 20，U=8.5～40V 電線長度與橫截面 電磁電線：<20m 1.5mm2 20～50m 2.5mm2
位置傳感器：max.50m 在100pF/M 電源供應和電容器1.5mm2防止輸出短路 輸出段到電磁線圈 訊號到位置檢測器 電位計供電 特性 實際值電線的開發回路監督 帶PID作動的位置控制 打卡鐘式輸出段 用于快速操作時間之緊急放電及充電 斜率附四分圓(象限)辨認 死帶補償在閥中心位置 間斷性斜率 故障指示：-實際值電線的開放回路 -UB太低 -±15V穩定性 z 26：繼電器輸出 沒故障 +24V(最大100mA) 有故障 0V 經由所配電位計調整 1.零點NPA和NPB 2.增益QA和QB 3.加速和減速斜率 t=0.05～5秒 LED認證顯示 綠：切入致能ON 黃：實際值電線的開放回路
黃：斜率關斷OFF 紅：Ub<Ub min.(約21V)警告：功率零點b 2和控制零點b 12必須銜接。電源供應到DIN插頭的距離要小于1m。在較長距離的情況下，連接控制零點要單獨接地。 備注：1、*在端點位置(CW)的電位計的值和在中心位置的零點電位計的值。

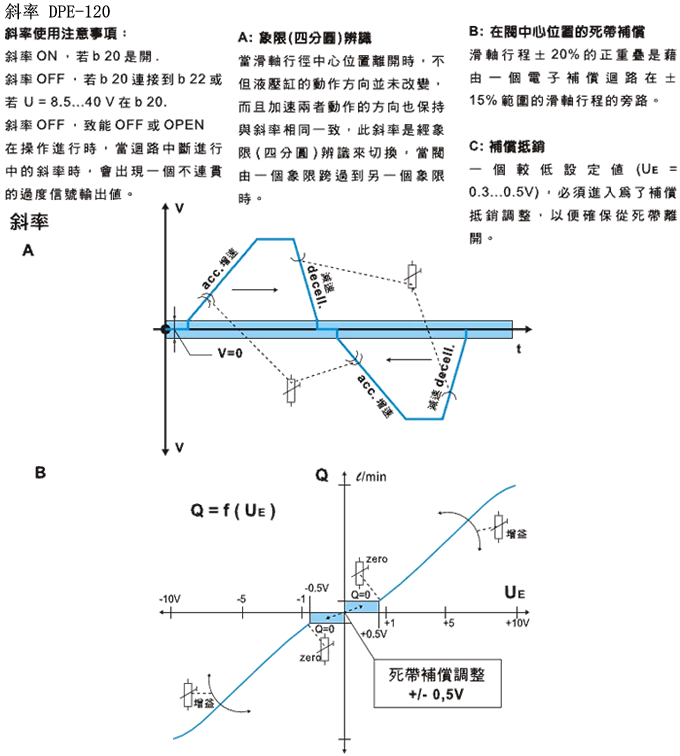

比例閥控制器DPE-120斜率

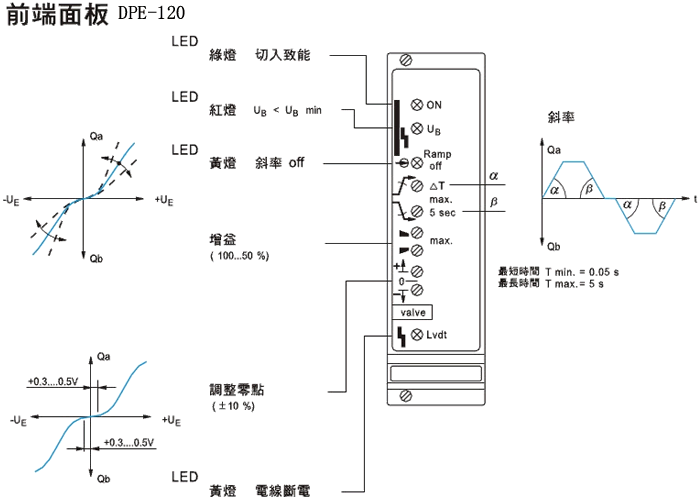

比例閥控制器DPE-120前端面板

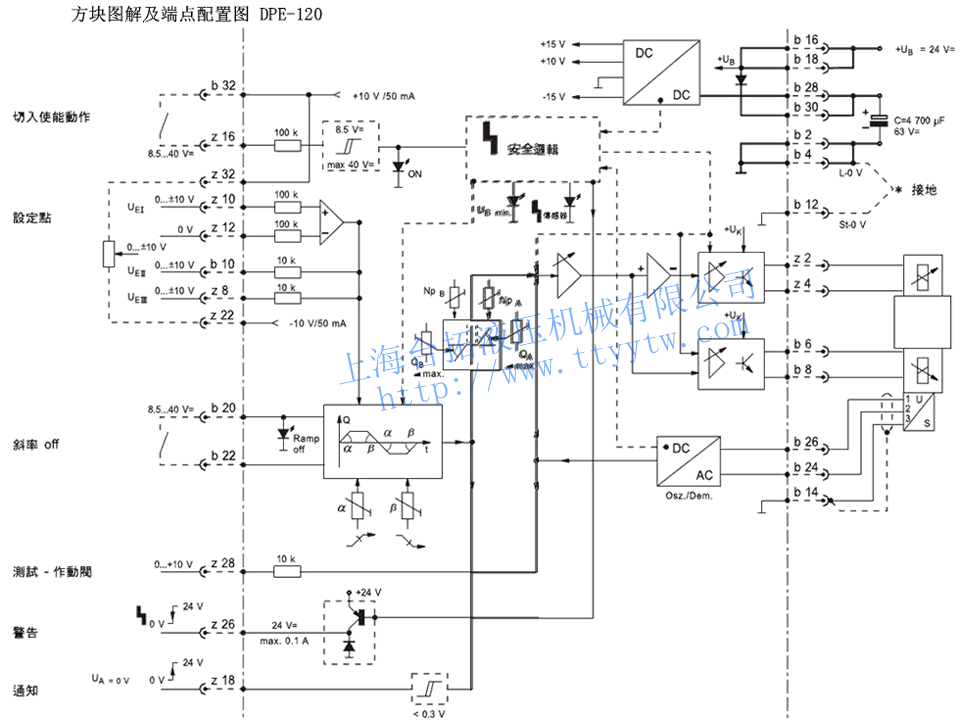

比例閥控制器DPE-120方塊圖解及端點配置圖
