比例壓力閥PPG-02
產品型號：超高響應電液比例壓力閥PPG-02
超高響應電液比例壓力閥PPG-02
- 產品介紹
- 規格參數
超高響應電液比例壓力閥PPG-02訂購型號
液壓符號 最大線圈耗電功率A/VA 壓力范圍bar 額定流量?/min 重量kg 訂購型號
3.7/60 1.5～30 1 4.5 PPG-02-30 3.0～80 PPG-02-80 4.0～180 PPG-02-180 5.0～250 PPG-02-250 6.0～315 PPG-02-315
2.7A/25W：max.35W
3.7A/50W：max.60WPPG-02 0.2 專屬配套控制器PPE-102 備注：裝配螺栓：4-M5×50，扭矩：6-8Nm。
超高響應電液比例壓力閥PPG-02特性表
概 述 結構
錐閥式 作動方式 比例電磁鐵，帶位移控制 連接方式 板式，安裝孔鉆結構符合 NG 6 ISO 4401 安裝位置 水平裝置較佳 允許環境溫度 -20～+50℃ 液 壓 壓力介質 液壓油符合 DIN 51 524...535，若使用其他介質，請先洽詢 粘度-推薦值
-最大允許值20～100mm2/s
10～800mm2/s壓力介質溫度 -20～+80℃ 過濾精度
與工作可靠性及使用允許污染等級的壓力介質符合 NAS 1638 采用過濾器 Bx=75 8 X=10 9 20 10 25 油流方向 參考液壓符號 公稱壓力(在Q=1?/min) 30bar 80bar 180bar 250bar 315bar 最低壓力(在Q=1?/min) 1.5bar 3.0bar 4.0bar 5.0bar 6.0bar 注意：在最大流量Qmax=3?/min時，壓力會上升 最高工作壓力 油口 P：315bar 油口 T：≤2bar 電 氣 暫載率循環期間(環境因素) 100% 防護等級 符合IP 65 DIN 40 050和 IEC 14 434/5 電磁線圈插頭 插頭符合 DIN 43 650/ISO 4400 位置傳感器連接器 專用連接器 電磁線圈電流 最大3.7A max 線圈電阻R20 2.5Ω 功率消耗 最大60 VA max 靜態/動態性能 遲滯 ≤0.3% 重覆精度 ≤0.2% 制造公差 ≈6% 響應時間 100%信號變化
10%信號變化≈45 ms
≈25 ms備注：所有特性值為結合比例閥控制器PPE-102情況。

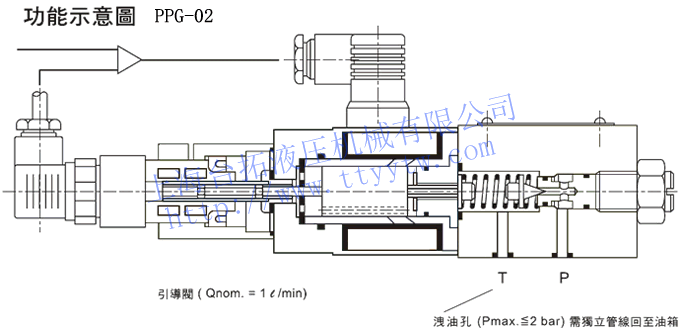

超高響應電液比例壓力閥PPG-02功能示意圖
超高響應電液比例壓力閥PPG-02功能示意圖下載

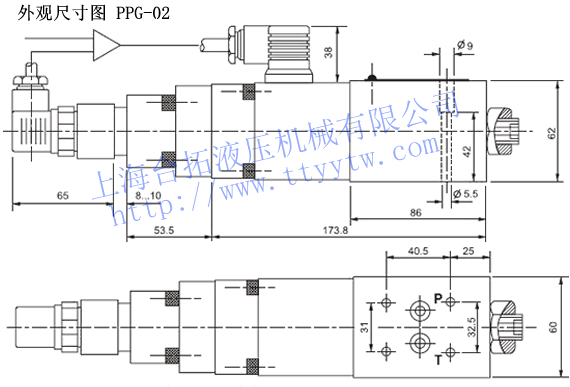

超高響應電液比例壓力閥PPG-02外觀尺寸圖
超高響應電液比例壓力閥PPG-02外觀尺寸圖下載

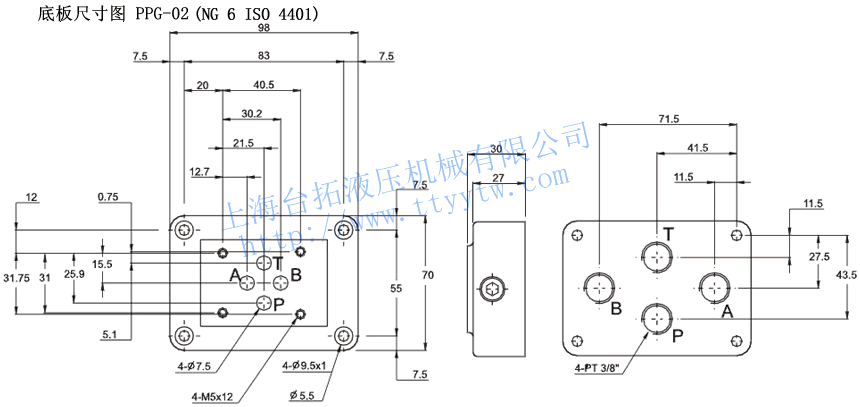

超高響應電液比例壓力閥PPG-02底板尺寸圖
