超高響應電液比例流量閥QPG-03訂購型號

液壓符號	最大線圈耗電功率A/VA	額定壓力bar	額定流量?/min	重量kg	型號
	3.7/60	P，A，B：315 T：250	16	7.0	QPG-03-16
			32		QPG-03-32
			63		QPG-03-63
	2.7A/25W：max.35W 3.7A/50W：max.60W	QPG-03		0.2	專屬配套控制器QPE-104

備注：裝配螺栓:4-M6×35 扭矩：13-16Nm

超高響應電液比例流量閥QPG-03特性表

概 述
結構	滑軸式
作動方式	比例電磁鐵，帶位移控制
連接方式	板式，安裝孔鉆結構符合 NG 10 ISO 4401+L泄油孔
安裝位置	水平裝置較佳
允許環境溫度	-20～+50℃
液 壓
壓力介質	液壓油符合 DIN 51 524...535，若使用其他介質，請先洽詢
粘度-推薦值     -最大允許值	20～100mm2/s 10～800mm2/s
壓力介質溫度	-20～+80℃
過濾精度 與工作可靠性及使用	允許污染等級的壓力介質符合 NAS 1638				采用過濾器 Bx=75
	8				X=10
	9				20
	10				25
油流方向	參考液壓符號
額定流量(在Δp=5bar)	16?/min	32?/min	63?/min(每個通路管道)
內漏/節流棱邊(在閥鋒緣處) lm=0(Δp=100bar)
最高工作壓力	油孔P，A，B：315bar 油孔T：250bar 油孔L：≤2bar
電 氣
暫載率循環期間(環境因素)	100%
防護等級	符合IP 65 DIN 40 050和 IEC 14 434/5
電磁線圈插頭	插頭符合 DIN 43 650/ISO 4400
位置傳感器連接器	專用連接器
電磁線圈電流	最大3.7A
線圈電阻R20	2.5Ω
在100%負荷和工作溫度時，最大壓力消耗	最大60 VA
靜態/動態
遲滯	≤0.3%
重覆精度	≤0.2%
制造公差	≈10%
響應時間 100%信號變化          10%信號變化	≈25 ms ≈15 ms

備注：所有特性值為結合比例閥控制器QPE-104情況。

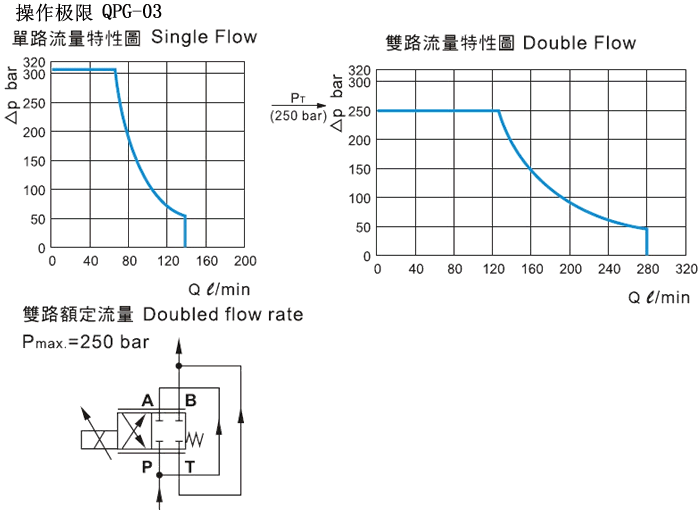

超高響應電液比例流量閥QPG-03操作極限

超高響應電液比例流量閥QPG-03操作極限下載

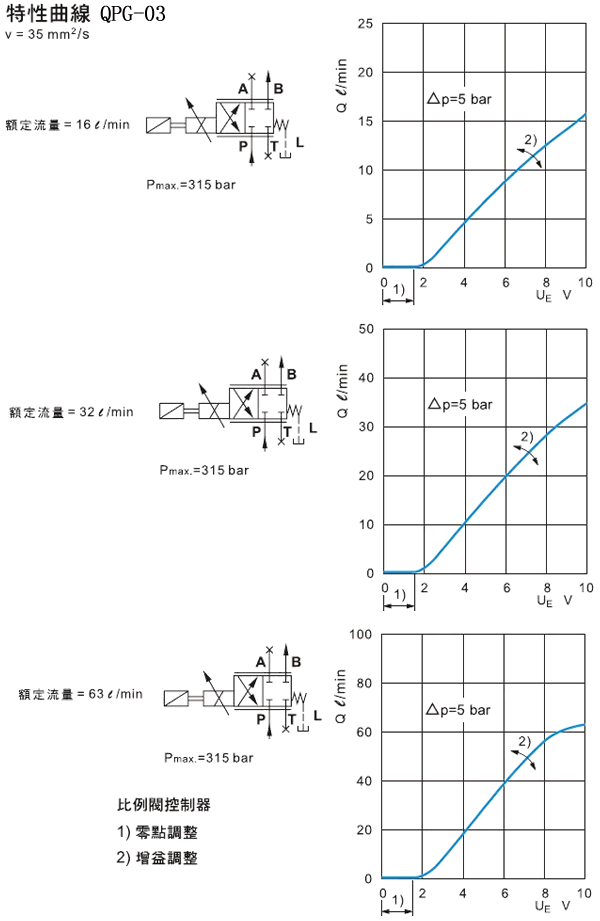

超高響應電液比例流量閥QPG-03特性曲線

超高響應電液比例流量閥QPG-03特性曲線下載

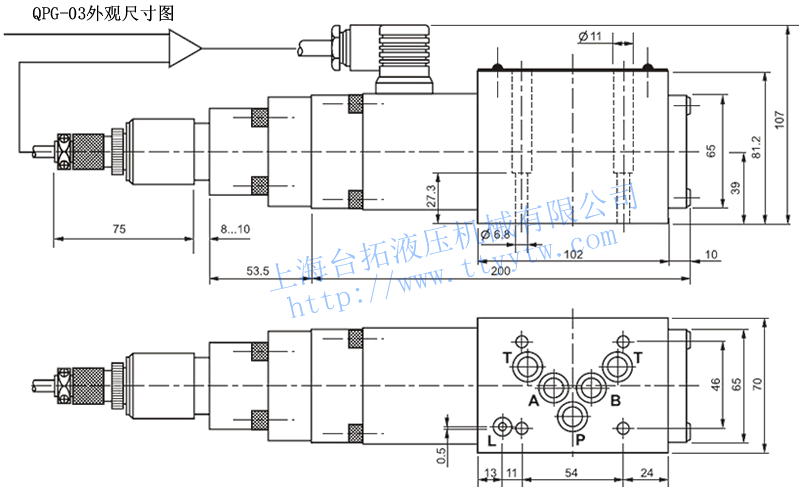

超高響應電液比例流量閥QPG-03外觀尺寸圖

超高響應電液比例流量閥QPG-03外觀尺寸圖下載

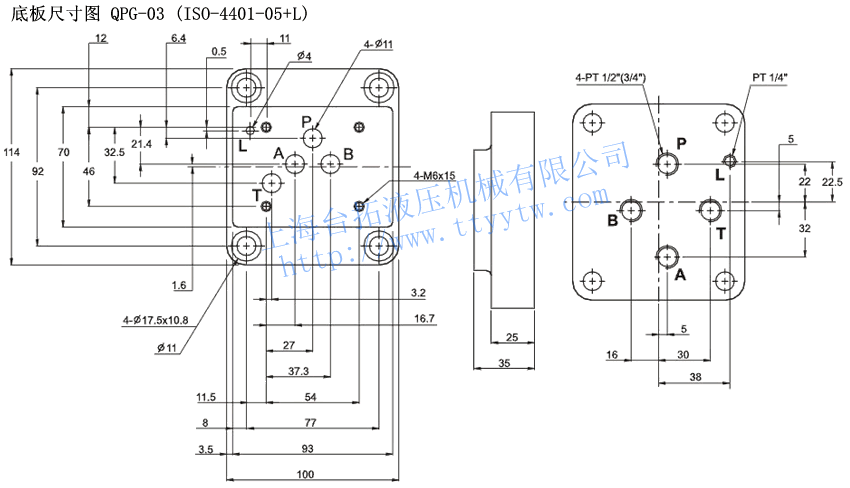

超高響應電液比例流量閥QPG-03底板尺寸圖

超高響應電液比例流量閥QPG-03底板尺寸圖下載
