- 電液比例閥
-
-
比例方向閥DPG-03
產品型號：超高響應電液比例方向閥DPG-03
超高響應電液比例方向閥DPG-03
- 產品介紹
- 規格參數
超高響應電液比例方向閥DPG-03訂購型號
液壓符號 最大線圈耗電
功率A/VA壓力降bar 額定流量?/min 額定最高壓力bar 凈重Kg 訂購型號 QA QB
3.7/60 5 32 32 PAB：315
T：2508 DPG-03-3C2-32 63 63 DPG-03-3C2-63
3.7/60 5 32 32 AB：315
T：2508 DPG-03-3C40-32 63 63 DPG-03-3C40-63
2.7A/25W：35W
3.7A/50W：60WDPG-03 0.3 專屬配套控制器
DPE-120超高響應電液比例方向閥DPG-03特性表
概 述 結構
滑軸式 作動方式 比例電磁鐵，帶位移控制 連接方式 板式，安裝孔鉆結構符合 NG 10 ISO 4401+L泄油孔 安裝位置 可選 允許環境溫度 -20～+50℃ 液 壓 壓力介質 液壓油符合 DIN 51 524...535，若使用其他介質，請先洽詢 粘度-推薦值
-最大允許值20～100mm2/s
10～800mm2/s壓力介質溫度 -20～+80℃ 過濾精度
與工作可靠性及使用允許污染等級的壓力介質符合 NAS 1638 采用過濾器 Bx=75 8 X=10 9 20 10 25 油流方向 參考液壓符號 額定流量(在Δp=5bar) 32?/min 63?/min(每個通路管道) 內漏/節流棱邊(在閥鋒緣處)
(Δp=5bar)
內漏/泄油口
最高工作壓力 油孔P，A，B：315bar 油孔T：250bar 油孔L：≤2bar 電 氣 暫載率循環期間(環境因素) 100% 防護等級 符合IP 65 DIN 40 050和 IEC 14 434/5 電磁線圈插頭 插頭符合 DIN 43 650/ISO 4400 位置傳感器連接器 專用連接器 電磁線圈電流 最大3.7A 線圈電阻R20 2.5Ω 在100%負荷和工作溫度時，最大壓力消耗 最大60 VA 靜態/動態 遲滯 ≤0.75% 重覆精度 ≤0.5% 制造公差 ≈10% 響應時間 100%信號變化
10%信號變化≈50 ms
≈20 ms備注：所有特性值為結合比例閥控制器DPE-120情況。

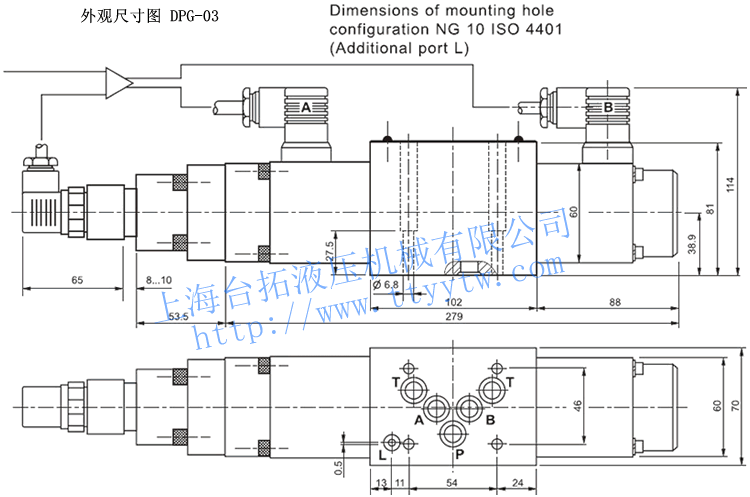

超高響應電液比例方向閥DPG-03外觀尺寸圖
