- 方向控制閥
-
-
傳統型充液閥SG
產品型號：傳統型充液閥SG
傳統型充液閥SG一般作為液壓缸和油箱間的吸排油閥使用，大型壓力機的快進行程，要從油缸向油箱吸油，加壓時防止從油缸流入油箱，反向時從油缸排油到油箱。廣泛應用于高速?zèng)_床、壓力機、注塑機等機器。
- 產品介紹
- 規格參數
傳統型充液閥SG型號說明
SG -16 -A1 系列號碼 規格 開啟壓力 傳統型充液閥
SG：進出油口成180度16：2"
24：3"
32：4"
48：6"A1：輕力型
A2：重力型
詳如規格表傳統型充液閥SG規格表
型號 額定流量 ?/min 使用流量 ?/min 最高使用壓力 MPa 開啟壓力 MPa 重量 Kg 真空自吸 PL使用時 真空自吸 PL使用時 A1 A2 SG-16 260 400 260±100×H 400±100×H 25 0.012 0.05 31.2 SG-24 600 900 600±150×H 900±150×H 0.014 0.07 55 SG-32 1100 1600 1100±300×H 1600±300×H 0.016 0.09 100 SG-48 2200 3200 2200±600×H 3200±600×H 0.016 0.09 240 備注：1、H為油面位置在基準線上面(+)或下面(—)，單位為米。2、額定流量指以U-U或h-h為油面基準面所需的流量，使用流量指在U-U或h-h基準面上或下所需的流量。3、使用流量計算方法(以SG-24)為列，在真空自吸狀況時，使用流量計算如下：(1)油面位置在U-U或h-h基準面上時使用流量=額定流量+150×H其中，H為油箱中液面到U-U基準面距離，單位：米。150為系數：SG-24為150，其余見規格表。(2)油面位置在U-U或h-h基準面下時使用流量=額定流量-150×H。

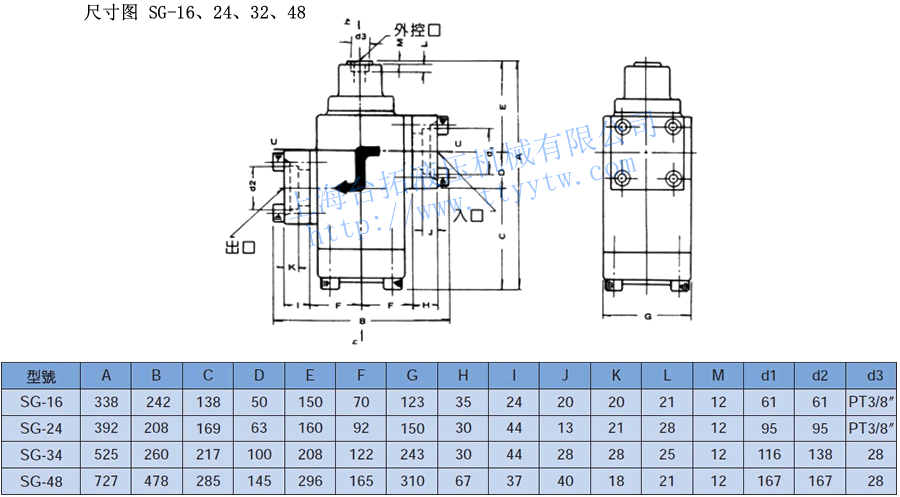

傳統型充液閥SG尺寸圖
