法蘭型充液閥PF
產品型號：法蘭型充液閥PF
法蘭型充液閥PF一般作為液壓缸和油箱間的吸排油閥使用，大型壓力機的快進行程，要從油缸向油箱吸油，加壓時防止從油缸流入油箱，反向時從油缸排油到油箱。
- 產品介紹
- 規格參數
法蘭型充液閥PF型號說明
PF -100 -F -20 系列號碼 規格 安裝型式 設計代號 法蘭型充液閥 50：2"
80：3"
90：3 1/2"
100：4"
125：5"
150：6"
200：8"無：不帶法蘭
F：帶P.T口法蘭
FP：帶P口法蘭
FT：帶T口法蘭無：標準型
20：新型法蘭型充液閥PF規格表
型 號 管徑 最大流量 ?/min 最高使用壓力 MPa 開啟壓力 MPa 最低液控壓力比 重量 KG 油缸壓力：控制壓力 PF-** PF-**20 PF-50 - 2" 200 25 0.012 4.0：1 1.17 - PF-80 PF-80-20 3" 400 2.8 8 PF-90 PF-90-20 3.5" 630 3.8 11.3 PF-100 PF-100-20 4" 1000 4.3：1 6.0 14.5 PF-125 F-125-20 5" 1600 10.8 23 PF-150 PF-150-20 6" 2500 0.013 23.5 37 PF-200 - 8" 4000 0.013 50 - 備注：1、大流量是自由流動時壓力損失0.03MPa時所得的值。流速約為3.5m/sec。2、低液控壓力比為閥座部分與液控受壓部分面積比所決定。3、回程時，必須先泄壓，否則可能無法開啟或造成沖擊。

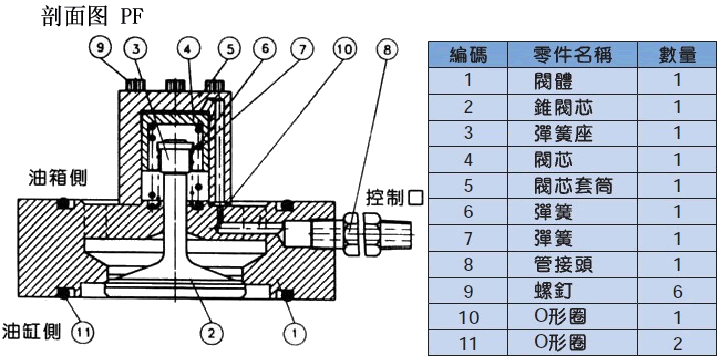

法蘭型充液閥PF剖面圖

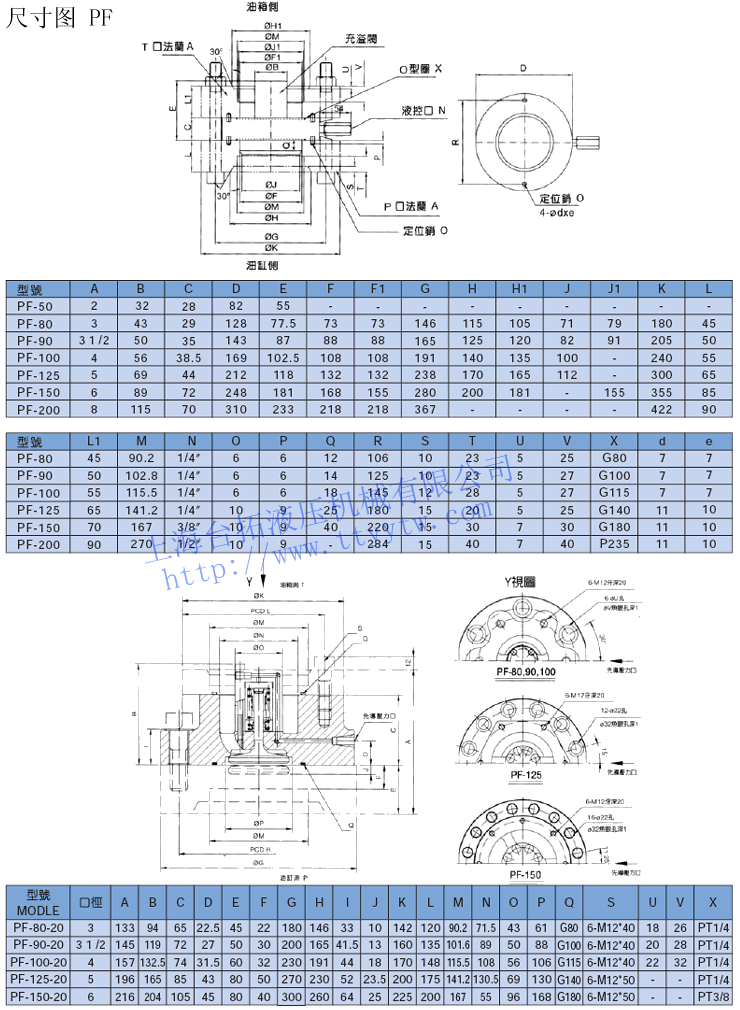

法蘭型充液閥PF尺寸圖
