- 方向控制閥
-
-
液控單向閥CP/CPDT
產品型號：液控單向閥CP/CPDT
1、液控單向閥CP,CPD除了當壓力超過設定的彈簧開啟壓力時，允許油流自由通過外，還可以利用控制油把在出口側緊閉的閥心打開，使油流能逆向流動。
2、液控單向閥CP,CPD保壓性能卓越。
3、液控單向閥CP,CPD可做小型充液閥使用。
4、液控單向閥CP,CPD廣泛應用于立式注塑機、壓力機等機器。
- 產品介紹
- 規格參數
液控單向閥CP/CPD型號說明
CPD T -06 -A1 D 系列號碼 安裝型式 規格 開啟壓力 泄油方式 CP：標準型
CPD：先導型
液控單向閥T：管式
G：板式
F：法蘭式03：10通徑(3/8")
04：16通徑(1/2")
06：25通徑(3/4")
10：32通徑(1 1/4")
03：10通徑(2")A1：0.04MPa
A2：0.35MPaD：外泄
無標記：內瀉液控單向閥CP/CPD規格表
型號 額定流量 ?/min 最高使用壓力 MPa 開啟壓力 MPa 重量 管式(法蘭式) 板式 管式(法蘭式) 板式 CPT-03 CP*G-03 50 25 A1：0.04
A2：0.353.4 4.5 CP*T-04 - 75 3.4 - CP*T-06 CP*G-06 125 6.2 7 CP*T(F)-10 CP*G-10 300 11.6 12 CP*T(F)-16 - 400 24.2 - 備注：1、管式及板式之*記號為CPD為先導型，CP則為標準型。2、反向流動時，液控單向閥的出口接回油箱時，請選用a圈”內部泄油“型式，當液控單向閥的出口有背壓時，請選用B圈”外部泄油“型式。 3、法蘭式CP*F-10、16才有，詳細尺寸和規格請洽臺拓液壓技術部。4、額定流量是在壓力損失0.35MPa下所得之值。

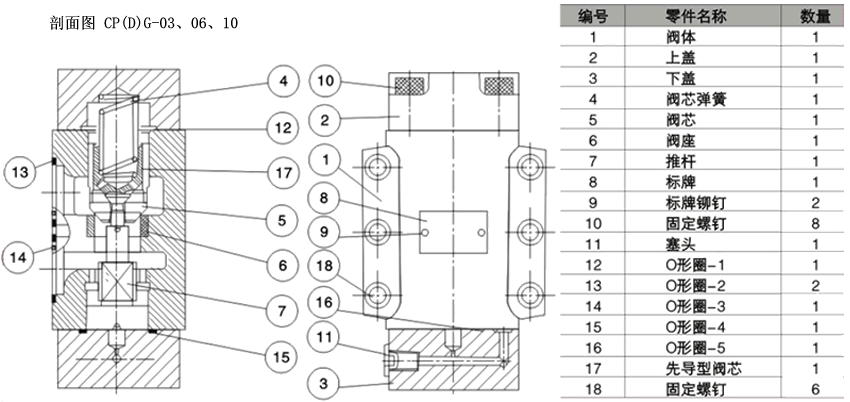

液控單向閥CP(D)G-03,06,10剖面圖
液控單向閥CPD安裝底板

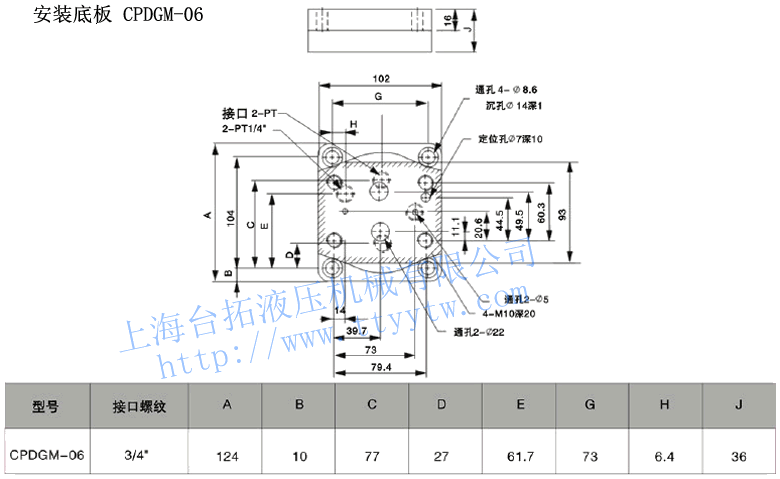

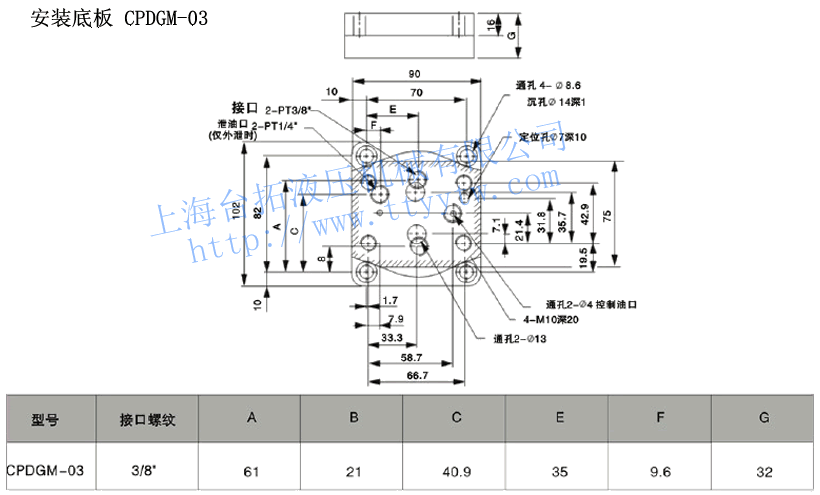

液控單向閥CPDGM-03安裝底板下載 液控單向閥CPDGM-06安裝底板下載

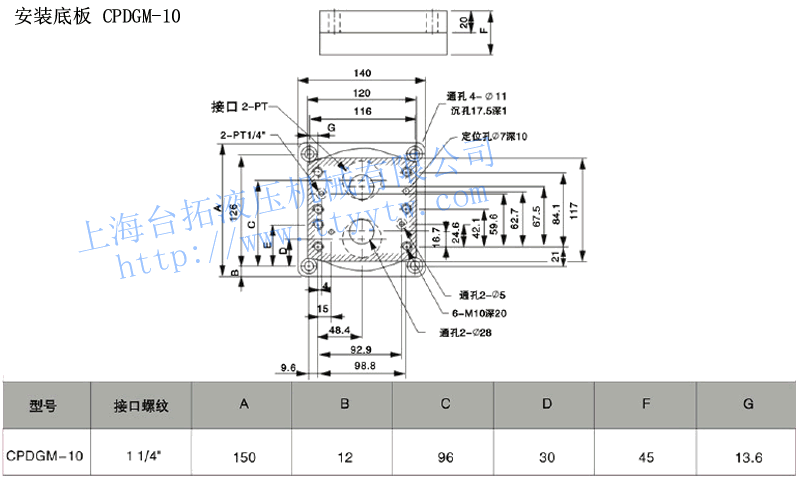

液控單向閥CPDGM-10安裝底板下載

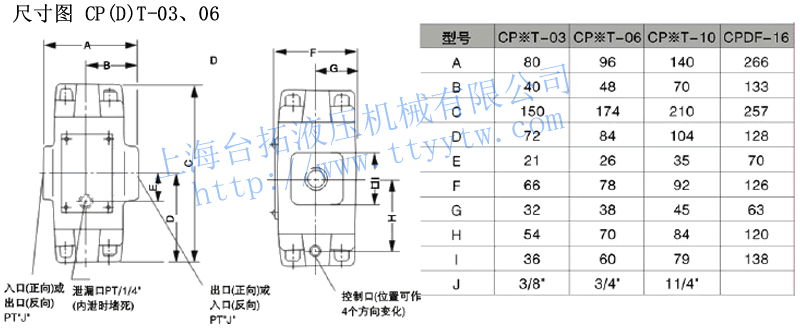

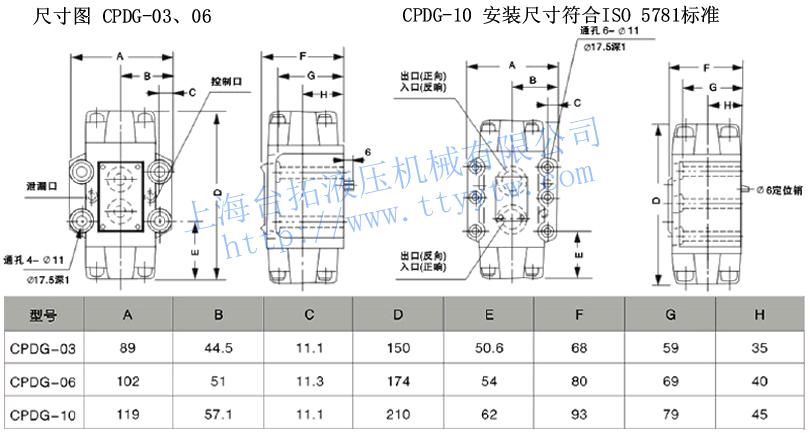

液控單向閥CP/CPD尺寸圖
