多管式油冷卻器KMCL
產品型號：多管式油冷卻器KMCL
多管式油冷卻器KMCL
- 產品介紹
- 規格參數
多管式油冷卻器KMCL型號說明
KMCL -4 Y 12 - - 系列號碼 本體規格 冷卻管外徑 散熱面積 接續型式 用途 多管式油冷卻器 3：3"
4：4"
5：5"6：6"
8：8"
10：10"Y：10mm 請洽詢 無標記：接管型(標準型)
F：法蘭型-：淡水用
B：海水用多管式油冷卻器KMCL選用參考表
型號
MODEL油出入口
OIL PORTS水出入口
WATER RORTS參考流量范圍
REFET FLOW RANGE散熱面積
HEAT TRANS AREA m2重量
WEIGHT(Kg)3Y04 PT3/4" PT3/4" 60 0.39 9.5 3Y06 PT3/4" PT3/4" 100 0.58 12.0 4Y08 PT1 1/4" PT3/4" 150 0.80 18.0 4Y12 PT1 1/4" PT3/4" 250 1.22 23.0 4Y20 PT1 1/2" PT3/4" 350 1.92 30.0 5Y30 PT2" PT1 1/4" 600 3.03 41.0 5Y40 PT2" PT1 1/4" 850 3.94 52.0 6Y20 PT1" PT1" 350 2.0 36.0 6Y50 PT2" PT2" 1000 4.84 60.0 6Y60 PT2" PT2" 1200 5.97 70.0 8Y80 PT2" PT2" 1500 7.83 100 8Y100 PT2 1/2" PT2" 2000 10.32 120 10Y80 PT2" PT2" 1600 7.83 135 10Y100 PT2 1/2" PT2" 2100 10.32 163 10Y145 PT2 1/2" PT2" 2300 14.5 180 10Y200 PT3" PT2" 2600 20.0 230 多管式油冷卻器KMCL選用參考表
冷卻器規格 3Y04 3Y06 4Y08 4Y12 4Y20 5Y30 5Y40 有熱源者 5HP(3.7kw) 10HP(7.5kw) 15HP(11.2kw) 20HP(15.0kw) 30HP(22.4kw) 50HP(38.3kw) 60HP(44.8kw) 無熱源者 7.5HP(5.6kw) 15HP(11.2kw) 20HP(15.0kw) 25HP(18.6kw) 40HP(30.0kw) 60HP(44.8kw) 75HP(56.0kw) 冷卻器的選定
冷卻器的選定下載

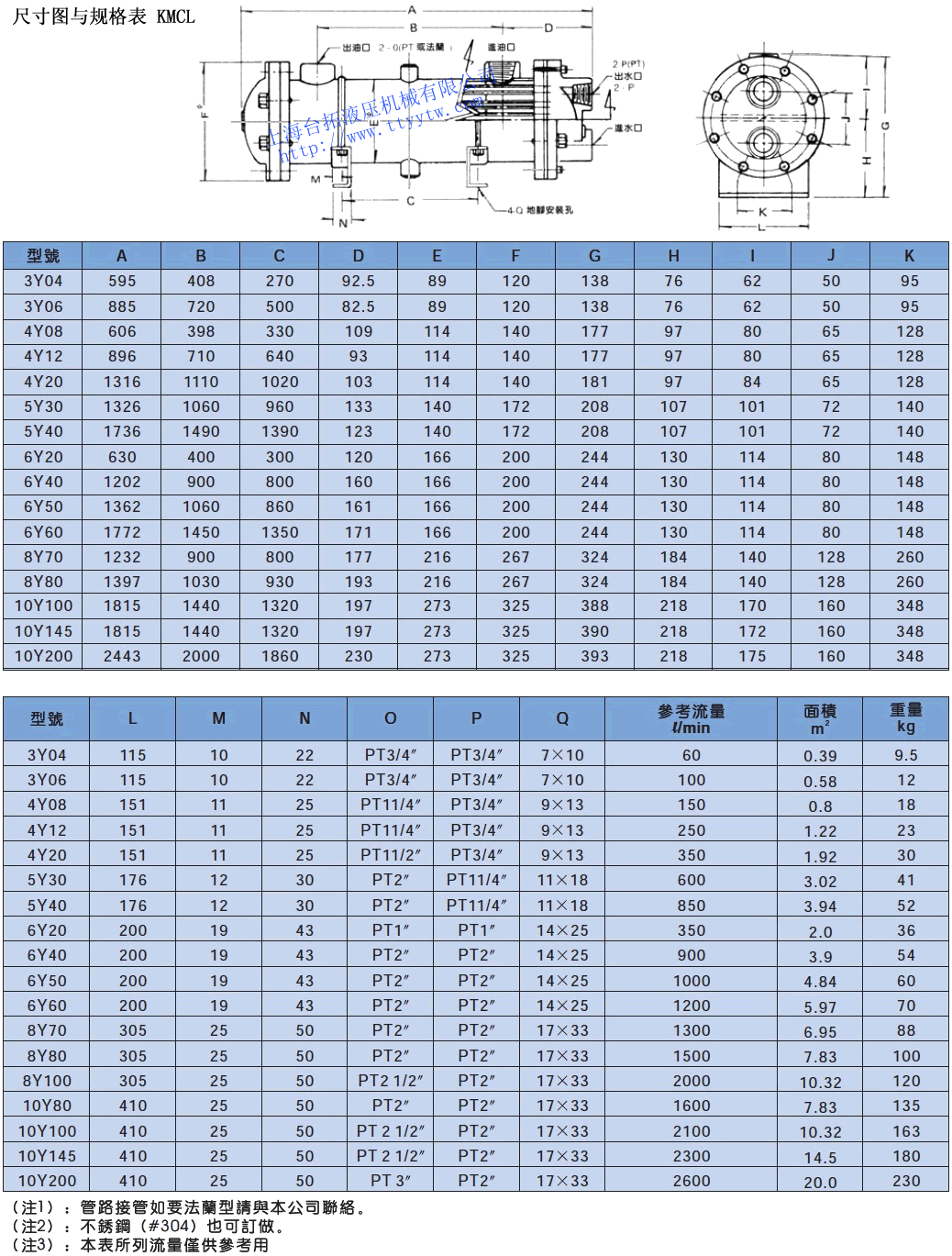

多管式油冷卻器KMCL尺寸圖

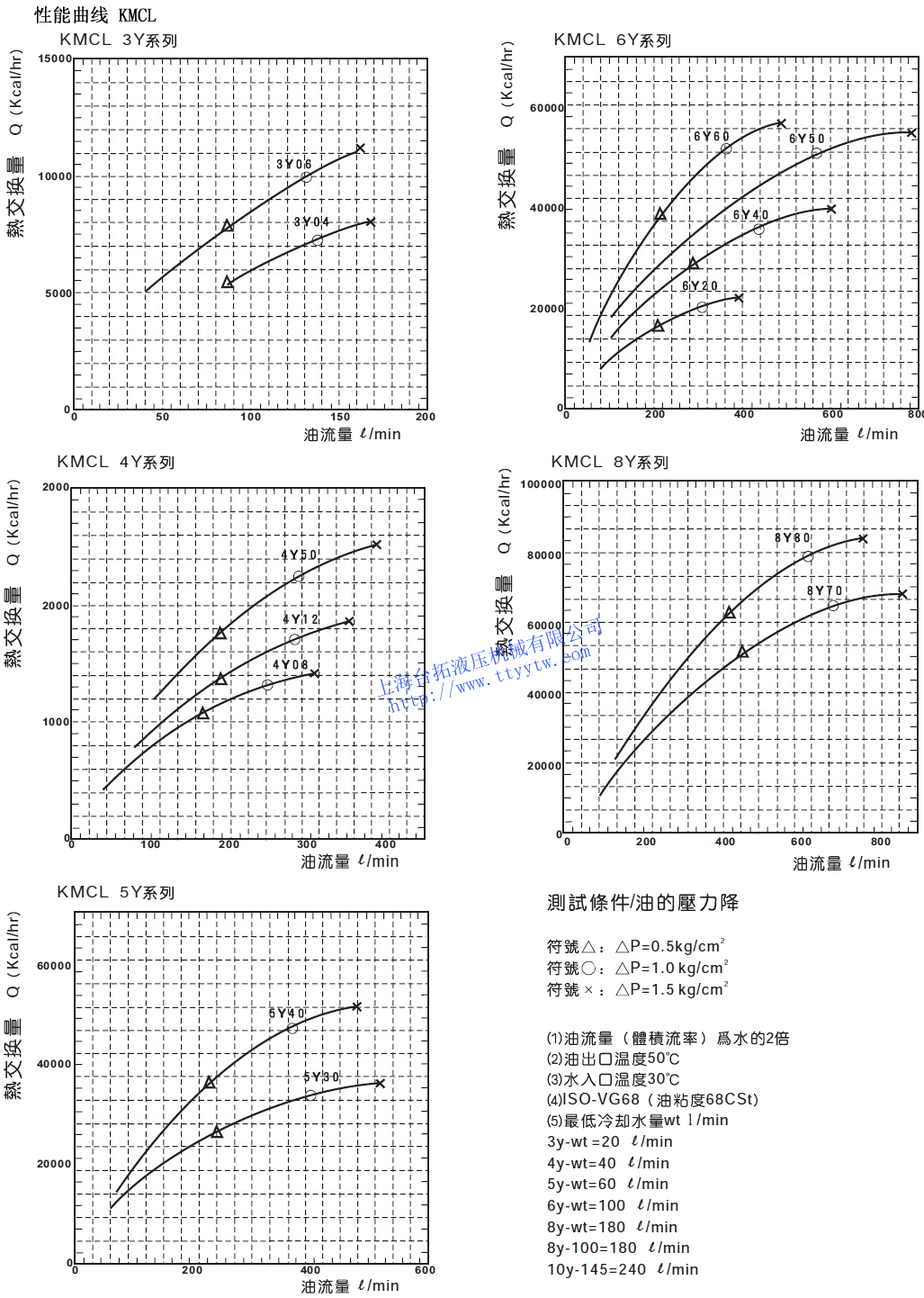

多管式油冷卻器KMCL性能曲線
