旋流型滾牙式油冷卻器SL
產品型號：旋流型滾牙式油冷卻器SL
旋流型滾牙式油冷卻器SL系列
- 產品介紹
- 規格參數
旋流型滾牙式油冷卻器SL系列型號說明
SL -3 03 -T - 系列號碼 冷卻器外徑 散熱面積 連接型式 用途 旋流型
滾牙式油冷卻器3：?89 mm
4：?114 mm
5：?139mm參照規格表 T：接管型
F：法蘭型-：淡用水
B：海用水備注：測試壓力：管外：1.5Mpa 管內：1.0Mpa(空氣壓0.65Mpa)。
旋流型滾牙式油冷卻器SL系列規格表
型號
MODEL油出入口
OIL PORTS水出入口
WATER RORTS重量
WEIGHT (Kg)散熱面積
HEAT TRANS AREA m2SL-303 3/4" 3/4" 5.5 0.3 SL-304 6.0 0.4 SL-305 6.5 0.5 SL-307 7.0 0.7 SL-309 8.0 0.9 SL-311 9.0 1.1 SL-408 1 1/4" 3/4" 13 0.8 SL-410 16 1.0 SL-415 18 1.5 SL-418 21 1.8 SL-421 24 2.1 SL-509 1 1/2" 3/4" 24 0.9 SL-518 26 1.8 SL-526 31 2.6 SL-534 36 3.4 SL-542 42 4.2 冷卻器的選定
冷卻器的選定下載

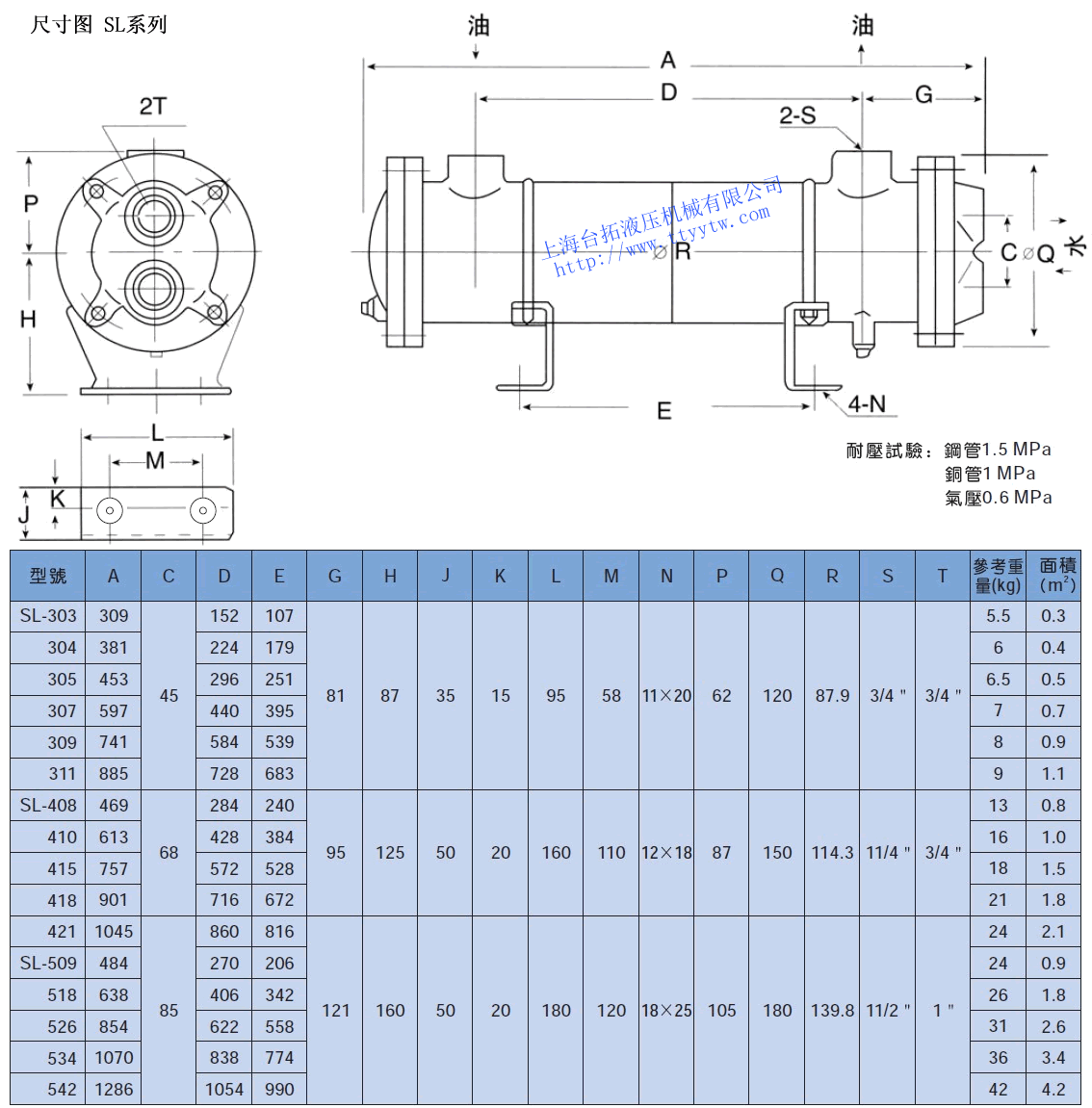

旋流型滾牙式油冷卻器SL系列尺寸圖

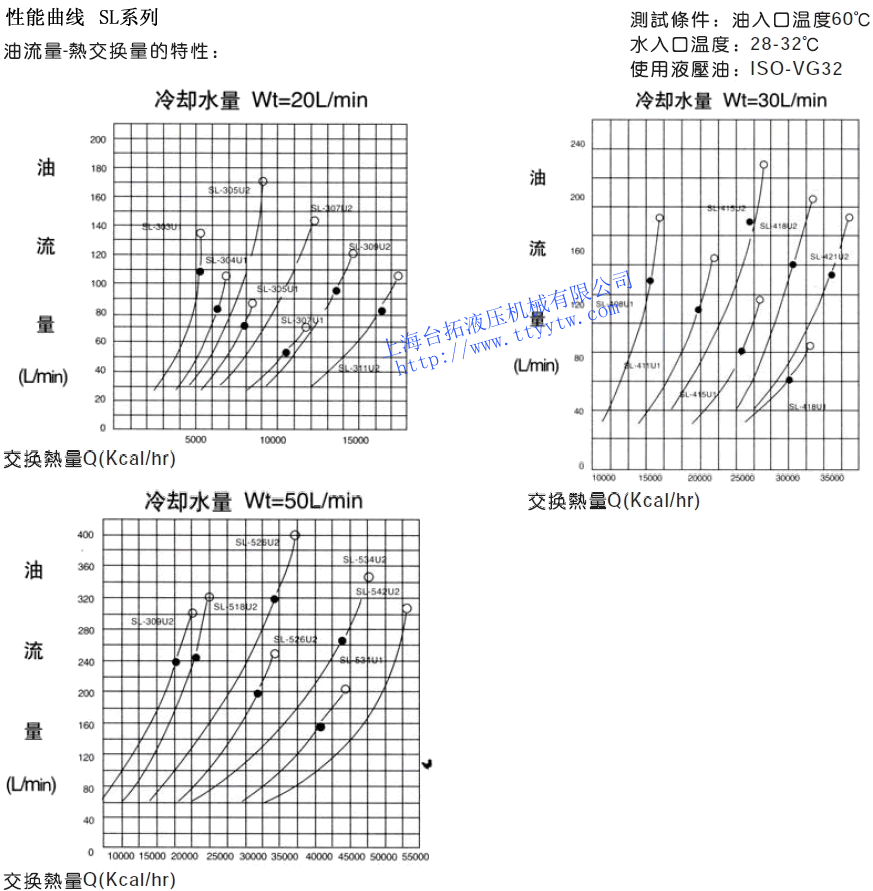

旋流型滾牙式油冷卻器SL系列性能曲線
