- 不銹鋼壓力表
-
-
協鋼不銹鋼壓力表321.23
產品型號：協鋼不銹鋼壓力表321.23
1、協鋼SKON充油式不銹鋼壓力表321.23適用于油、水、空氣等腐蝕性流體的環境。2、充油式不銹鋼壓力表321.23使用于高壓力負載及激烈震動的工作環境。
2、臺灣協鋼SKON充油式不銹鋼壓力表321.23適用于食品業石化業等。
- 產品介紹
- 規格參數
臺灣協鋼SKON壓力表型號說明
尺寸 基本適用 外殼型式 外殼材質 接線部材質 接線部型式 接線部型式 填充液別 接點型式
0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 1 40mm 1 一般 1 直立無緣 1 鋼 1 銅 1 PF 1 1/8" 1 密閉 1 單接點上限 2 50mm 2 滾蓋式 2 直立背緣 2 不銹鋼 2 銅電鍍 2 PT 2 1/4" 2 甘油 2 雙接點上、下 3 60mm 3 旋蓋式 3 埋入無緣邊孔 3 銅 3 不銹鋼 3 NPT 3 3/8" 3 矽油 3 雙接點上、上 4 100mm 4 旋蓋式 零調 4 埋入無緣中孔 4 鋼 蓋電鍍 4 PP塑膠 內牙式 4 UNF 4 1/2" 4 矽油100%φ 4 單接點下限 5 150mm 5 接點 開關 5 埋入前緣邊孔 5 鋼 全電鍍 5 鐵氟龍 內牙式 5 - 5 7/16" 5 - 5 - 6 75mm 6 - 6 埋入前緣中孔 6 PP塑膠 隔膜式 6 - 6 - 6 - 6 - 6 - 7 - 7 - 7 無緣取付邊孔 7 鐵氟龍 隔模式 7 - 7 - 7 - 7 - 7 - 8 - 8 - 8 無緣取付中孔 8 鋁合金 8 - 8 - 8 - 8 - 8 紅色指示針 9 - 9 - 9 埋入背緣邊孔 9 PP塑膠外殼 9 - 9 - 9 - 9 - 9 遺留式指針
臺灣協鋼SKON充油式不銹鋼壓力表321.23性能規格表
型號 充油式不銹鋼壓力表321.23 尺寸大小 63mm 精確度 Class±1.5% 壓力范圍 -1/0～-1+20kg/cm2(bar) 0/1～0/1000kg/cm2(bar) 溫度范圍限制 運轉時溫度最大值60℃（因考慮傳導特性），周圍溫度約-25℃～60℃ 接頭尺寸與材質 AISI316直立或埋入
接頭尺寸：14mm 1/4”，PT、NPT、PF、BSP測量裝置與材質 巴登管,AISI316 DIN50049(AISI316 TI)
≤70kg/cm2(bar)C型管 >70 kg/cm2(bar)H型管內機材質 AISI316 面板材質 鋁制，白色底，黑色字體 指針材質 鋁制，黑色 外殼材質 AISI 304 上框材質 AISI 304 填充液 甘油（99.5%） 鏡面材質 強化玻璃，壓克力，玻璃 選購配件 矽油、法蘭、遺留式指針、U型取付金具、Π字架取付金具 臺灣協鋼SKON壓力表壓力單位換算表
臺灣協鋼SKON壓力表細部分解圖
臺灣協鋼SKON壓力表標準面板刻度

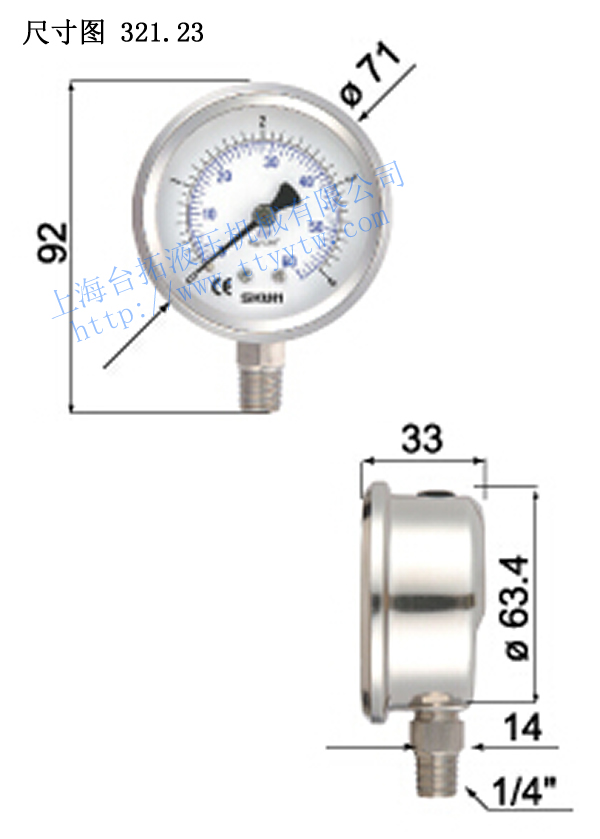

臺灣協鋼SKON充油式不銹鋼壓力表321.23尺寸圖
