高壓內嚙合齒輪泵QT
產品型號：高壓內嚙合齒輪泵QT
高壓內嚙合齒輪泵QT
- 產品介紹
- 規格參數
高壓內嚙合齒輪泵QT型號說明
QT 4 3 -25 F -* -A 系列號 尺寸 壓力表示 理論流量cc/rev 回轉方向及油口 可選 設計號 內嚙合
齒輪泵2,3,4,5,6 3：高壓泵 4,5,6.3,8,10,12.5,16,20,25
31.5,40,50,63,80,100,125無記號:順時針F(右轉)
L:逆時針E(左轉)H:帶高壓油封
V:磷酸酯系油用
*:其它特殊規格A 備注：H：帶高壓油封(進油壓力2kgf/cm2)以下。
高壓內嚙合齒輪泵QT規格表
型號 工作壓力
kgf/cm2功率N KW 流量?/min無負荷時 60HZ 50HZ 額定PR 最高MP 額定壓力和1500rpm
時的功率6P電機 4P電機 6P電機 4P電機 1200rpm 1800rpm 1000rpm 1500rpm QT23-4 250 320 3.0 - 7.5 - 6.4 QT23-5 3.5 6.5 9.8 5.4 8.2 QT23-6.3 4.3 7.9 11.9 6.5 9.9 QT23-8 5.4 9.8 14.8 8.2 12.3 QT33-10 6.8 11.9 17.9 9.9 14.9 QT33-12.5 8.6 15.0 22.6 12.5 18.8 QT33-16 10.6 18.6 28.0 15.5 23.3 QT43-20 13.7 24.1 36.3 20.0 30.2 QT43-25 16.8 29.9 45.0 24.8 37.4 QT43-31.5 21.6 38.5 57.9 32.0 48.2 QT53-40 26.1 45.7 70.3 38.9 58.5 QT53-50 33.5 60.3 90.6 50.2 75.5 QT53-63 41.9 75.9 114.0 63.2 95.0 QT63-80 52.7 95.6 143.7 79.6 119.7 QT63-100 66.1 120.3 181.2 100.4 150.9 QT63-125 81.3 149.0 223.8 124.1 186.4 備注1：本表用于大概的選擇QT泵型號，泵的詳細內容請再參照泵的性能表，還有表中的所需功率N(kw)是在1500rpm額定壓力時的值。
內嚙合齒輪泵QT構造圖

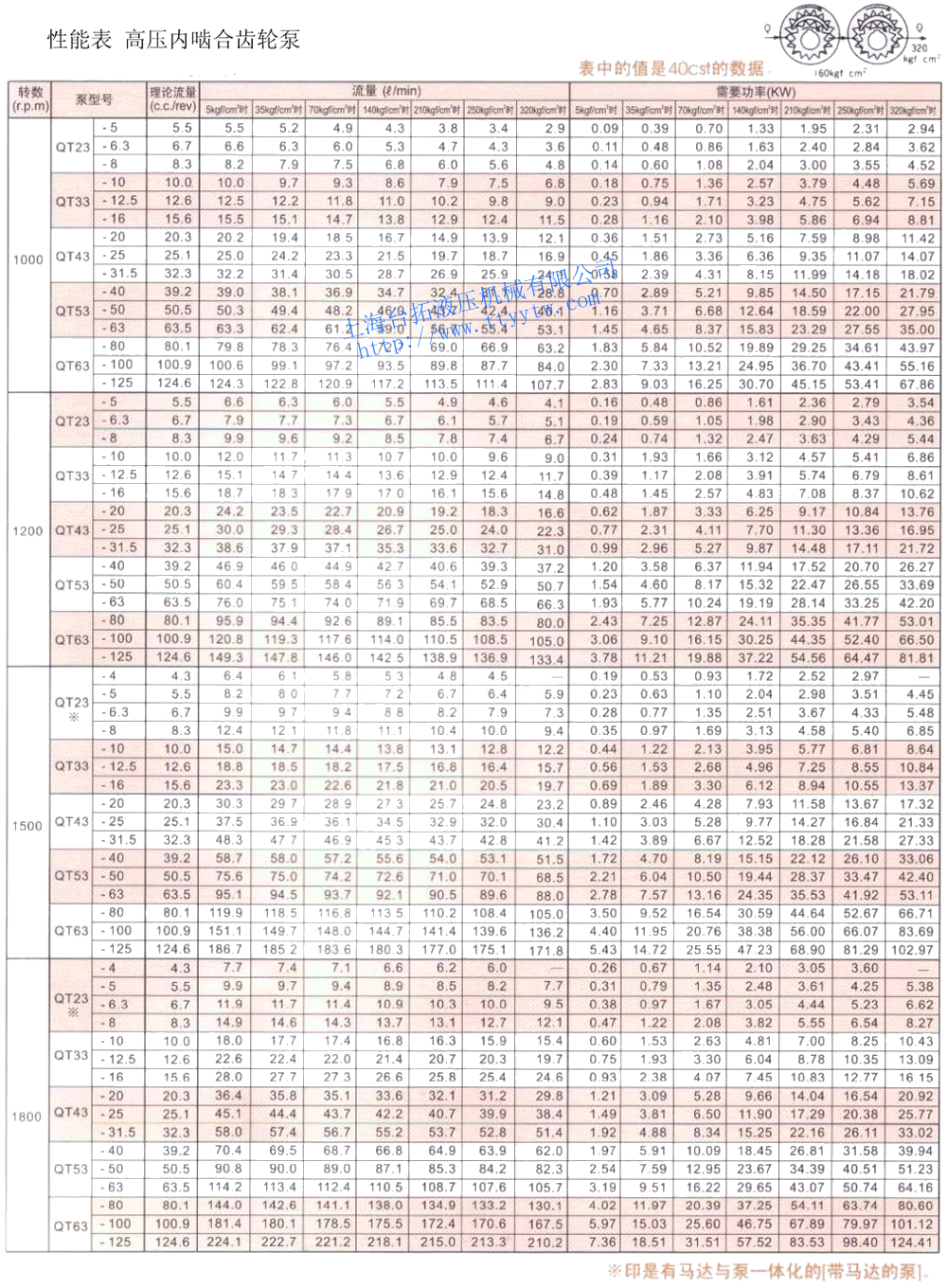

高壓內嚙合齒輪泵QT性能表
內嚙合齒輪泵QT外形尺寸圖
內嚙合齒輪泵QT性能曲線
