高效率定量齒輪泵P1
產品型號：高效率定量齒輪泵P1
定量齒輪泵P1系列，零件單純，易于保養及維護?？捎诘蛪捍罅髁咳~片泵組成高低壓泵組合，合理利用能源，節約成本。
- 產品介紹
- 規格參數
定量齒輪泵P1系列型號說明
P1 05 R P 01 G T 系列號碼 排量 旋轉方向(從軸端看) 出入油口尺寸 傳動軸代號 安裝法蘭代號 后蓋代號 P1系列
定量齒輪泵參照規格表 R：順時針方向
L：逆時針方向N：NPT
U：UNF
P：PT
F：法蘭型
參照規格表
參照傳動軸表
01標準型
10
12參照安裝法蘭表
G標準型
SAE“AA”標準型 定量齒輪泵P1系列規格表
型號 使用壓力MPa 排量
m?/rev外形尺寸(PT) 出入油口 重量(kg0 額定 最高 A B L 入口 出口 P101 21 25 1.30 44.08 42.04 83.08 1"/2 3"/8 0.82 P102 2.00 46.08 43.04 85.08 0.91 P127 2.70 48.08 44.04 87.08 1.00 P135 3.40 50.08 45.04 89.08 1.05 P104 4.10 52.08 46.04 91.08 1.10 P105 5.10 55.08 47.04 94.08 1.14 P106 6.10 58.08 49.04 97.08 1.18 P107 20 23 7.40 62.08 51.04 101.08 3"/4 1"/2 1.27 P109 18 21 9.10 67.08 53.54 106.08 1.32

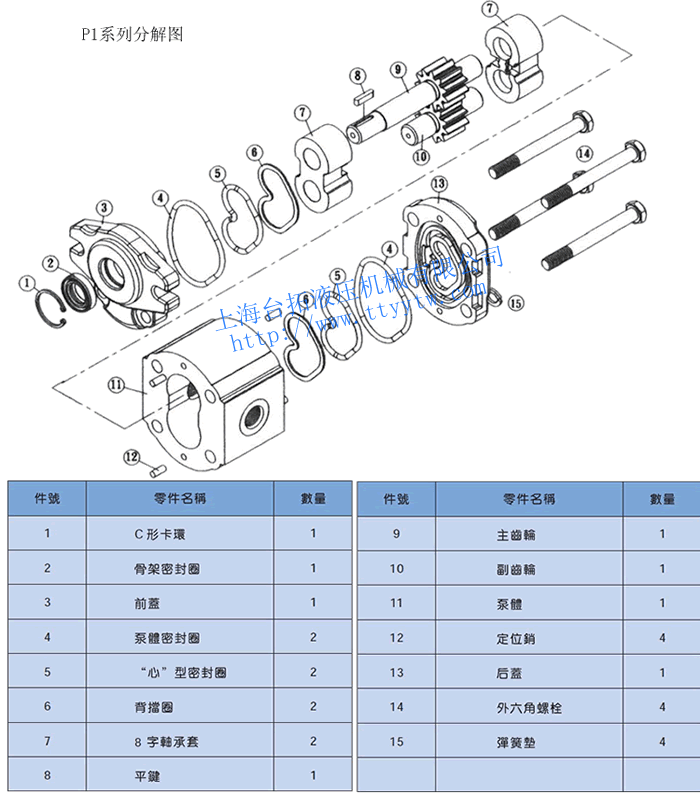

定量齒輪泵P1系列分解圖

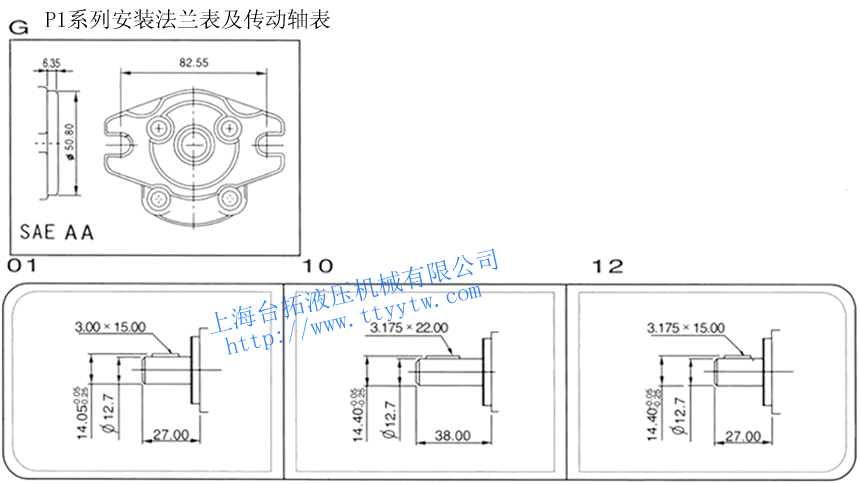

定量齒輪泵P1系列安裝法蘭表及轉動軸表

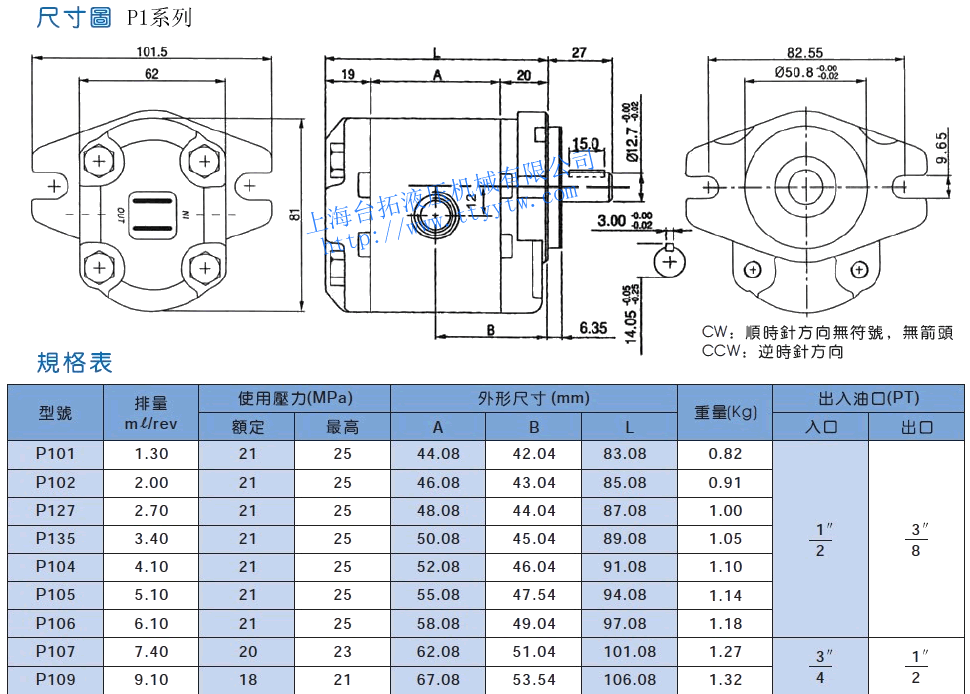

定量齒輪泵P1系列尺寸圖

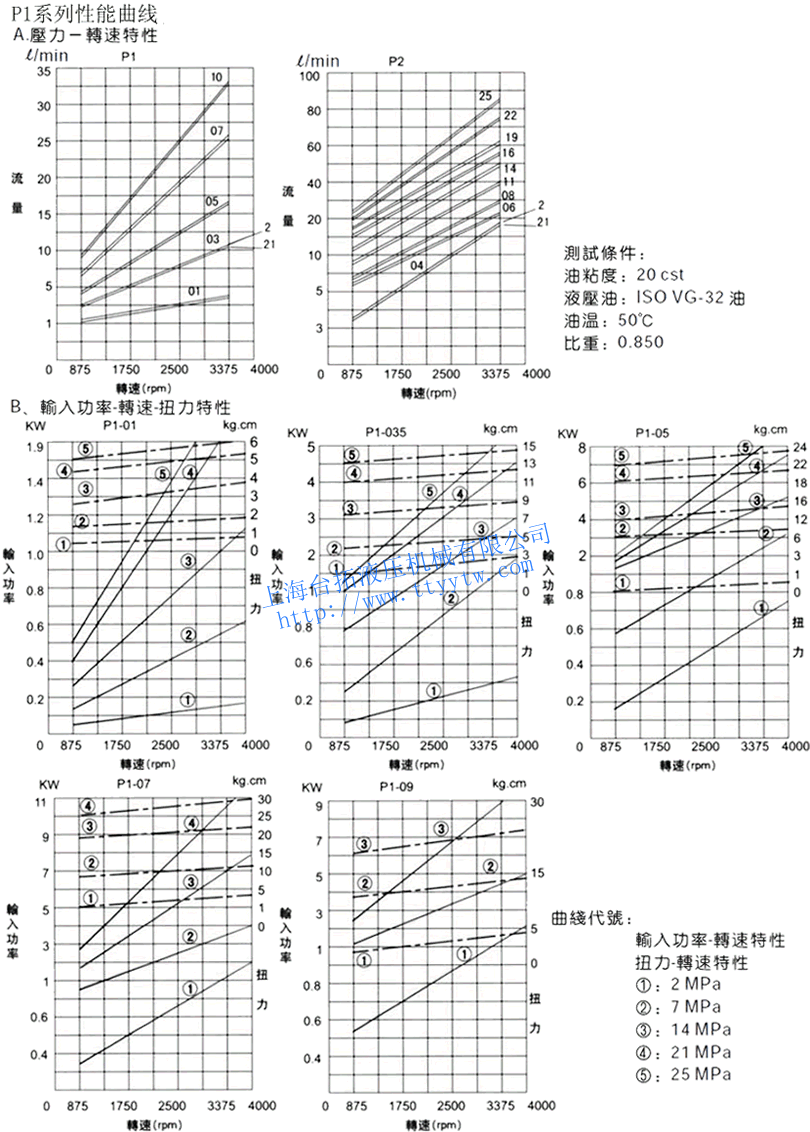

定量齒輪泵P1系列性能曲線
