- 雙聯定量葉片泵
-
-
高壓雙聯子母葉片泵VQ
產品型號：高壓雙聯子母葉片泵VQ
高壓雙聯子母葉片泵VQ系列，適用于工程機械，尤其行走機械的場合。
- 產品介紹
- 規格參數

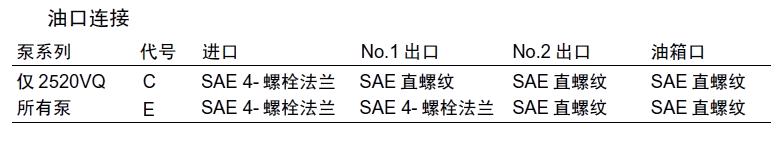

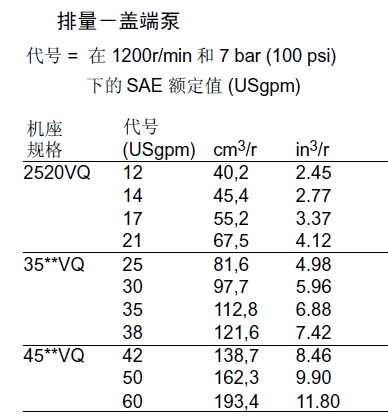

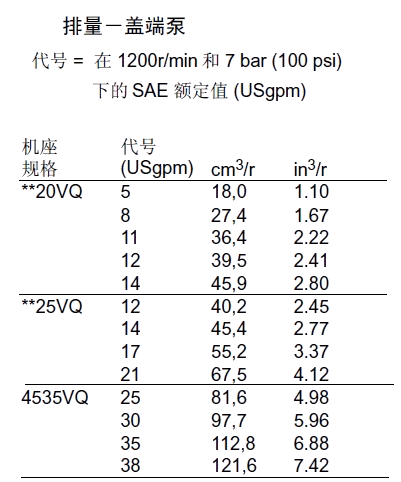

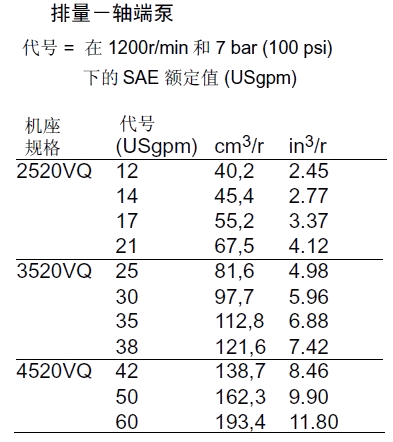

高壓雙聯子母葉片泵VQ系列(不帶內裝閥)型號說明
(F3)- 2520VQ (S) 12 A 11 (S) (F) -123 CC 20 (L) 前注 雙聯系列 止口規格 排量
軸端泵油口連接 排量

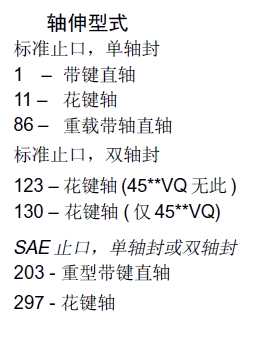

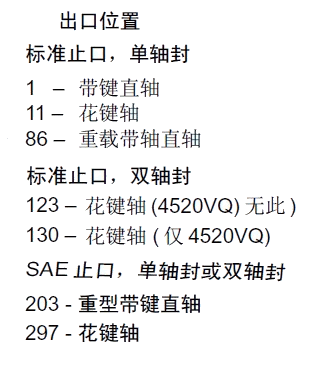

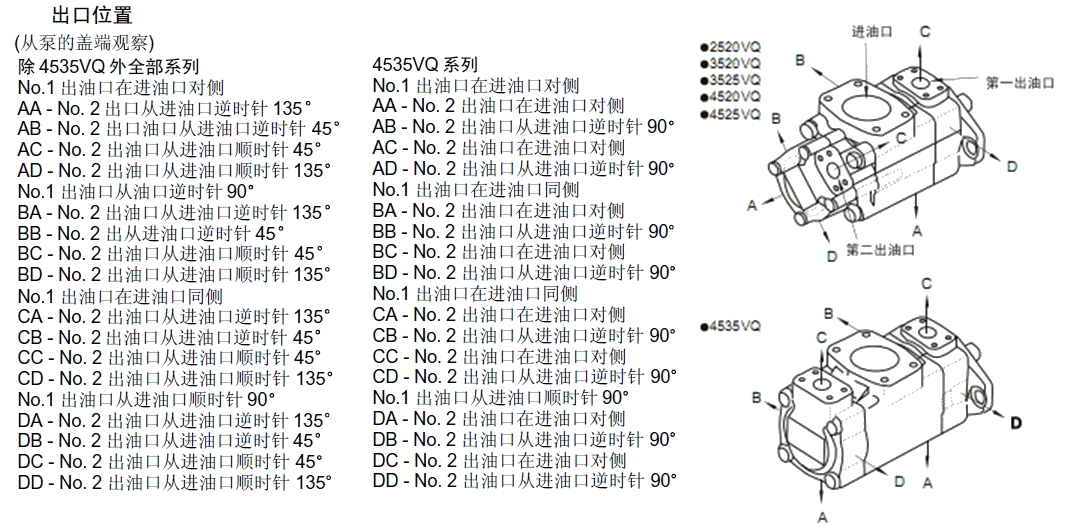

蓋端泵安裝和軸封總成 安裝型式 軸伸 出口位置
從泵蓋端看設計號 旋轉方向 無標記：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液2520VQ 省略:標準止口
S:
SAE按照ISO3019/1(SAE J744)10,12,14,15
17,19,21A
AM
C
E
F2,3,4,5,6
7,8,9,10
11,12,14S:
法蘭安裝和兩道軸承
空白:
法蘭安裝和單軸承省略:
法蘭安裝
F:
腳座安裝1,11,86
123,130
203,297見上 20 (從泵軸端看)
L:
左旋逆時針
省略:
右旋順時針3520VQ 21,25,30,32
35,38,452,3,4,5,6
7,8,9,10
11,12,143525VQ 21,25,30,32
35,38,4510,12,14,15
17,19,214520VQ 42,45,50,57
60,66,752,3,4,5,6
7,8,9,10
11,12,144525VQ 42,45,50,57
60,66,7510,12,14,15
17,19,214535VQ 42,45,50,57
60,66,7521,25,30,32

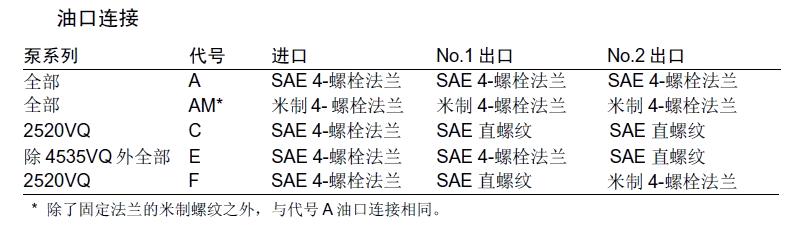

35,38,45高壓雙聯子母葉片泵VQ系列(帶內裝閥)型號說明
(F3)- 2520VQ (S) F 12 E 11 S -297 (F) CC 6 D 20 L 前注 雙聯
系列止口規格 內裝閥選擇 排量
軸端泵油口連接 排量
蓋端泵安裝和

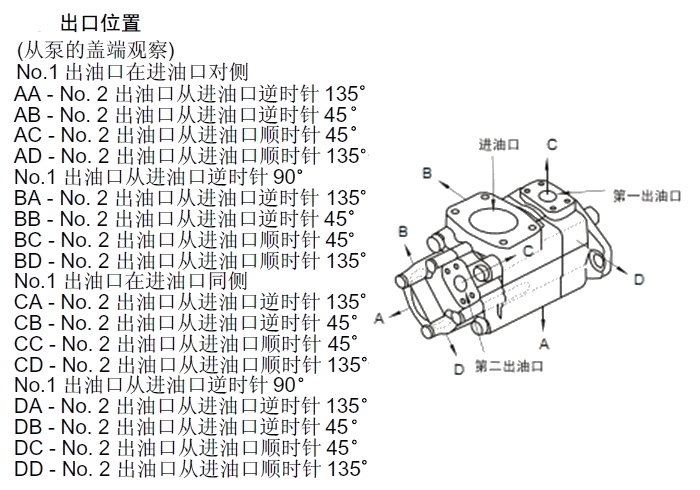

軸封總成出口位置 安裝型式 出口位置
從泵蓋端看控制的

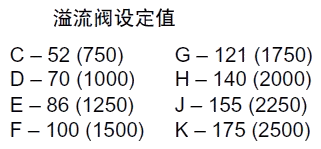

流量溢流閥
設定值設計號 軸旋轉方向 無標記：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液2520
VQ省略:
標準止口
S:
SAE按照ISO3019/1(SAE J744)F:流量控制和溢流
P:單穩分流閥和溢流10,12,14,15
17,19,21見上 見上 S:
法蘭安裝和兩道軸承
空白:
法蘭安裝和單軸承見上 省略:
法蘭安裝
F:
腳座安裝見上 2,4,6
7,8,10
12USgpm見上 20 (從泵軸端看)
L:
左旋逆時針
省略:
右旋順時針3520
VQ21,25,30,32
35,38,454520
VQ42,45,50,57

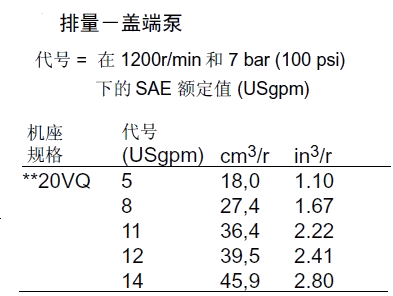

60,66,75備注：1、排量代號是在1200r/min和0.69Mpa(100psi)下的額定USgpm。
高壓雙聯子母葉片泵VQ系列規格表
型號 軸端泵 蓋端泵 重量
Kg流量 排量
cm3/r最高
r/min最高
bar典型流量
l/min典型輸入
KW流量 排量
cm3/r最高
r/min最高
bar典型流量
l/min典型輸入
KW2520VQ 12 40.2 2700 210 88.5 41.0 5 18.0 2700 210 42.3 17.9 20.5 8 27.4 210 65.4 26.1 14 45.4 2700 103.8 46.6 11 36.4 210 88.5 35.4 17 55.2 2500 119.2 51.8 12 39.5 160 98.1 28.4 21 67.7 2500 146.2 61.9 14 45.9 140 115.4 29.1 3520VQ 25 81.6 2500 210 173.1 75.3 5 18.0 2500 210 38.5 16.5 34.0 8 27.4 210 61.5 24.0 30 97.7 2500 211.5 87.7 11 36.4 210 80.8 33.0 35 112.8 2400 230.8 98.5 12 39.5 160 90.4 26.1 38 121.6 2400 250.0 104.4 14 45.9 140 105.8 26.8 3525VQ 25 81.6 2500 210 173.1 75.3 12 40.2 2500 210 79.5 38.0 34.5 30 97.7 2500 211.5 87.7 14 45.4 210 91.0 43.0 35 112.8 2400 230.8 98.5 17 55.2 210 119.2 51.5 38 121.6 2400 250.0 104.4 21 67.5 210 146.2 61.9 4520VQ 42 138.7 2200 175 255.8 91.4 5 18.0 2200 210 32.0 14.5 43.0 8 27.4 210 51.0 21.0 50 162.3 2200 303.8 105.2 11 36.4 210 68.0 28.5 12 39.5 160 77.5 23.0 60 193.4 2200 369.2 126.8 14 45.9 140 91.0 24.0 4525VQ 42 138.7 2200 175 255.8 91.4 12 40.2 2200 210 68.0 33.0 46.0 14 45.4 210 79.5 38.0 50 162.3 2200 303.8 105.2 17 55.2 210 100.0 45.5 60 193.4 2200 369.2 126.8 21 67.5 210 125.0 54.5 4535VQ 42 138.7 2200 175 255.8 91.4 25 81.6 2200 210 145.5 66.5 53.6 30 97.7 210 178.0 77.5 50 162.3 2200 303.8 105.2 35 112.8 210 211.5 89.5 60 193.4 2200 369.2 126.8 38 121.6 210 223.0 97.0 備注：性能常數：SAE 10W油液@82℃(180華氏度)，泵進口@0PSIG(14.7PSIA)，出口壓力必須始終高于進口壓力。
使用說明:1、高壓雙聯子母葉片泵冷啟動：當使用SAE10W油在860至54cst范圍內工作時，轉速和壓力應限制在它們各自額定的50%以內，直到系統熱起來。油液粘度超過860cst啟動時要特別注意，要使整個系統包括遠處的缸和馬達都熱起來。
2、高壓雙聯子母葉片泵液壓油：推薦使用40℃時粘度32～68cSt抗磨液壓油或帶有子母標記SC、SD、SE或SF的汽車曲軸箱油。
3、高壓雙聯子母葉片泵高溫運行：在高溫運行時，粘度不得低于13cst，溫度不得超過99℃，因?yàn)楸眯窘M件和密封件的期望壽命將縮短。高壓雙聯子母葉片泵VQ系列安裝尺寸要求

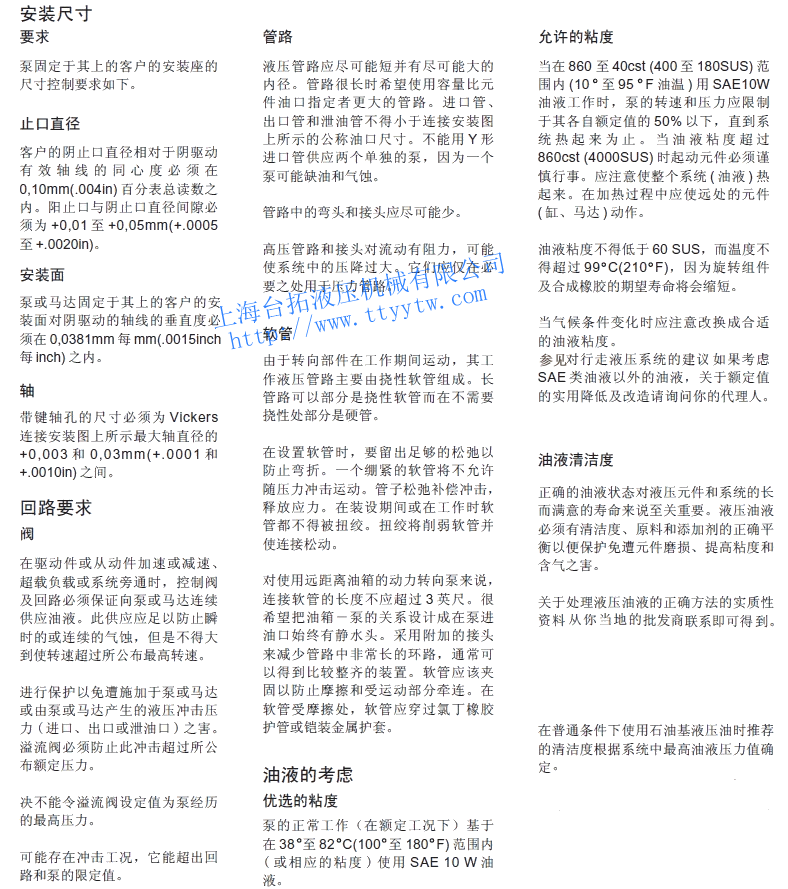

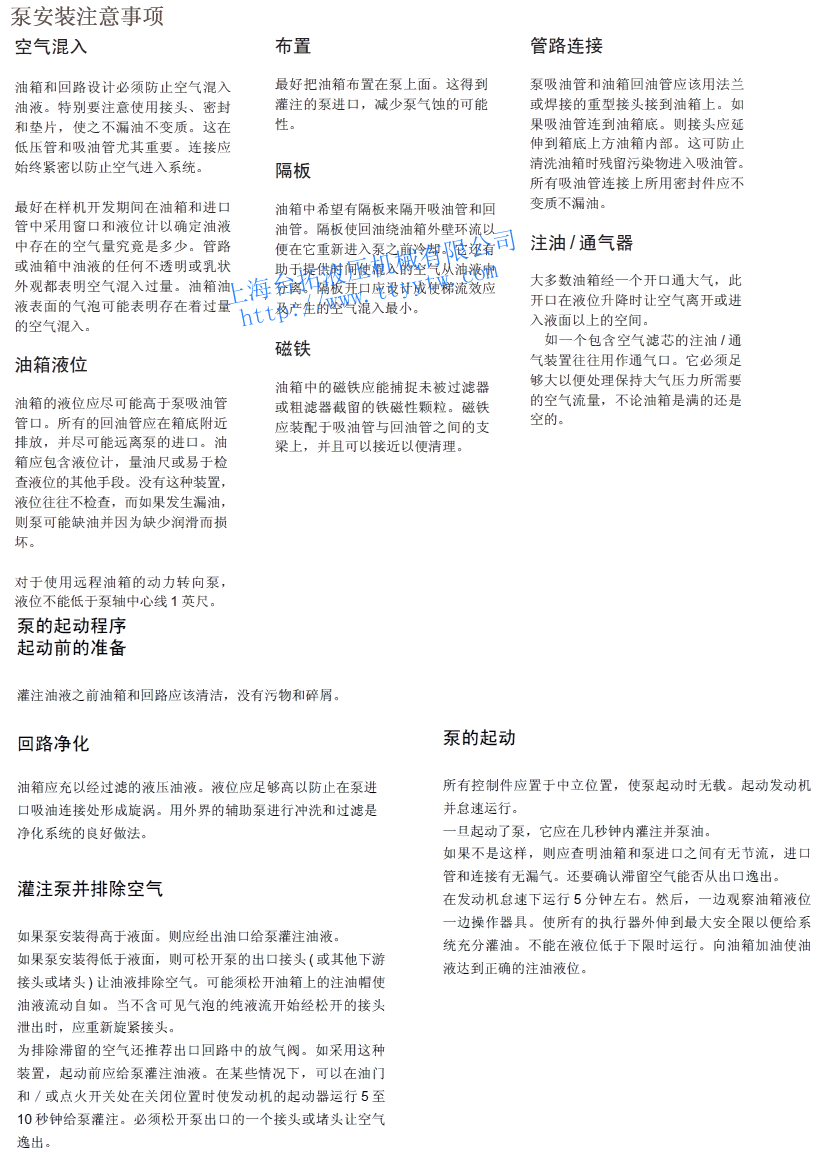

高壓雙聯子母葉片泵VQ系列安裝注意事項
高壓雙聯子母葉片泵VQ系列安裝注意事項下載

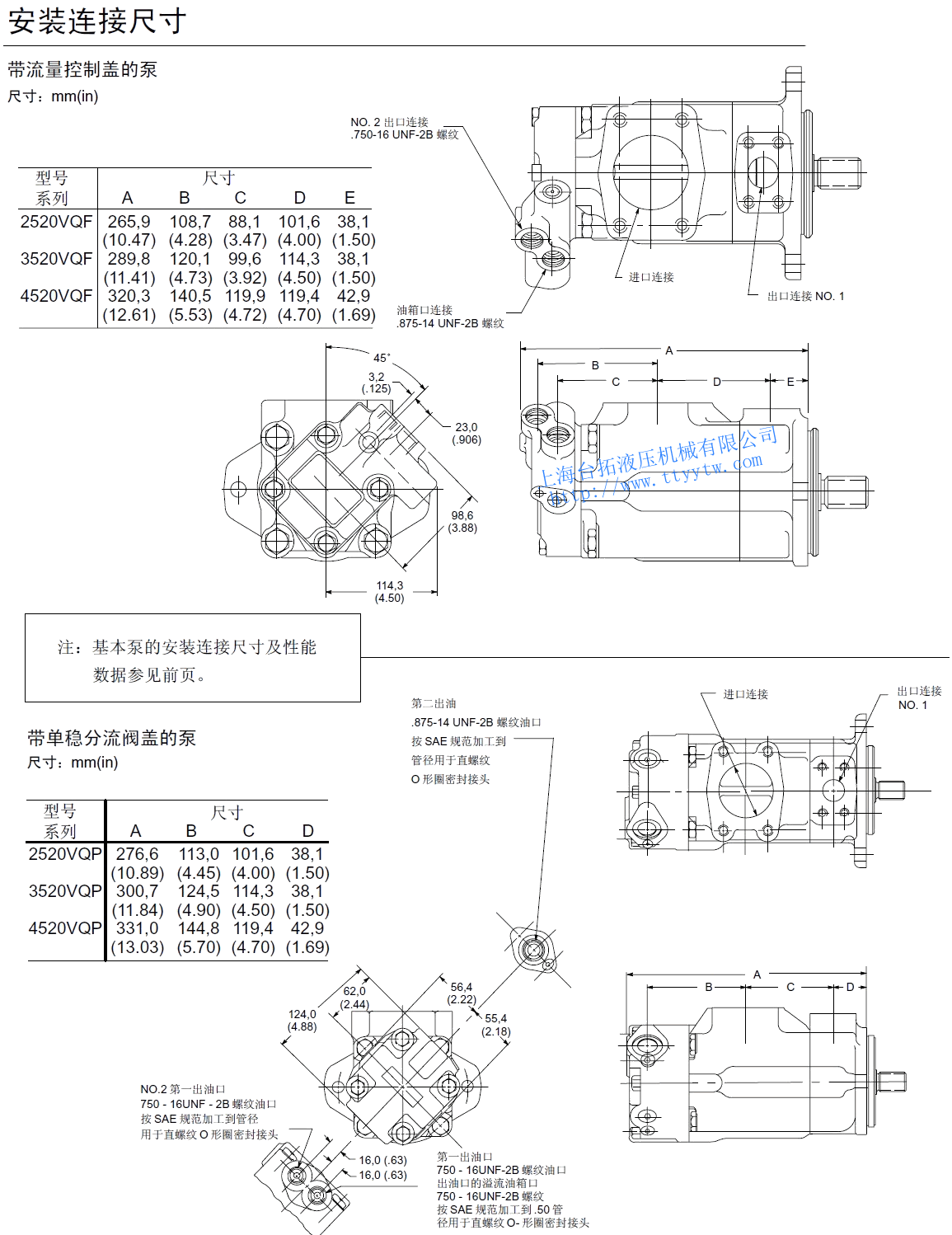

高壓雙聯子母葉片泵VQ系列安裝連接尺寸

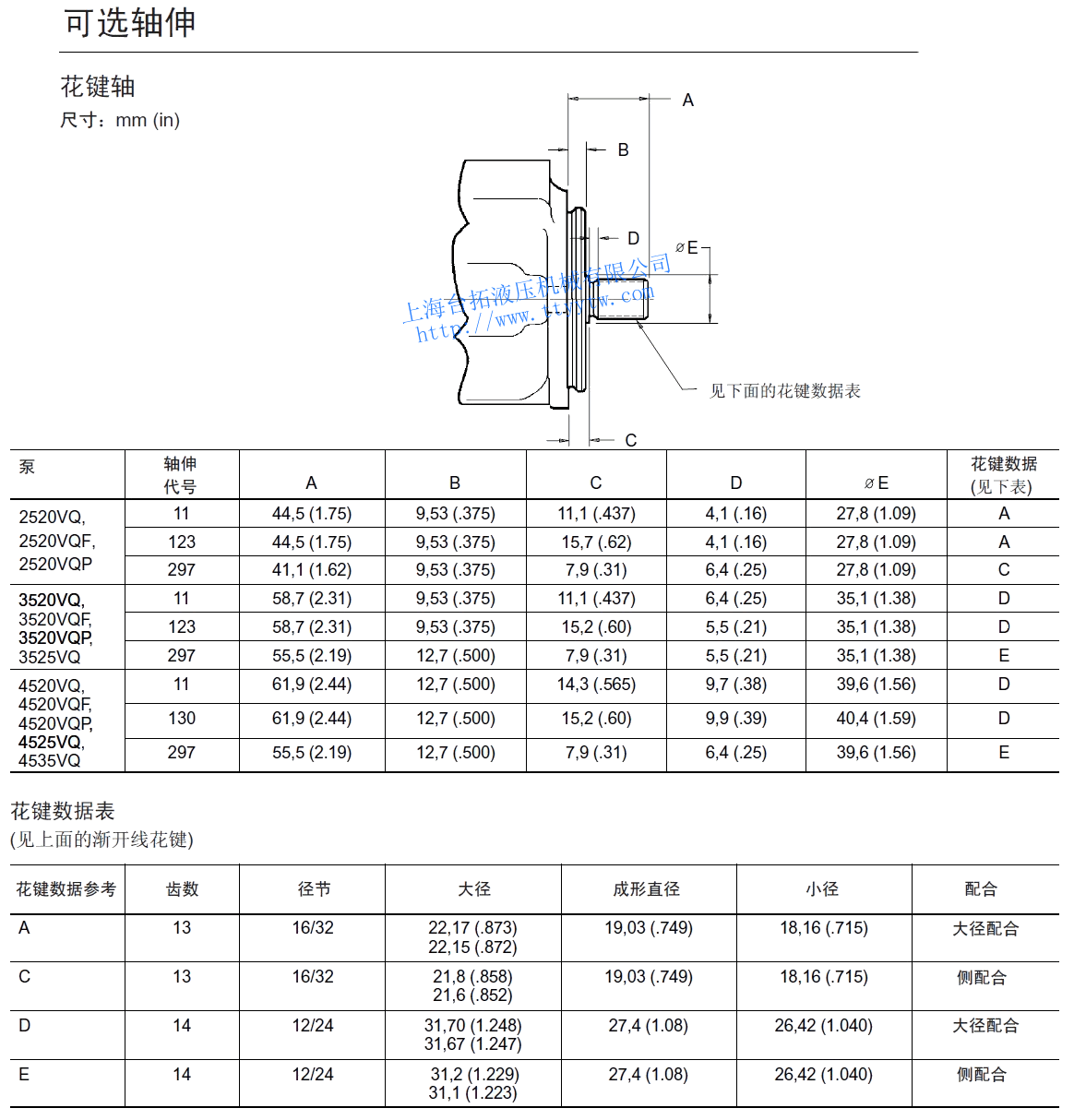

高壓雙聯子母葉片泵VQ系列可選軸伸花鍵軸

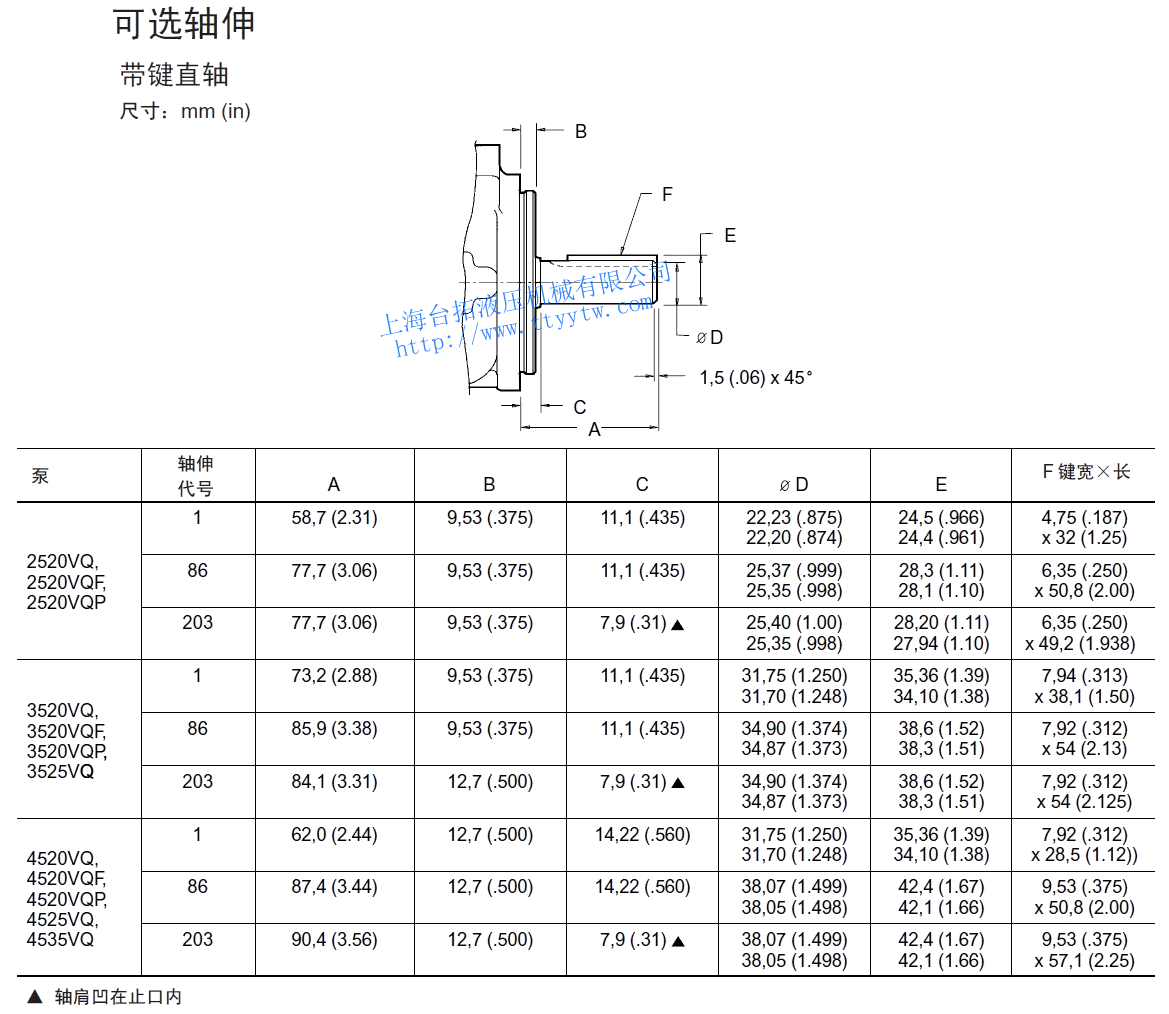

高壓雙聯子母葉片泵VQ系列可選軸伸帶鍵直軸

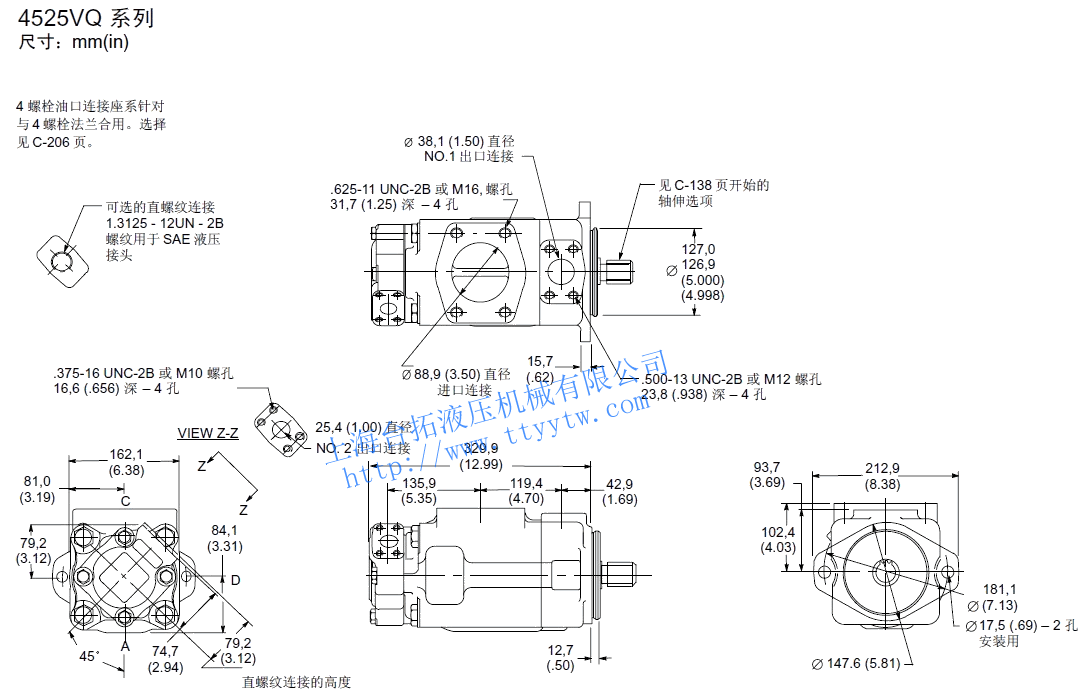

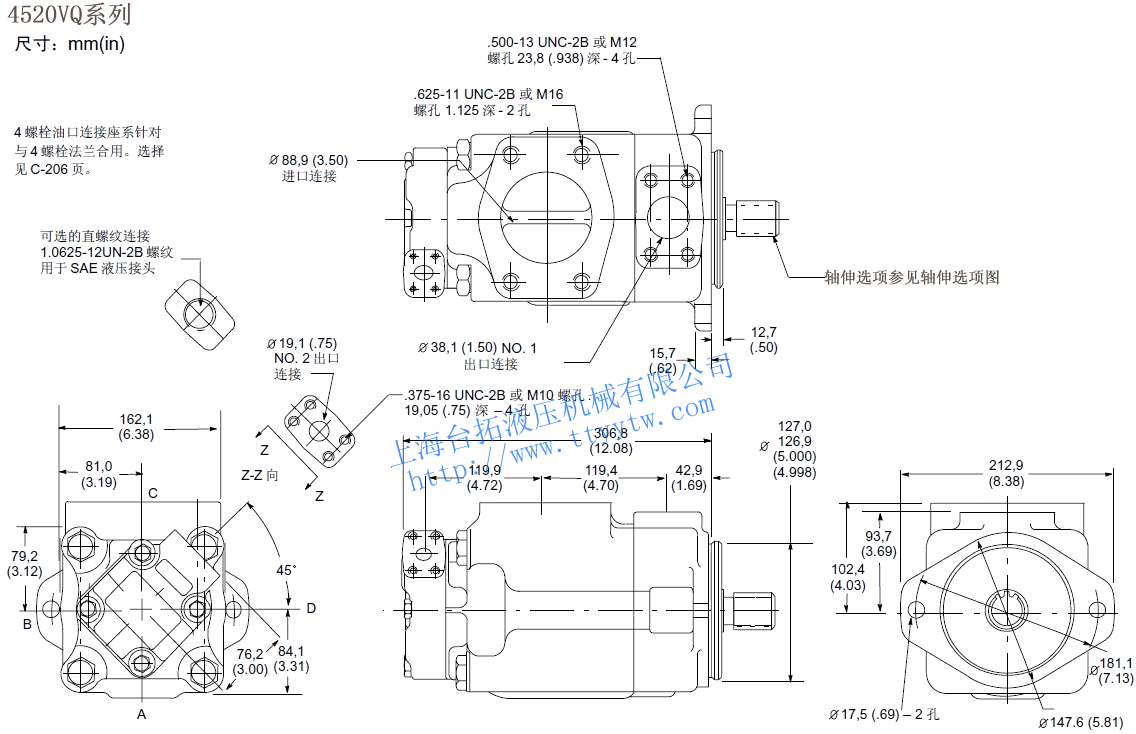

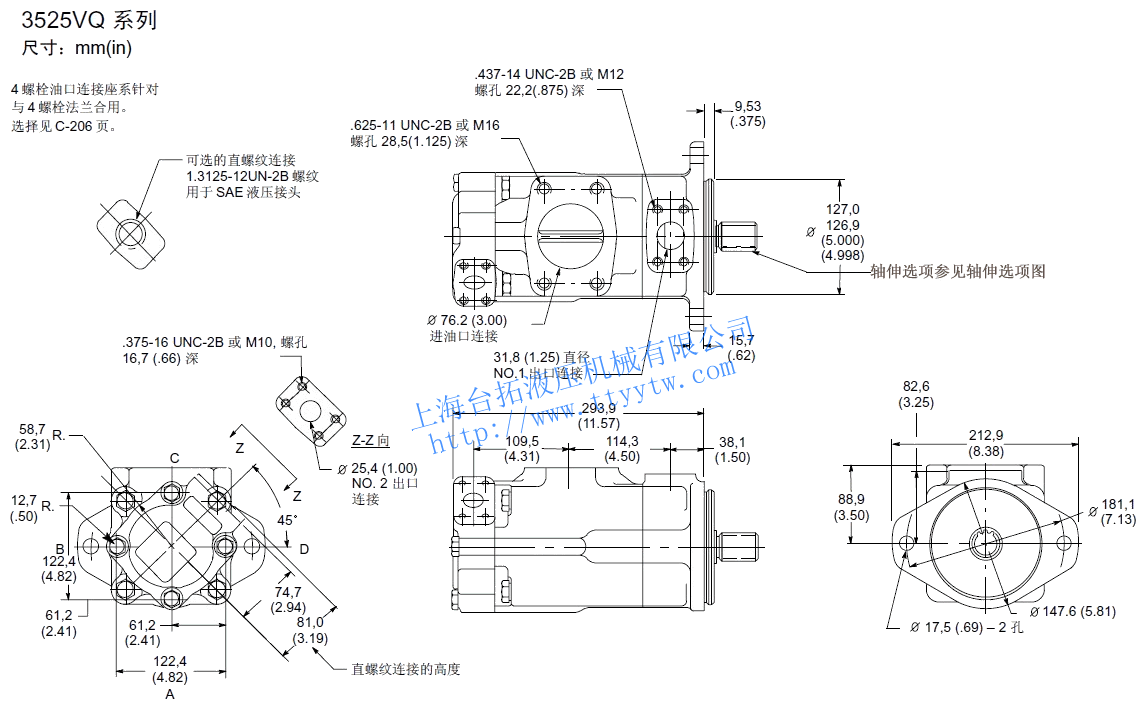

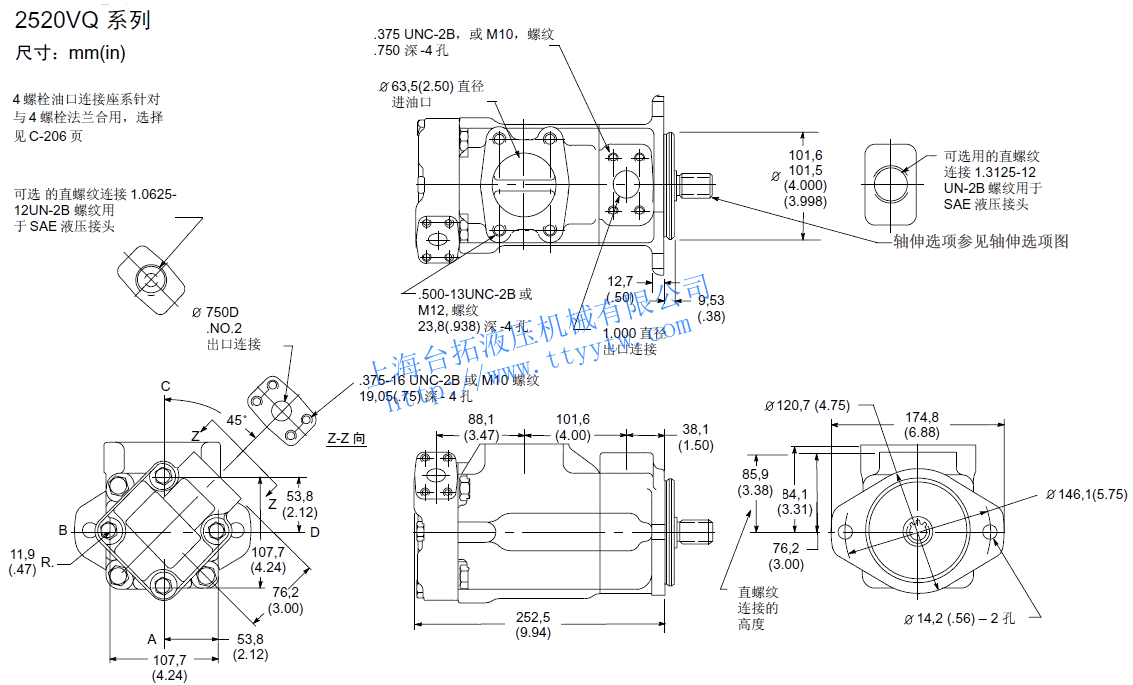

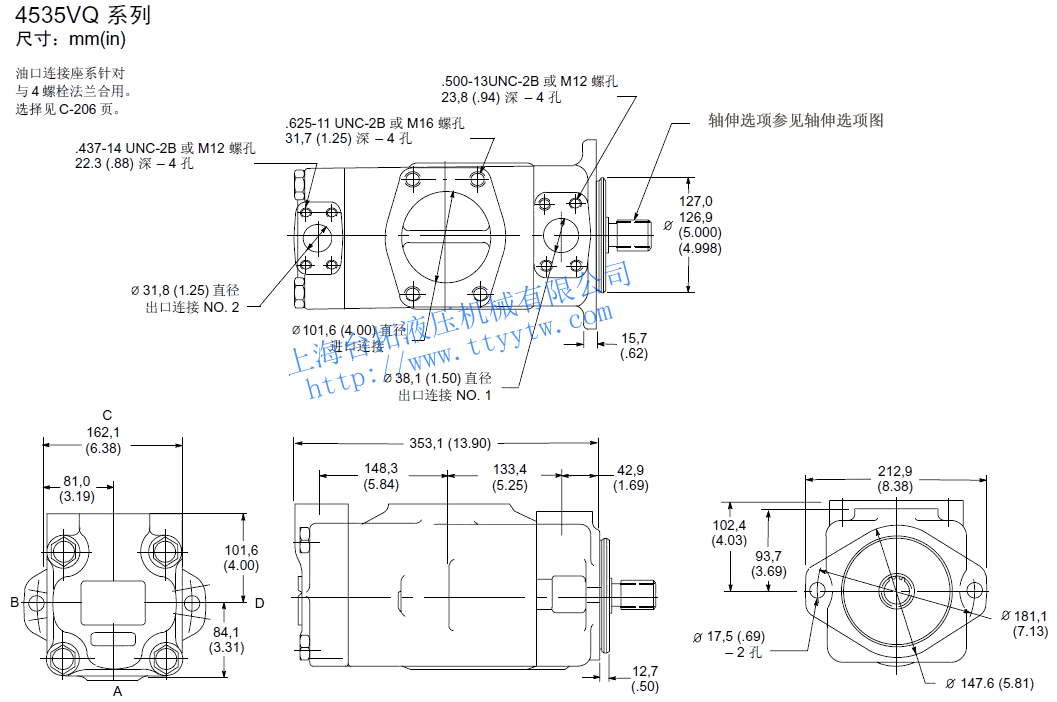

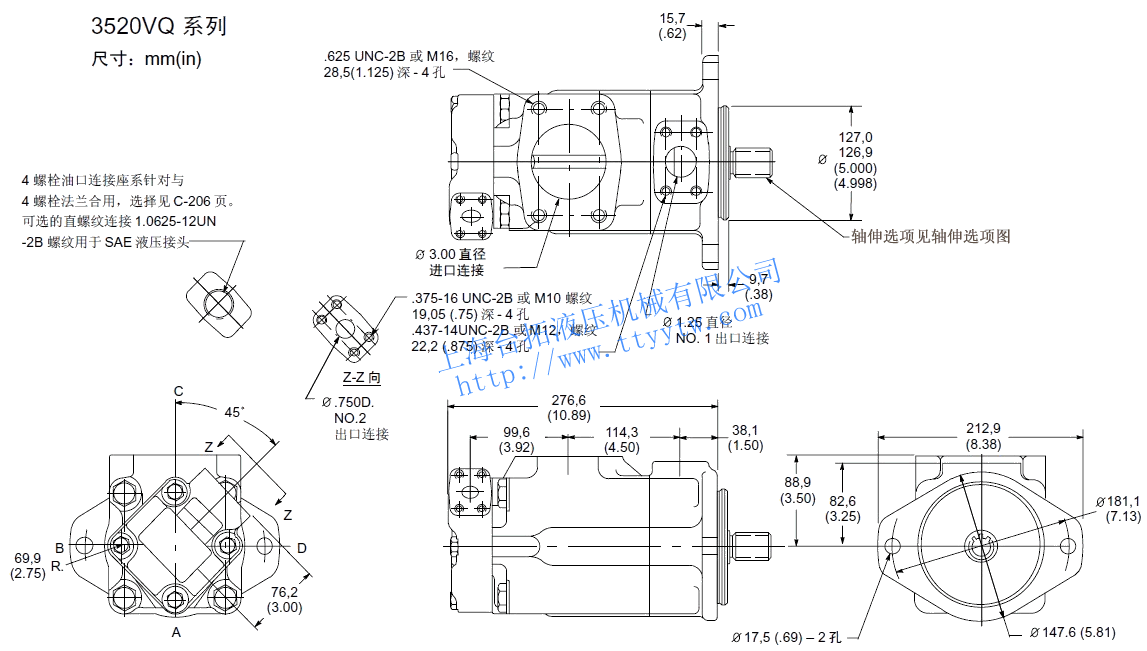

高壓雙聯子母葉片泵VQ系列尺寸圖
