- 雙聯定量葉片泵
-
-
雙聯子母葉片泵V系列
產品型號：高壓雙聯低噪聲子母葉片泵V系列
高壓雙聯低噪聲子母葉片泵V系列是工業應用而開發的高性能子母葉片泵。適用于注塑機械、橡膠機械、壓鑄機械、機床等各種液壓系統中。
- 產品介紹
- 規格參數

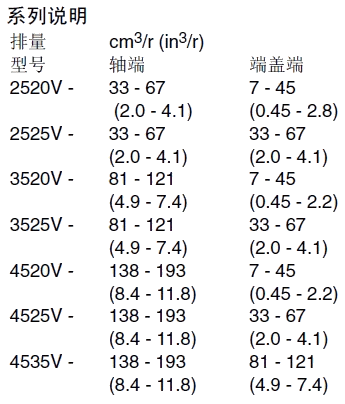

高壓雙聯低噪聲子母葉片泵V系列型號說明

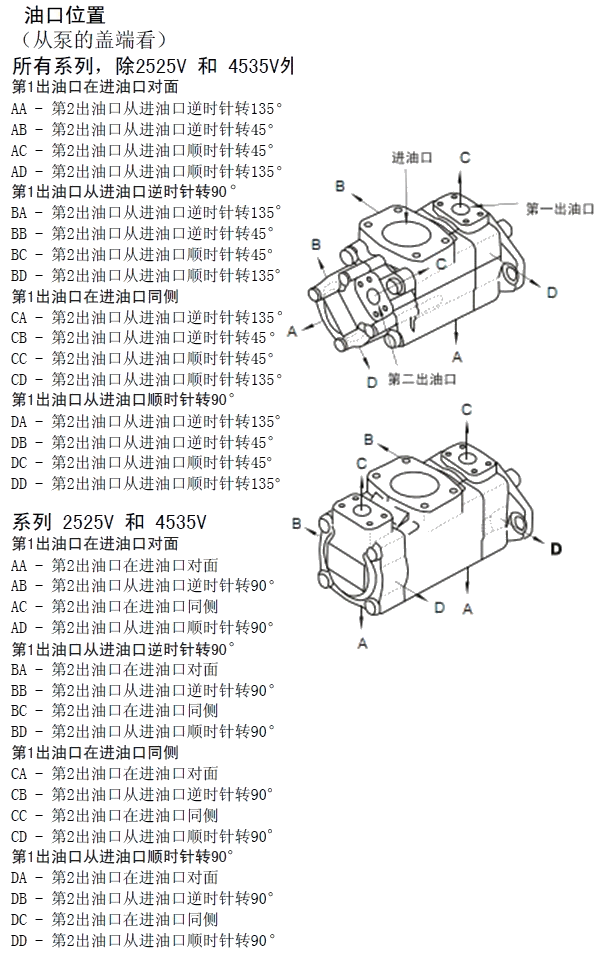

(F3)- ****V (M) ** A (M) ** (F) -* ** 22 * -*** 前注 系列說明 止口說明 幾何排量
軸端泵油口連接 油口連接 幾何排量
蓋端泵安裝型式 軸伸 油口位置 設計號 旋轉方向 特殊后綴 無標記：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液2520V 省略:標準止口
S:
SAE按照ISO3019/1(SAE J744)
(不適用于2525V)
M:
公制按照3019/2 100A2HW
(不適用于2525V)
10,12,14,15
17,19,21A-SAE
四螺栓法蘭省略:
英制固定螺紋
(4-螺栓法蘭)
M:
公制固定螺紋
(4-螺栓法蘭)2,3,4,5,6
7,8,9,10
11,12,14省略:
法蘭安裝
F:
腳座安裝1：
帶鍵直軸
86：
重型帶鍵直軸
11：
花鍵軸(從泵蓋端看) 22 (從泵軸端看)
L:
逆時針
R:
順時針167:
2-螺栓,5.00"直徑止口
(僅25**V,不適用VS或VM型號)3520V 21,25,30,32
35,38,452,3,4,5,6
7,8,9,10
11,12,143525V 21,25,30,32
35,38,4510,12,14,15
17,19,214520V 42,45,50,57
60,66,752,3,4,5,6
7,8,9,10
11,12,144525V 42,45,50,57
60,66,7510,12,14,15
17,19,214535V 42,45,50,57
60,66,7521,25,30,32

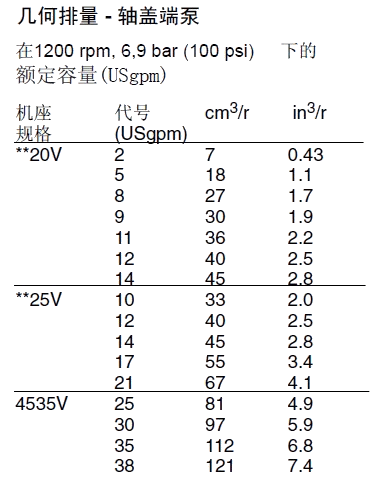

35,38,45備注：1、排量代號是在1200r/min和0.69Mpa(100psi)下的額定USgpm。2、轉速限制：a.最低轉速，所有型號和油液搭配600r/min。b.最高轉速：標準型號用抗磨液壓油1800r/min；標準型號用合成液和油包水乳化液1200r/min；用水乙二醇的型號1500r/min。
高壓雙聯低噪聲子母葉片泵V系列規格表
型號 最大幾何排量cm3/r 最高壓力bar 額定轉速r/min 2520V 67軸端 172 1800 45蓋端 207 2525V 67軸端 172 67蓋端 172 3520V 121軸端 172 45蓋端 207 3525V 121軸端 172 67蓋端 172 4520V 193軸端 172 45蓋端 207 4525V 193軸端 172 67蓋端 172 4535V 193軸端 172 121蓋端 172
使用說明:1、高壓雙聯定量葉片泵液壓用油：推薦使用40℃時粘度等級為32-68cSt抗磨液壓油或帶字母標記SC、SD、SE或SF的汽車曲軸油箱。額定轉速和壓力下的推薦粘度:最低13cSt，高54cSt，低49℃，高65℃。
2、高壓雙聯定量葉片泵冷啟動：當使用SAE 10W 油在860至54cSt范圍內工作時，轉速和壓力應限制在它們各自額定的50%以內，直到系統熱起來，油液粘度超過860cSt啟動時要特別注意，要使整個系統包括遠處的缸和電機都熱起來。
3、高壓雙聯定量葉片泵高溫運行：在高溫運行時，粘度不的低于13cSt，溫度不得超過99℃，因?yàn)楸眯窘M件和密封件的期望壽命將會縮短。高壓雙聯低噪聲子母葉片泵V系列尺寸圖
高壓雙聯低噪聲子母葉片泵2520V,35**Vk,452*V尺寸圖下載 高壓雙聯低噪聲子母葉片泵2525V,4535V尺寸圖下載

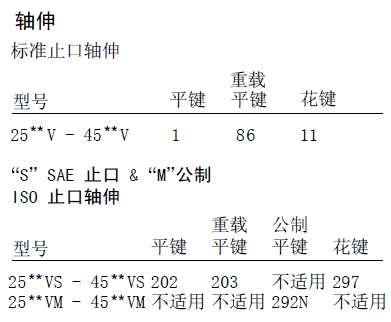

軸伸選項
平鍵軸伸尺寸圖下載 花鍵軸尺寸圖下載
公制止口法蘭選項尺寸圖下載

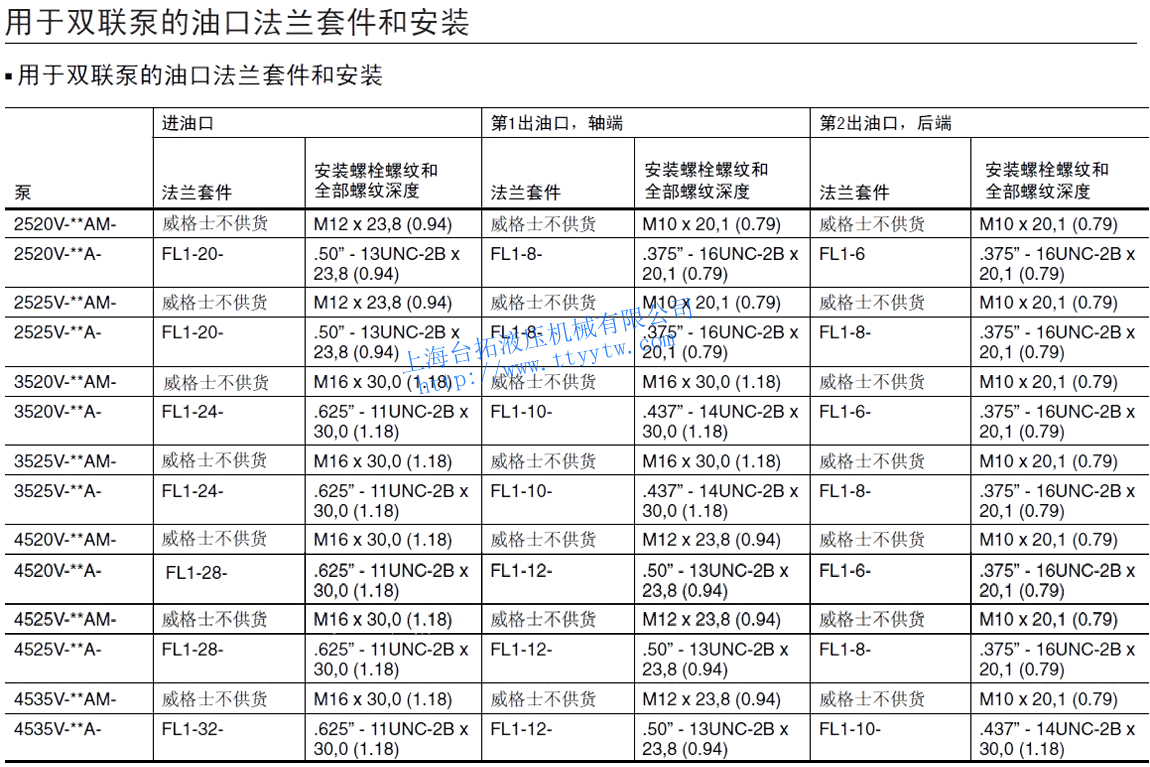

用于雙聯泵的油口法蘭套件和安裝
直接驅動時最大扭矩負載
直接驅動時最大扭矩負載下載
驅動
安裝腳架選項
應用數據
