- 雙聯變量葉片泵
-
-
雙聯葉片泵VA1A1～E1E1
產品型號：雙聯低壓變量葉片泵VA1A1～VE1E1
雙聯低壓變量葉片泵VA1A1～VE1E1由一電機驅動，減少裝配空間?？芍苯Y(jié)電機組成電機泵結合。
- 產品介紹
- 規格參數
雙聯低壓變量葉片泵VA1A1～VE1E1型號說明
VD1D1 -3030 F -A2 A2 型號說明 排量 m?/rev 安裝方式 前泵壓力調整范圍 MPa 后泵壓力調整范圍 MPa 雙聯低壓變量葉片泵 參照規格表 F：法蘭式
L：腳座式參照規格表 參照規格表 雙聯低壓變量葉片泵VA1A1～VE1E1規格表
型 號 最高使用
壓力Mpa排量
m?/rev無負荷時之流量(?/min) 壓力調整范圍Mpa 轉速 r/min 重量 1500rpm 1800rpm 最低 最高 法蘭型 腳座型 VA1A1-0808F-A* 7 4.4+4.4 6.7+6.7 8 A1：0.8～2.0
A2：1.5～3.5
A3：3.0～7.0800 1800 9.0 10.0 VA1A1-1212F-A* 6.7+6.7 10.0+10.0 12 VA1A1-1515F-A* 8.3+8.3 12.5+12.5 15 VB1B1-2020F-A* 11.1+11.1 16.7+16.7 20 9.5 10.5 VB1B1-2424F-A* 13.3+13.3 20.0+20.0 24 VD1D1-2525F-A* 13.9+13.9 21.7+21.7 26 17.0 20.0 VD1D1-3030F-A* 16.7+16.7 25.0+25.0 25 VE1E1-4040F-A* 22.2+22.2 33.3+33.3 35 18.0 21.0 VE1E1-4545F-A* 25.0+25.0 37.5+37.5 45 備注：VA1A1-0808F、VB1B1-2424F、VD1D1-2525F、VE1E1-4545F。

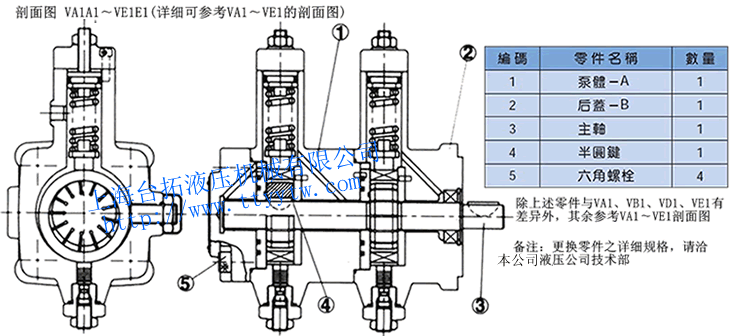

雙聯低壓變量葉片泵VA1A1～VE1E1剖面圖
雙聯低壓變量葉片泵VA1A1～VE1E1剖面圖下載

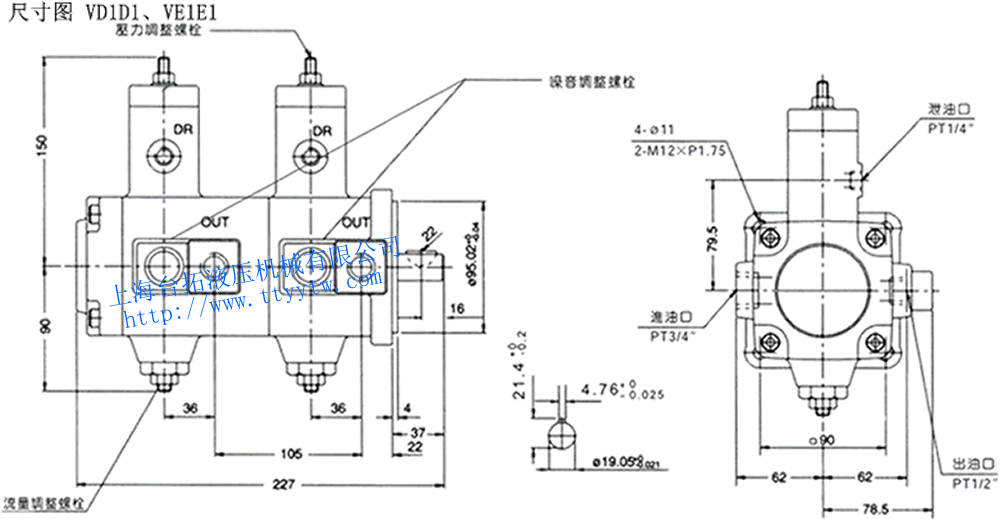

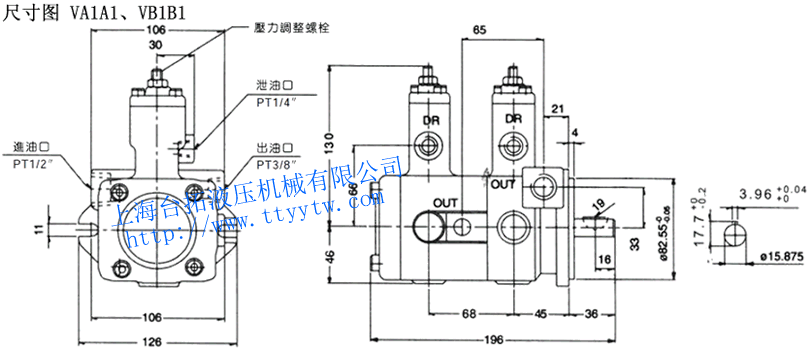

雙聯低壓變量葉片泵VA1A1～VE1E1尺寸圖
雙聯低壓變量葉片泵VA1A1、VB1B1尺寸圖下載 雙聯低壓變量葉片泵VD1D1、VE1E1尺寸圖下載
雙聯低壓變量葉片泵VA1A1～VE1E1性能曲線(參照VA1、VB1、VD1、VE1性能曲線)
