- 定量葉片泵
-
-
低噪聲子母葉片泵V系列
產品型號：低噪聲子母葉片泵V系列
高壓低噪聲子母葉片泵V系列是工業應用而開發的高性能子母葉片泵。適用于注塑機械、橡膠機械、壓鑄機械、機床等各種液壓系統中。
- 產品介紹
- 規格參數
高壓低噪聲子母葉片泵V系列型號說明

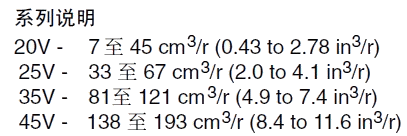

(F3)- **V (M) ** A (M) (F) -* * 22 * -*** 前注 系列說明 止口說明 幾何排量 油口連接 油口連接變型 安裝型式 軸伸 出油口位置 設計號 旋轉方向 特殊后綴 無標記：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液20V 省略:標準止口
S:
SAE按照ISO3019/1(SAE J744)
(不適用于20V泵)
M:
公制按照3019/2 100A2HW代號
(不適用于20V泵)
2,3,4,5,6
7,8,9,10
11,12,14A-SAE
四螺栓法蘭省略:
英制油口連接
(4-螺栓法蘭)
M:
公制油口連接
(4-螺栓法蘭-不適用于20V泵)省略:
法蘭安裝
F:
腳座安裝1-帶鍵直軸
151-
花鍵軸(從泵蓋端看)
A-進油口對側
B-從進油口逆時針90度
C-進油口同側
D-從進油口順時針90度22 (從泵軸端看)
L:
逆時針
R:
順時針167:
2-螺栓,5.00"直徑止口
(僅25V,不適用VS或VM型號)25V 10,12,14,15
17,19,211-帶鍵直軸
86-
重型帶鍵直軸
11-花鍵軸35V 21,25,30,32
35,38,4545V 42,45,50,
57,60,66,75備注：1、排量代號是在1200r/min和0.69Mpa(100psi)下的額定USgpm。2、對于上面所列以外的選擇，即安裝、排量、油口和軸伸請來電。3、轉速限制：a.最低轉速，所有型號和油液搭配600r/min。b.最高轉速：標準型號用抗磨液壓油1800r/min；標準型號用合成液和油包水乳化液1200r/min；用水乙二醇的型號1500r/min。
規格表:
高壓低噪聲子母葉片泵V系列規格表
型號 排量代號 幾何排量ml/rev 使用抗磨液壓油或磷酸酯 使用水乙二醇液 使用油包水乳化液 最低轉速
r/min最高壓力Mpa 最高轉速r/min 最高壓力Mpa 最高轉速r/min 最高壓力Mpa 最高轉速r/min 20V 2 7.5 13.8 1800 13.8 1500 6.9 1200 600 3 10 4 13 5 17 20.7 15.9 6 19 7 23 8 27 9 30 10 32.5 11 36 12 40 15.9 14 45 13.8 13.8 25V 10 32.5 17.2 1800 15.9 1500 6.9 1200 600 12 40 14 43 15 45 17 55 19 59 21 67 35V 21 67 17.2 1800 15.9 1500 6.9 1200 600 25 81 30 97 32 100 35 112 38 121 45 142 45V 42 138 17.2 1800 15.9 1500 6.9 1200 600 45 142 50 162 57 183 60 193 66 212 75 237 13.8 13.8 高壓低噪聲子母葉片泵V系列尺寸圖

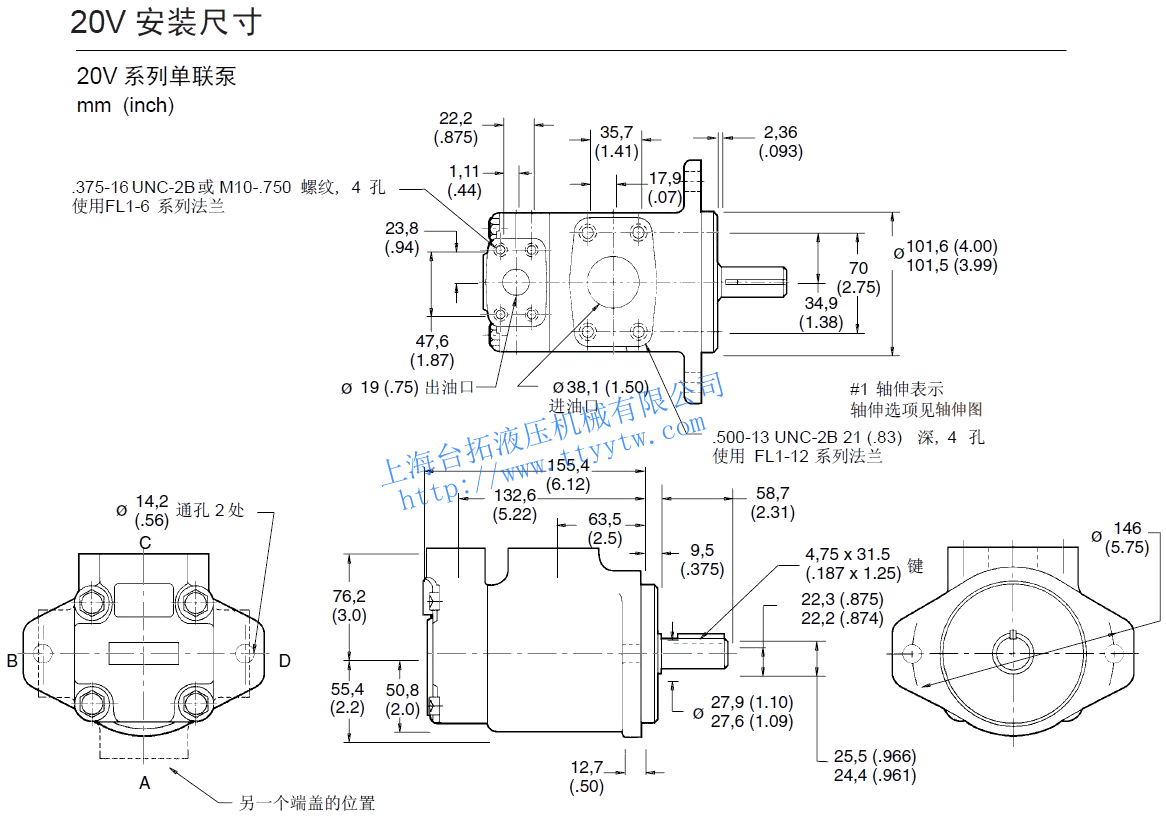

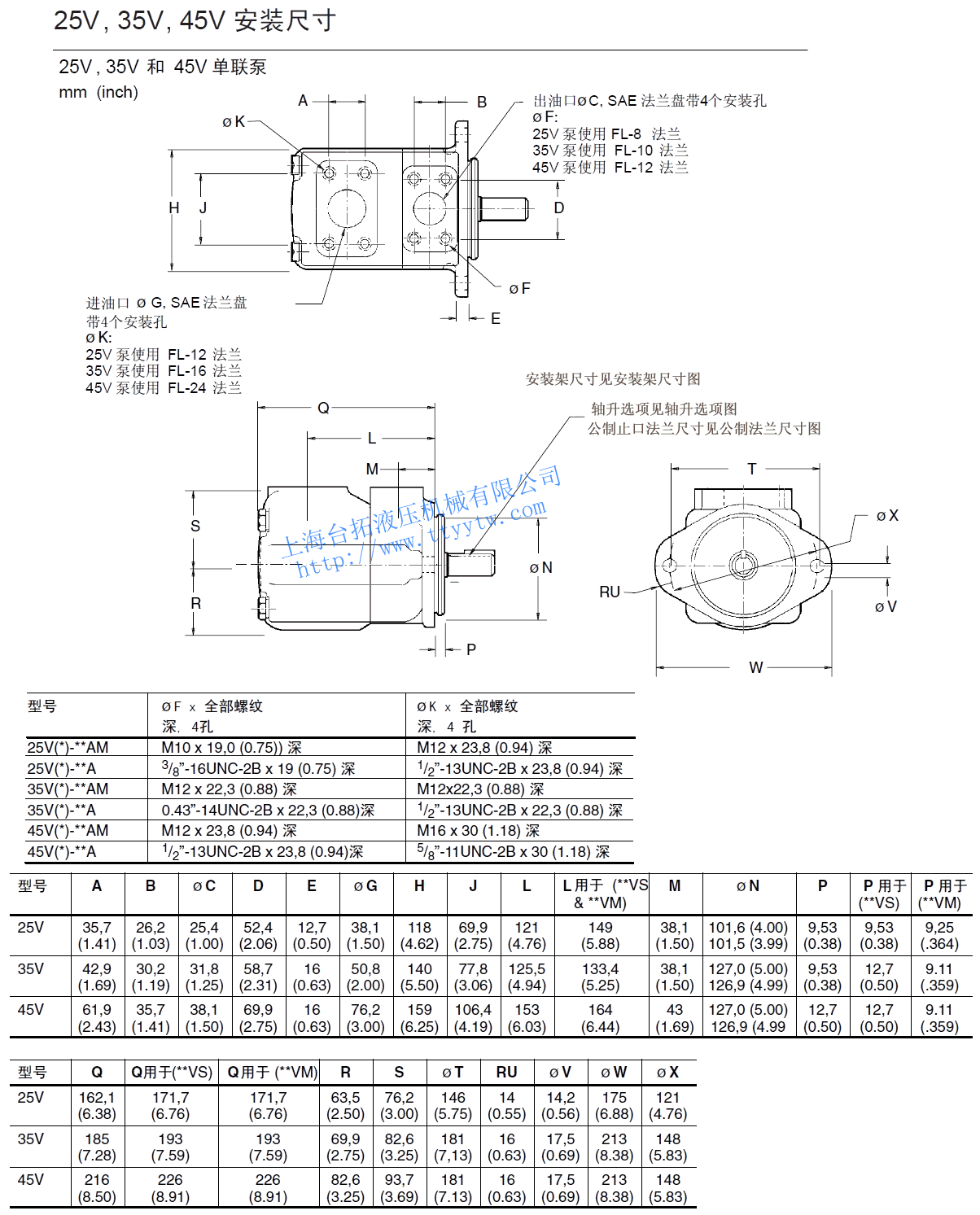

高壓低噪聲子母葉片泵20V系列單泵尺寸圖下載 高壓低噪聲子母葉片泵25V,35V,45V單泵尺寸圖下載

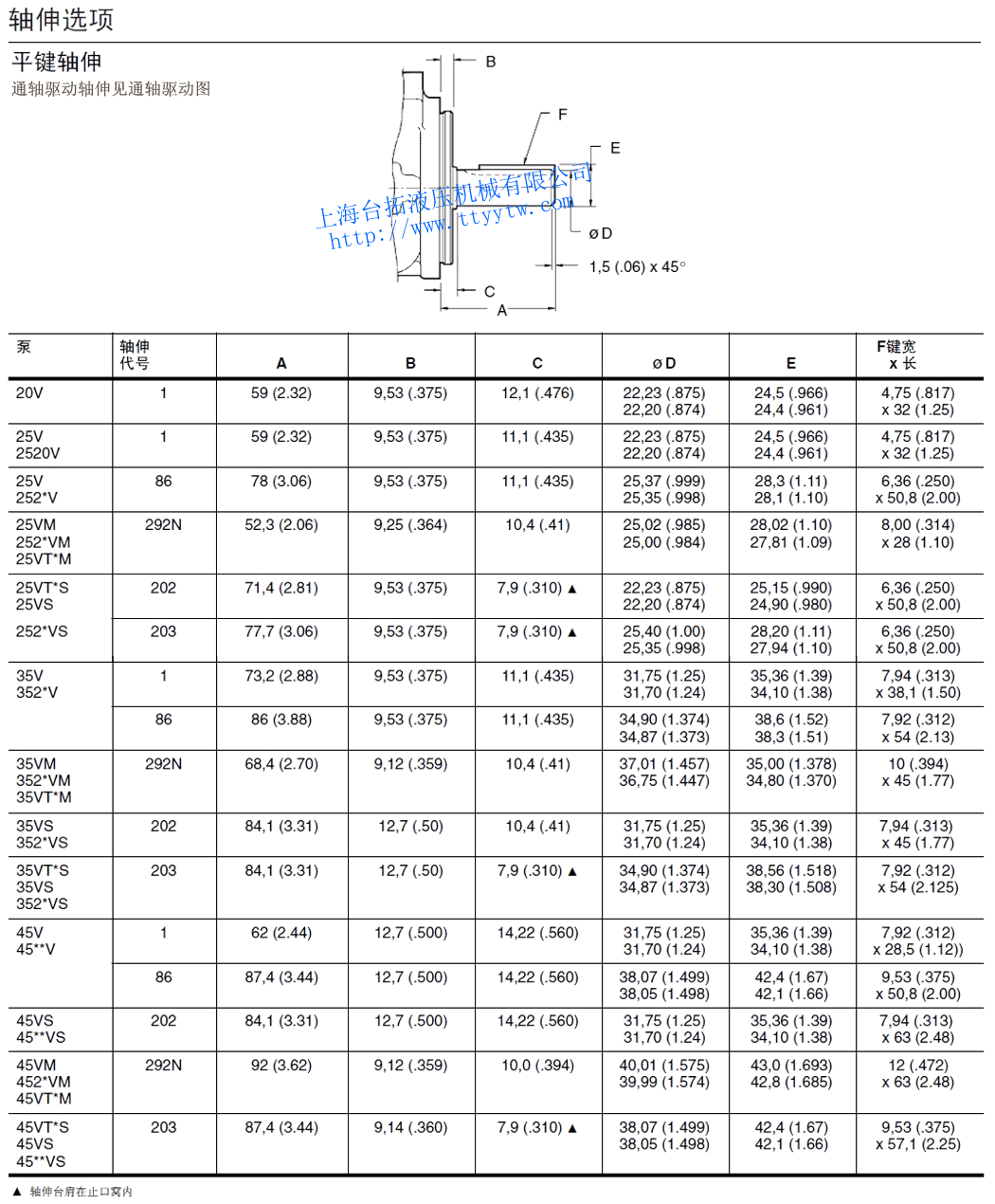

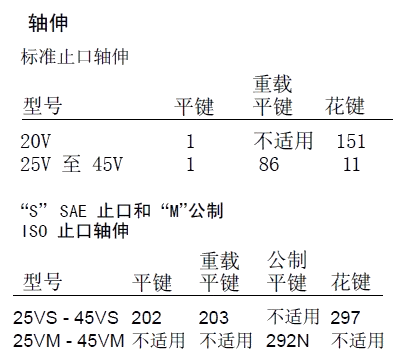

軸伸選項

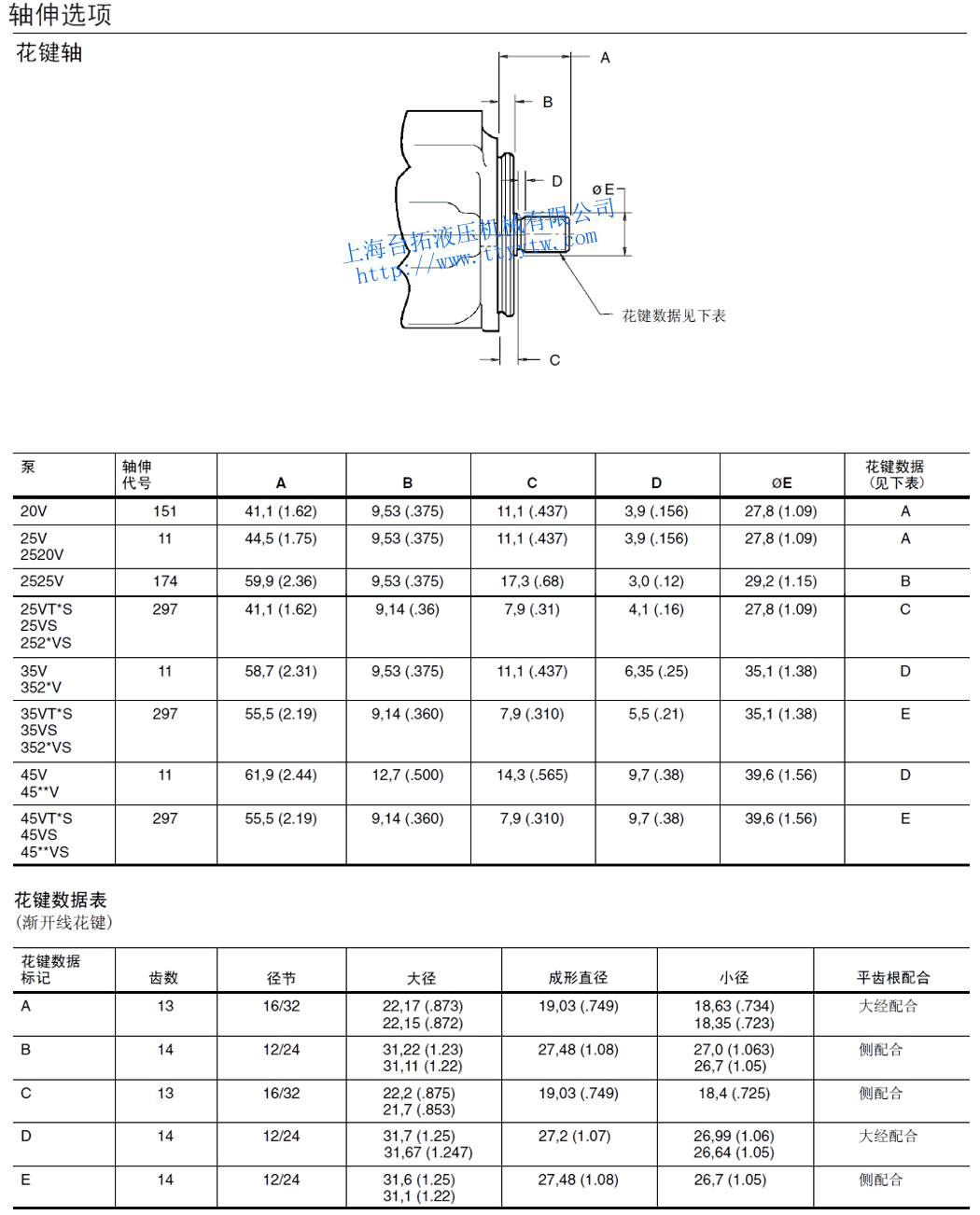

平鍵軸伸尺寸圖下載 花鍵軸尺寸圖下載

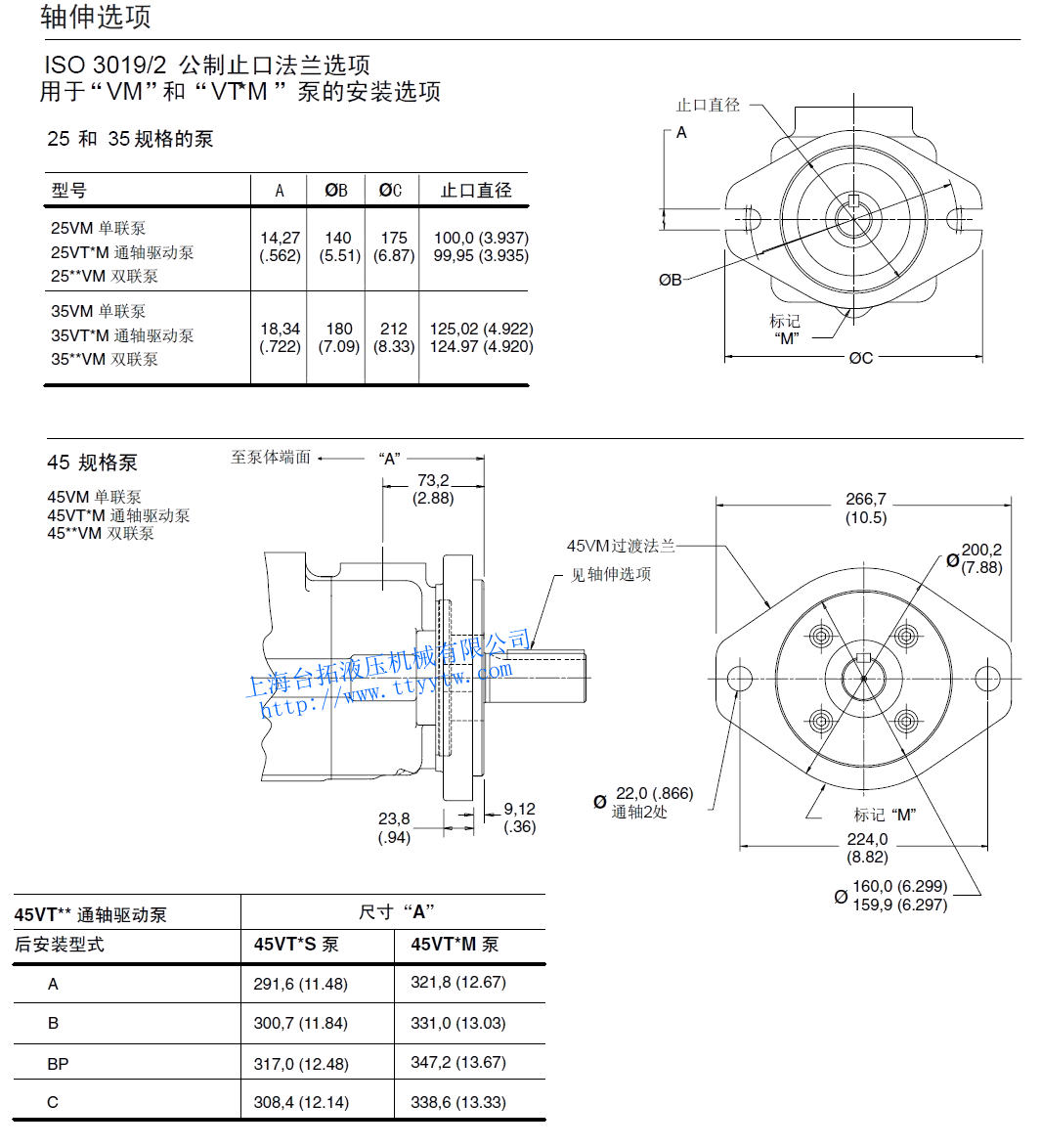

公制止口法蘭選項尺寸圖下載

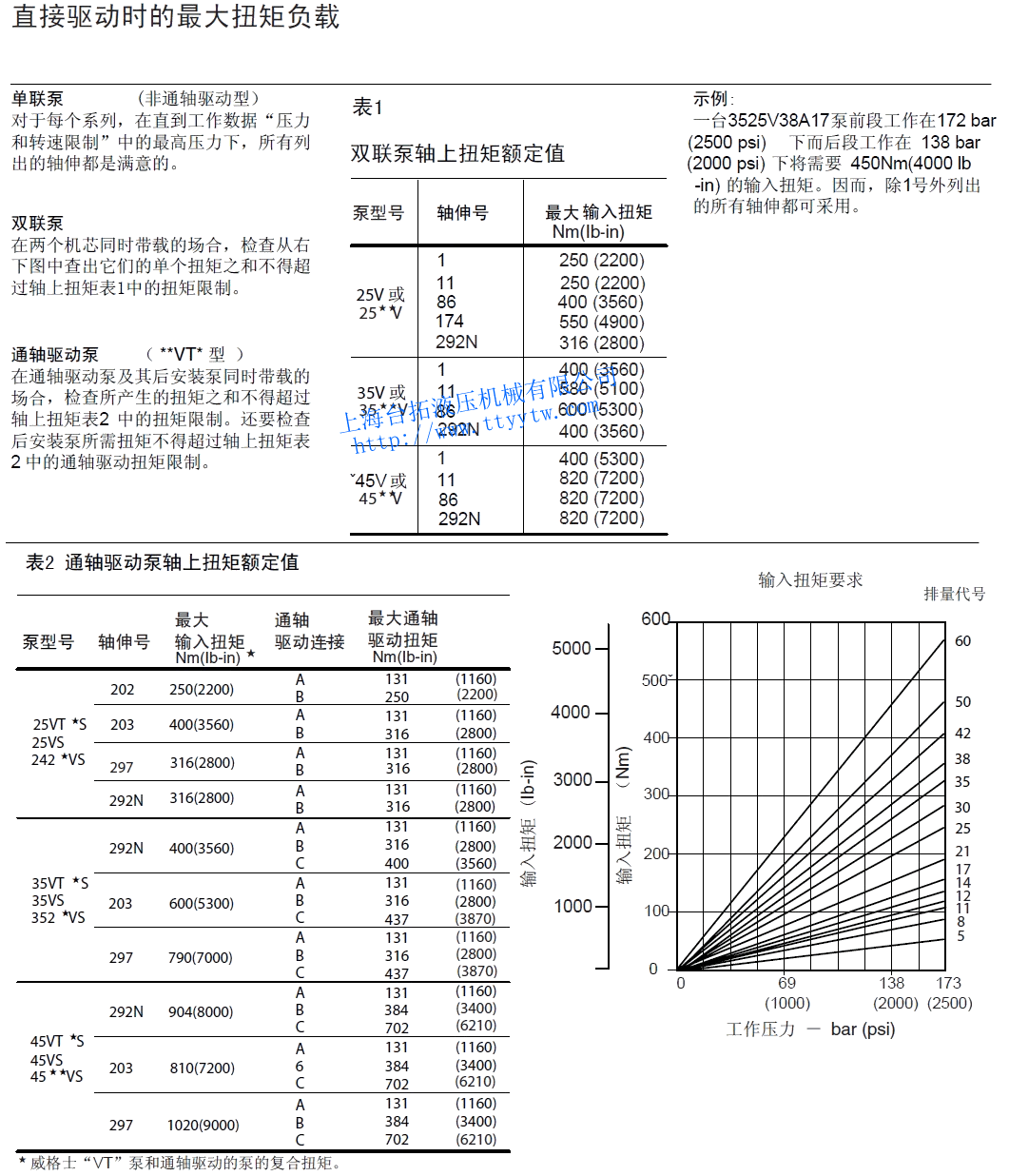

直接驅動時最大扭矩負載
直接驅動時最大扭矩負載下載

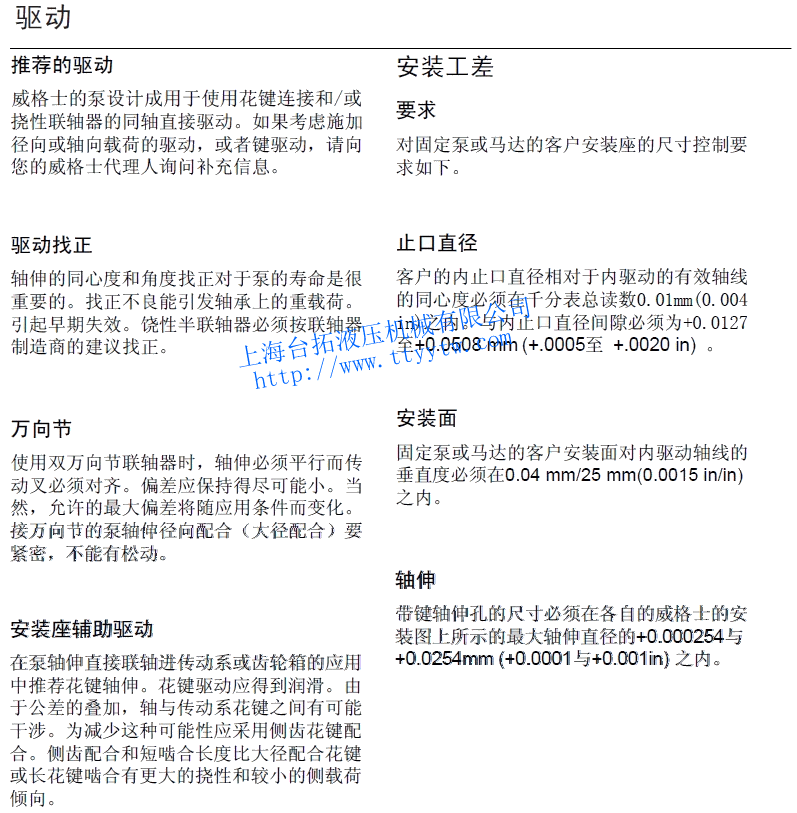

驅動

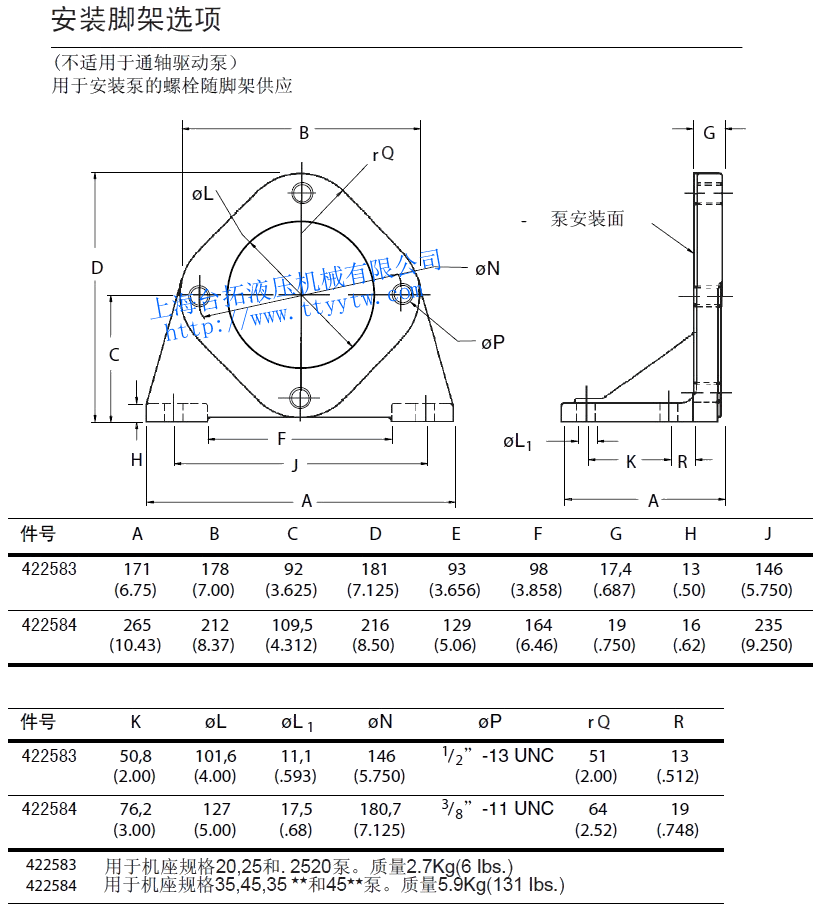

安裝腳架選項

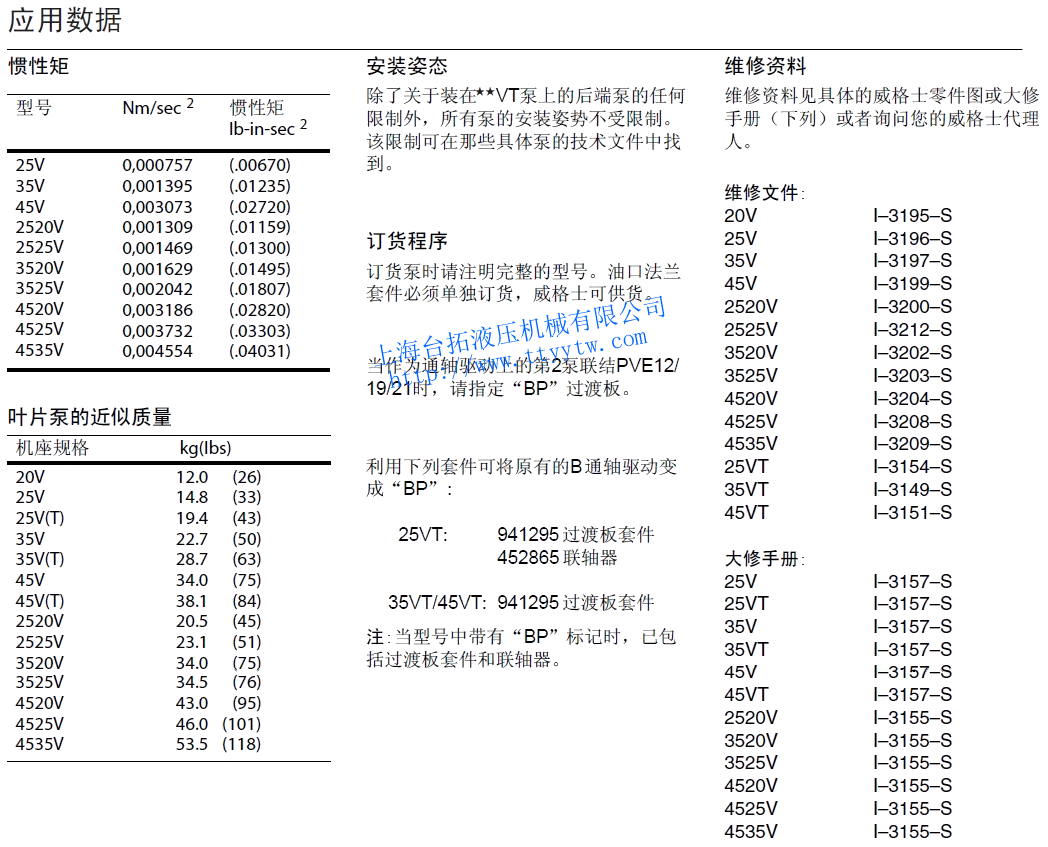

應用數據
