- 定量葉片泵
-
-
高壓葉片泵SQP1~SQP4
產品型號：高壓定量葉片泵SQP1~SQP4
高壓定量葉片泵SQP系列是為低噪音工況而開發的子母葉片泵。適用于塑料機械，壓鑄機械，機床以及工程機械等要求噪音較低的液壓系統中。
- 產品介紹
- 規格參數
高壓定量葉片泵SQP系列型號說明
(F3-) SQP2 -35 -86 C (F) -(LH) -18 前注、油液相容性 泵殼號 排量代號 軸伸形式 出油口位置 安裝型式 旋轉方向 設計號 無標記-
使用抗磨液壓油或磷酸脂液
F11使用水乙二醇液
F3-使用油包水乳化液SQP1 2,3,4,5,6
7,8,9,10
11,12,141-帶鍵直軸
86-
重型帶鍵直軸(從泵蓋端看)
A-進油口對側
B-從進油口逆時針90度
C-進油口同側
D-從進油口順時針90度無標記:
法蘭安裝
F:
腳座安裝型(從泵蓋端看)
LH:
逆時針旋轉
無標記:
順時針旋轉15 SQP2 10,12,14
15,17,19,2118 SQP3 21,25,30,32
35,38,45SQP4 42,45,50,57
60,66,75高壓定量葉片泵SQP系列規格表
泵殼號 排量代號 幾何排量ml/rev SQP F11-SQP F3-SQP 最低轉速
r/min使用抗磨液壓油或磷酸酯 使用水乙二醇液 使用油包水乳化液 最高壓力Mpa 最高轉速r/min 最高壓力Mpa 最高轉速r/min 最高壓力Mpa 最高轉速r/min SQP1 2 7.5 13.8 1800 13.8 1200 13.8 1200 600 3 10.2 4 12.8 17.2 17.2 5 16.7 6 19.2 7 22.9 8 26.2 9 28.8 10 31.0 11 35.0 12 37.9 15.7 15.7 14 44.2 13.8 13.8 SQP2 10 32.5 17.2 1800 17.2 1200 13.8 1200 600 12 38.3 14 43.3 15 46.7 17 52.5 19 59.2 21 65.0 SQP3 21 66.7 17.2 1800 17.2 1200 13.8 1200 600 25 79.2 30 95.0 32 100 35 109 38 118 45 140 SQP4 42 134 17.2 1800 17.2 1200 13.8 1200 600 45 140 50 156 57 178 60 189 66 207 75 237 備注：1、排量代號是在1200r/min和0.69Mpa(100psi)下的額定排量USgpm。2、最高壓力是0.5秒內，允許超過最高壓力10%的瞬間壓力。

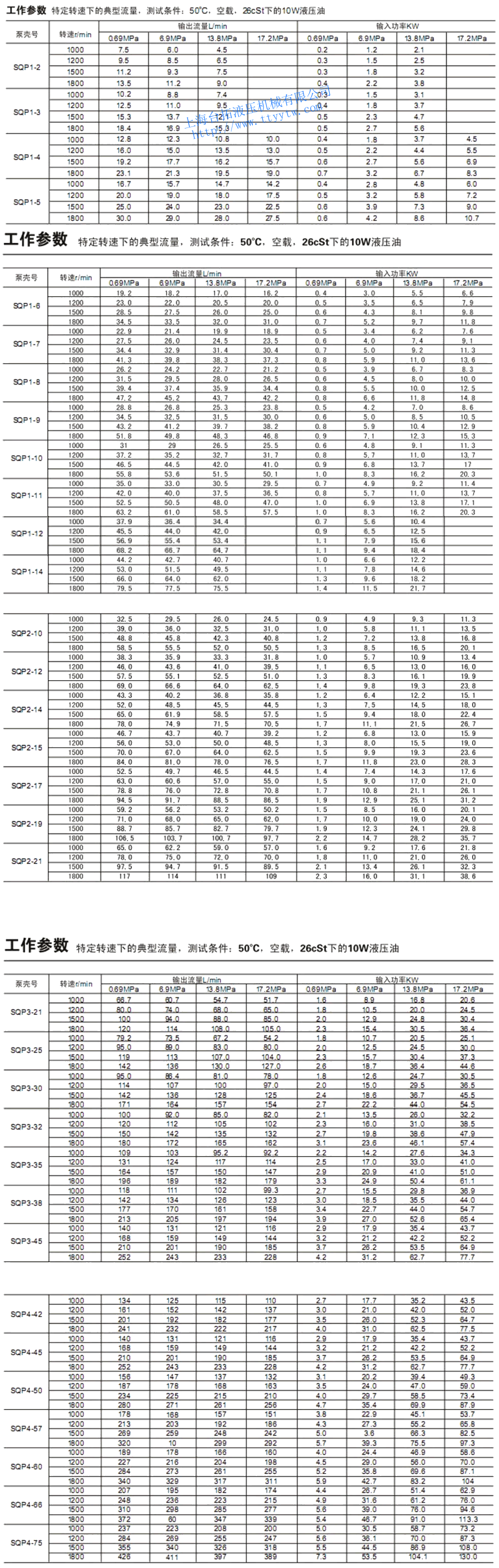

高壓定量葉片泵SQP系列工作參數

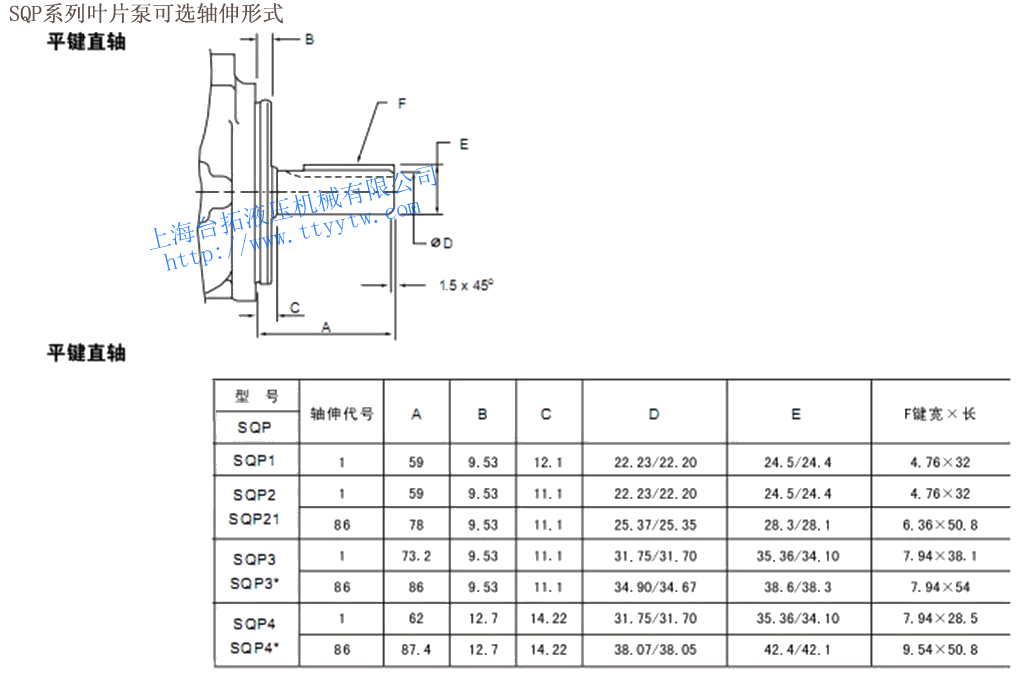

SQP系列葉片泵可選軸伸形式
高壓定量葉片泵SQP系列尺寸圖

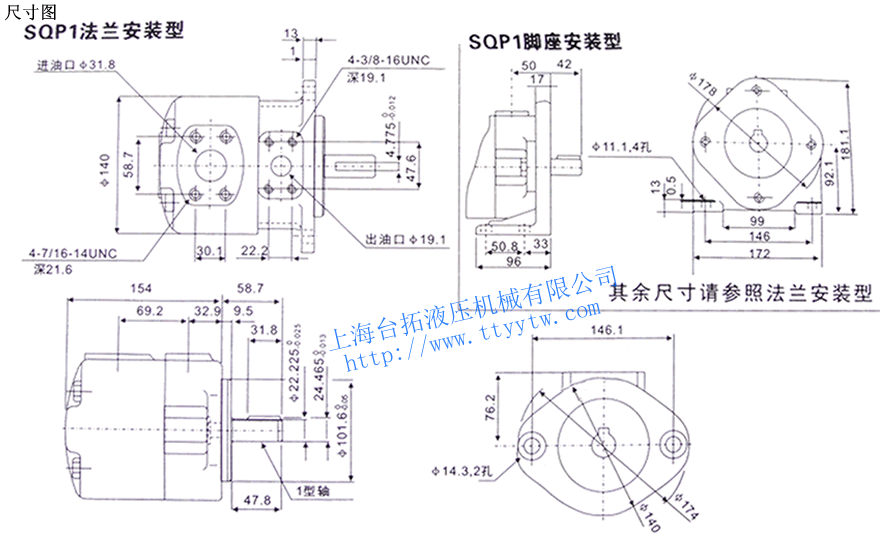

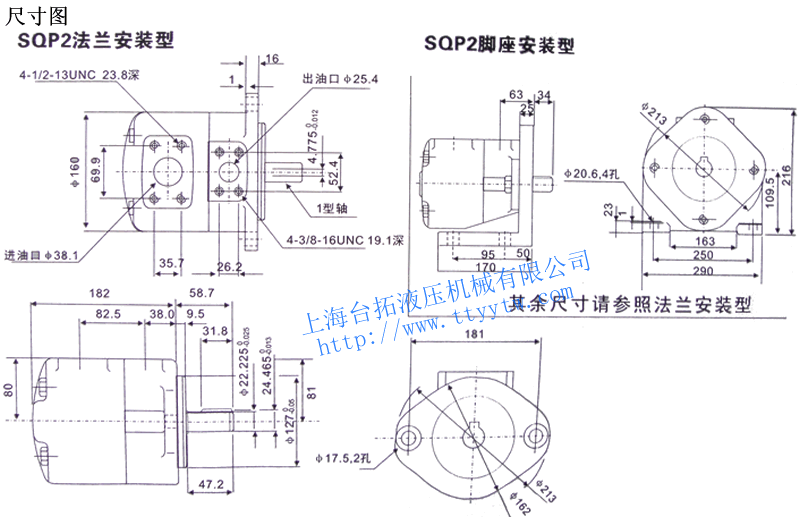

高壓定量葉片泵SQP1尺寸圖下載 高壓定量葉片泵SQP2尺寸圖下載

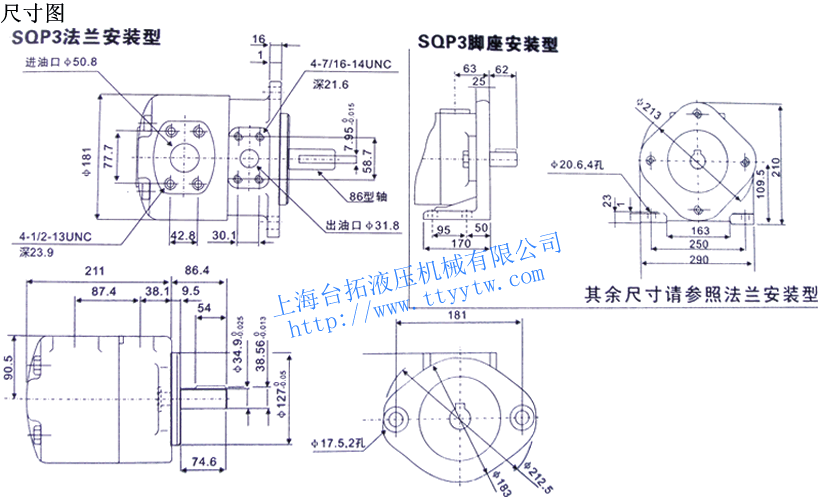

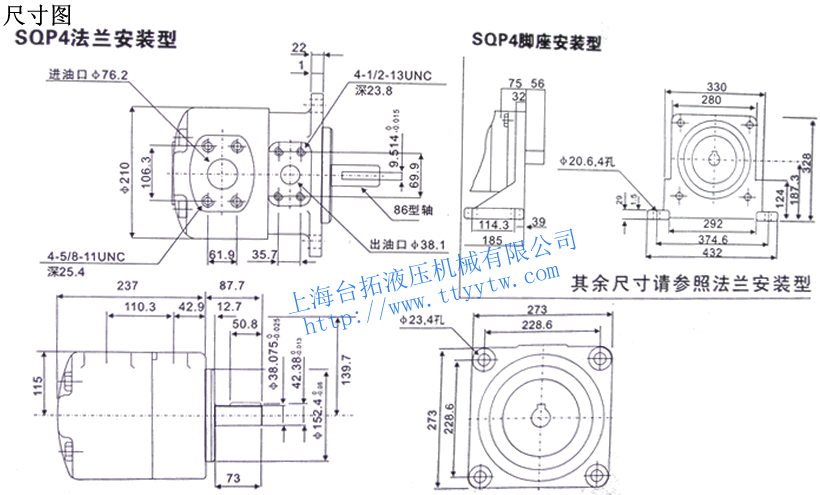

高壓定量葉片泵SQP3尺寸圖下載 高壓定量葉片泵SQP4尺寸圖下載
